24小时热门版块排行榜

>论坛更新日志 (3061)
>虫友互识 (754)
>文献求助 (175)
>休闲灌水 (136)
>导师招生 (135)
>考博 (127)
>教师之家 (81)
>找工作 (74)
>硕博家园 (73)
>博后之家 (72)
>论文投稿 (70)
>论文道贺祈福 (65)
>基金申请 (62)
>考研 (56)
>公派出国 (50)
>招聘信息布告栏 (31)

返回列表

guyanxiaj

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 231.8
帖子: 110
在线: 72小时
虫号: 1113363
注册: 2010-10-03

[求助] 向各位大神求助！采用极图测量密排六方金属的织构，求分析！

试样为纯钛，（α-Ti，密排六方，c/a=1.59），加工方式为热挤压。想请教几个问题：
1. 从这几幅极图能否得出所含织构的晶面取向及晶面取向？这几种状态都含有什么织构？详细的测量方法是什么？

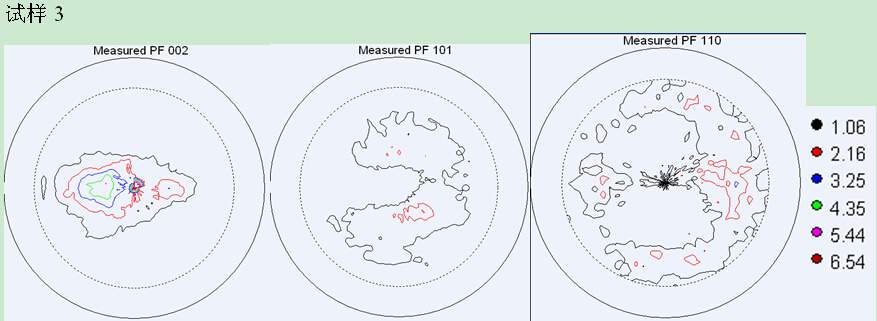

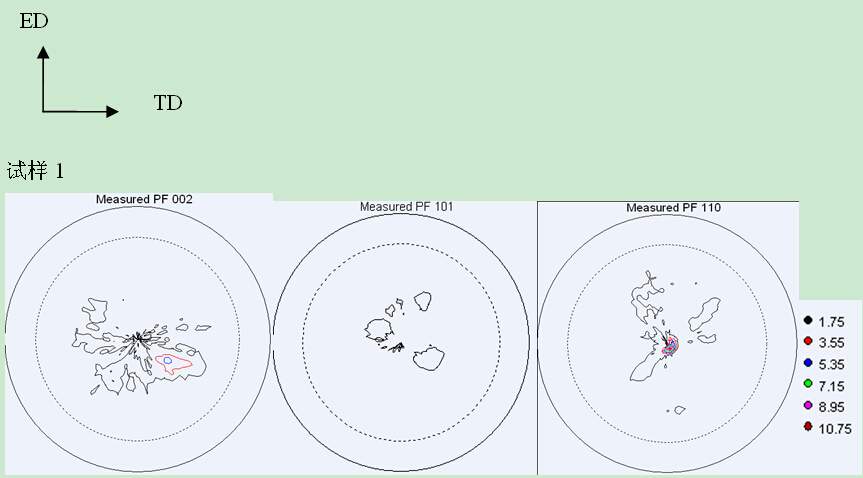

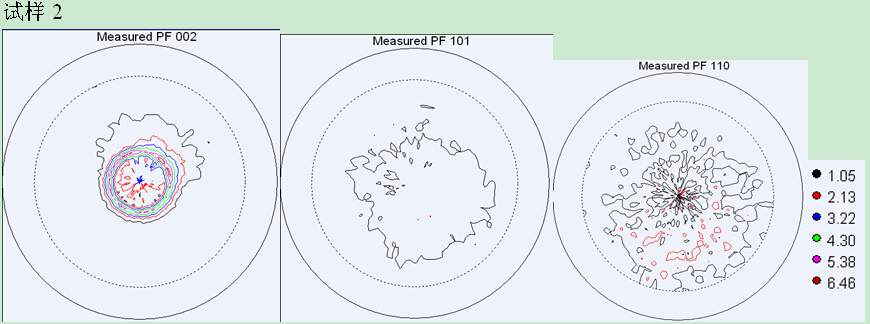

2. 自己的看法，不一定正确：试样1中是不是说明基面织构很弱，11-20极图中中心点很强（10.75）能否得出很多（11-20）晶面平行于试样表面，形成的是（11-20）织构？试样2中（0002）极图极大密度点不是在中心，而是在边上的一圈，是不是说明一些晶面与（0002）晶面成一定角度偏转？中心的强度大概是3.22是不是说明也存在基面织构？第三幅图中（0002）极图中心密度为6.54，能否说明存在比较强的基面织构（即大部分（0002）晶面与试样表面平行？）

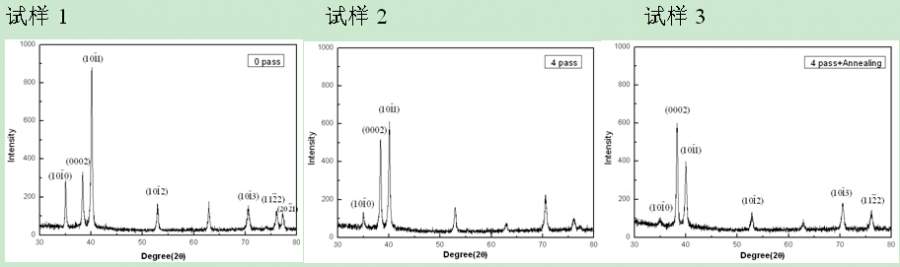

3. 测出来的极图和X射线测的晶面衍射强度有相互关联么？上面是我做的三个试验对应的晶面衍射峰，可以看出试样1的（10-11）晶面是很强的，而（11-20）晶面（大约63度）并不怎么强，是不是说明存在的是（10-11）织构，为什么与极图中测出来的结论相悖呢？
