[求助] EIS模拟电路求助 已有1人参与

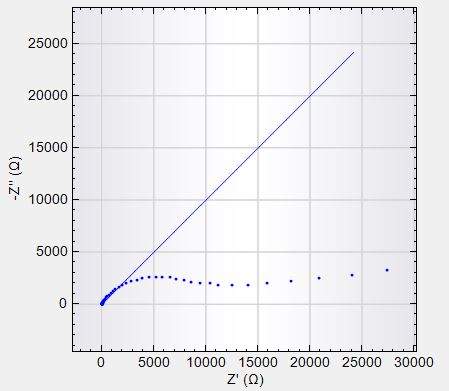

各位虫友大神好!我做了一个导电凝胶,加了不同组分(0-10%)导电高分子,用EIS分析本体电阻,来求电导率。用同一模拟电路R(Q(RW))进行拟合,7.5的拟合效果较好,其它就差强人意。请问下我的体系都选择R(Q(RW))合适吗,怎么改进?另外我用的zsimpwin模拟电路,fixed韦伯阻抗就卡软件,大家有这种情况吗?请教,谢谢!

EIS模拟电路求助


EIS模拟电路求助-1

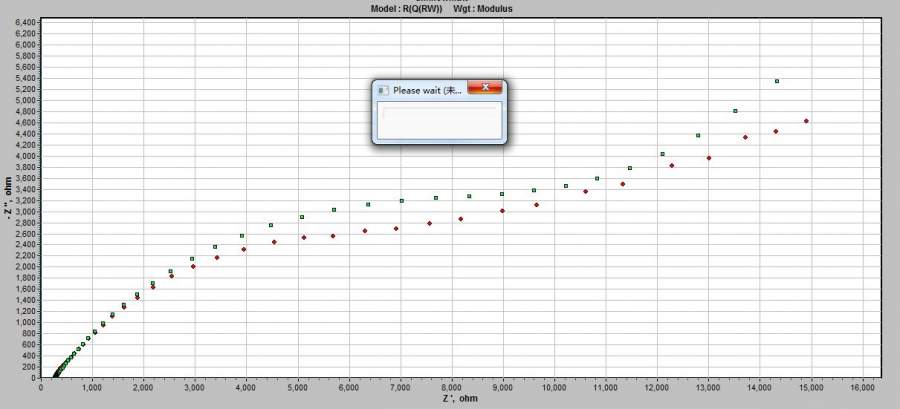

7.5 模拟.JPG


EIS模拟电路求助-2

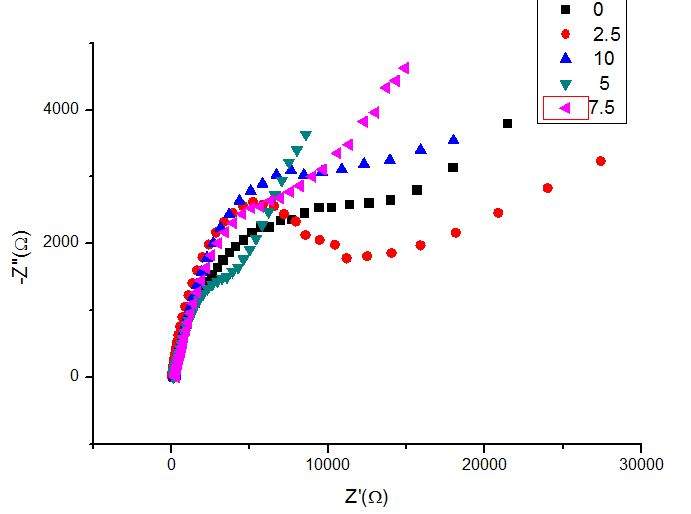

EIS测试.JPG@langzhizhou
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

DARE AND TO DO
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐小嵩1314

木虫 (正式写手)

自顶下
DARE AND TO DO
2楼2016-10-27 19:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
徐小嵩1314: 金币+10, ★★★很有帮助 2016-10-29 12:21:17
分析本体电阻,不就取高频的实部就可以了吗?不需要拟合吧。
况且拟合的话也不容易,因为斜线远远不到45度,未必是韦伯阻抗。
电化学理论与实验,腐蚀和阻抗谱,燃料电池
3楼2016-10-27 20:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐小嵩1314

木虫 (正式写手)

引用回帖:
3楼: Originally posted by 阮之复兴 at 2016-10-27 20:34:06
分析本体电阻,不就取高频的实部就可以了吗?不需要拟合吧。
况且拟合的话也不容易,因为斜线远远不到45度,未必是韦伯阻抗。

谢谢您的回答,您说高频的实部指的是半圆的直径吧,这样不太好定性。然后就考虑拟合,拟合是不容易啊,我不太会选择拟合电路,请教下没到45°的斜线怎么选择等效电路,希望不吝赐教,再次感谢!
DARE AND TO DO
4楼2016-10-29 15:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐小嵩1314

木虫 (正式写手)

求助这斜线没到45度,怎么选择等效电路

发自小木虫IOS客户端
DARE AND TO DO
5楼2016-10-29 21:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Axlaxl

新虫 (小有名气)

求问凝胶电解质怎么做阻抗测试的。。。
6楼2018-03-08 19:54:21
