[求助] ansys应力仿真求助（包括随机振动）已有1人参与

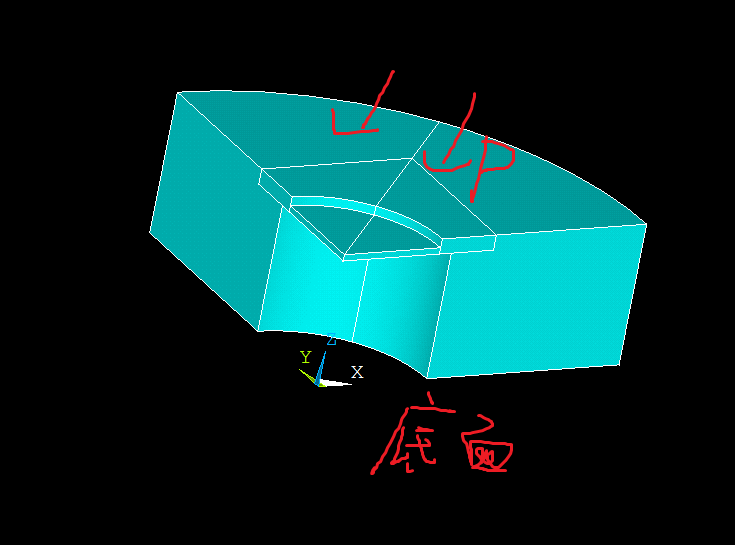

请教下大家，我想仿真一个模型，如图所示，底面固定，在随机振动，高温热应力下，施加一个外界压力载荷如图所示压力P，仿真模型的应力分布，请问该用ansys怎么仿真呢？我会仿带预应力的随机振动的仿真，热应力跟加压力P的ansys仿真也会，就是不知道怎么将随机振动得到的应力当作初始应力，来进行仿真呢？谢谢,好人一生平安，感激不尽啊`
ansys应力仿真求助（包括随机振动）
回复此楼

» 猜你喜欢
1楼2016-10-26 20:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风的叶

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by shgao20 at 2016-11-05 07:30:51
抱歉，提不出什么好办法了。你问问你的导师或同事吧。...

好的，没关系，还是十分感谢您的回复，我再想办法看看，谢谢您~
赞一下 回复此楼
13楼2016-11-05 11:14:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 13 个回答

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
可以先打开预应力选项，施加温度和压力等所有载荷，进行静力分析，然后进行有预应力的随机振动分析，这样做，随机振动的应力中就包含了各种载荷的作用。
赞一下 回复此楼
2楼2016-10-27 08:28:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风的叶

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-10-27 08:28:55
可以先打开预应力选项，施加温度和压力等所有载荷，进行静力分析，然后进行有预应力的随机振动分析，这样做，随机振动的应力中就包含了各种载荷的作用。

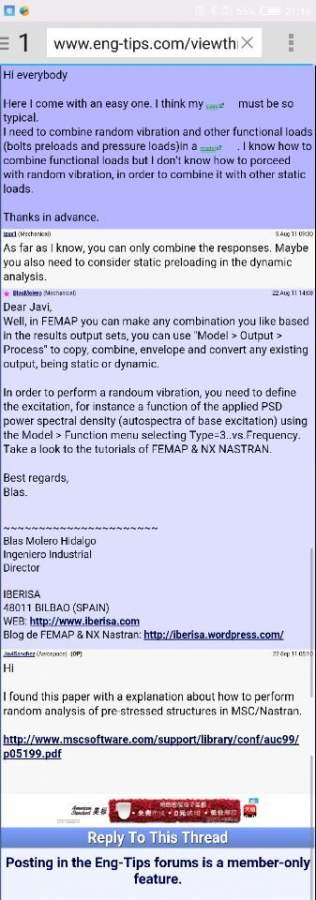

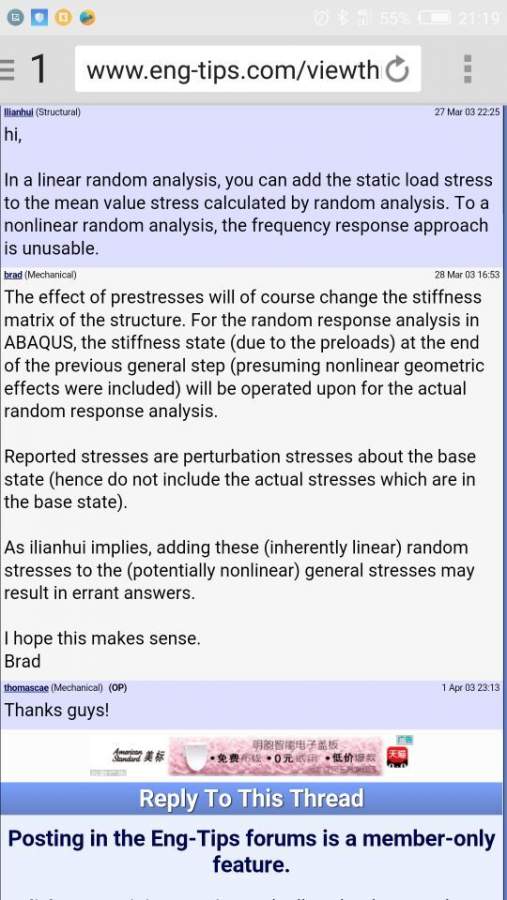

谢谢您的回答，可惜这样得出的结果只是1σ应力值，只是振动的统计力值，并不能得到振动力与加载的预应力之和的值，如下图的说明，请问还有什么方法吗？谢谢您
ansys应力仿真求助（包括随机振动）-1
ansys应力仿真求助（包括随机振动）-2
赞一下 回复此楼
3楼2016-10-27 15:52:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
一个办法是先进行随机振动分析，然后已随机振动的应力作为初应力 (ANSYS 中可以输入初应力)，进行静力分析。
  或者分别进行随机振动分析和静力分析，然后将二者的结果叠加到一起。只是不知道这样做会有多大的误差。
  另外，你给出的似乎是 Abaqus 的资料，或者你改用 Abaqus 试试。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

随风的叶 随风的叶
4楼2016-10-28 07:26:30
