应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 7系铝合金轧板二级固溶后时效态金相组织分析，请教
181/2返回列表12下一页
查看: 2265  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

csuwillion

新虫 (小有名气)

[交流] 7系铝合金轧板二级固溶后时效态金相组织分析，请教 已有12人参与

本人对微量元素Zr、Ti、Sc添加的7系铝合金轧板进行二级固溶处理，接着120℃/24h时效后轧向侧面的金相组织如图所示。想向有经验的人士请教一下，这里的大量分布的黑色质点是第二相么？为啥这么粗，是过烧组织了么？

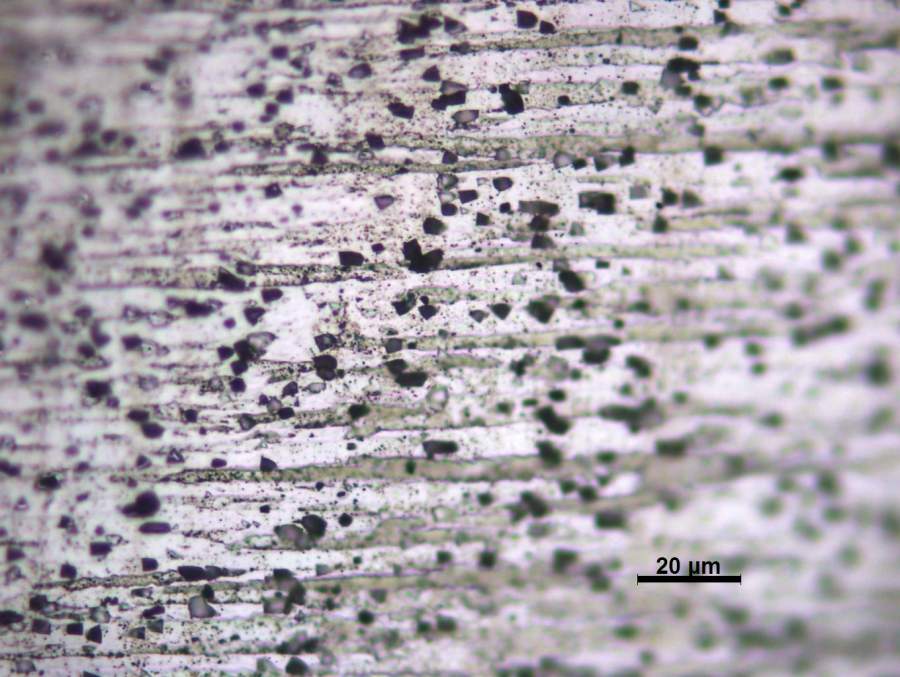

7系铝合金轧板二级固溶后时效态金相组织分析，请教

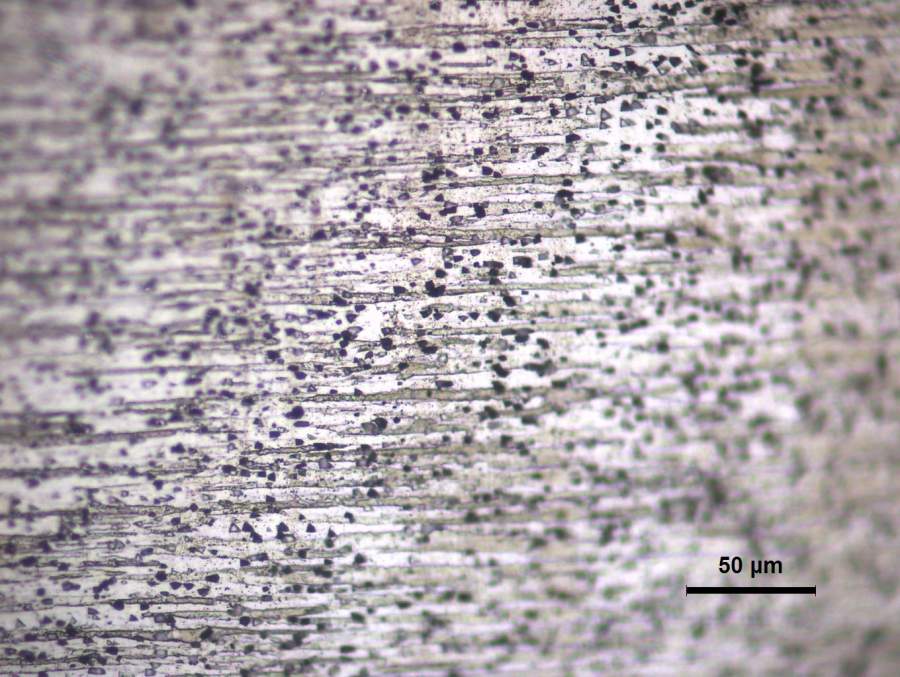

7系铝合金轧板二级固溶后时效态金相组织分析，请教-1

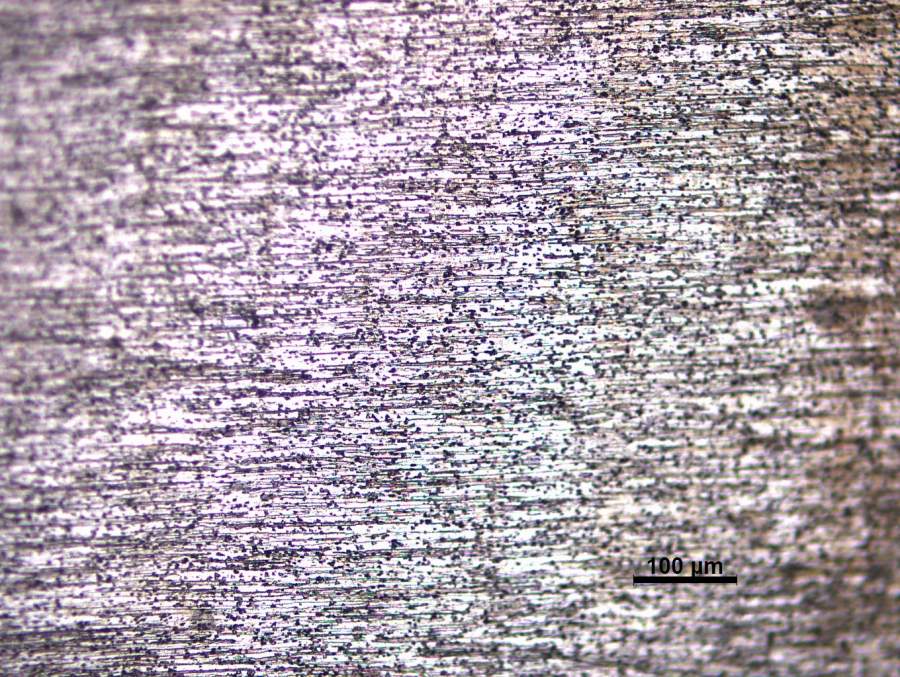

7系铝合金轧板二级固溶后时效态金相组织分析，请教-2
回复此楼

» 猜你喜欢
1楼 2016-10-24 23:22:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

qishi123

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
7系的析出相是纳米级别，不会是图中的微米级别。可能是材料原有的夹杂物（可通过EDS确认）。
赞一下(3人) 回复此楼
2楼2016-10-25 14:55:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
首先不是过烧。
在7xxxAl alloy中从没见过如此多含量的这样化合相。让我想到了抛光用的磨料。

先看一下unetch的金相吧，记得棉花擦拭干净。我们再进一步分析。
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
3楼2016-10-25 20:53:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingren2588

至尊木虫 (文坛精英)

囧囧有神
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
打个能谱看看是磨样带进去的还是原有粗大相

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
我的精神分裂已经治好了，现在我和我都很好。
4楼2016-10-26 15:49:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
5楼2016-10-26 17:29:05
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

qjn123

新虫 (正式写手)
腐蚀过了吧

发自小木虫IOS客户端
回复此楼
焊接
6楼2016-10-26 18:07:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuwillion

新虫 (小有名气)
引用回帖:
6楼: Originally posted by qjn123 at 2016-10-26 18:07:38
腐蚀过了吧

嗯嗯，我用keller试剂腐蚀了差不多1min，因为试过了采用15,20s的时候看不到明显效果。30s后那些黑点就会出现，但晶界没有出现。
赞一下 回复此楼
7楼2016-10-27 09:49:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
建议重配腐蚀剂
回复此楼
bst
8楼2016-10-27 09:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuwillion

新虫 (小有名气)
引用回帖:
3楼: Originally posted by wucy3657623 at 2016-10-25 20:53:27
首先不是过烧。
在7xxxAl alloy中从没见过如此多含量的这样化合相。让我想到了抛光用的磨料。

先看一下unetch的金相吧，记得棉花擦拭干净。我们再进一步分析。

我最初磨得时候用的是Al2O3，但发现抛光表面一直不光亮。所以后面我用了0.5um的金刚石来抛光，发现表面比较光亮。我在没腐蚀之前，发现没有这样的黑点，腐蚀后出现了比较多的黑点。
赞一下 回复此楼
9楼2016-10-27 09:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuwillion

新虫 (小有名气)
引用回帖:
8楼: Originally posted by bsterq at 2016-10-27 09:52:56
建议重配腐蚀剂

楼主对7系铝合金有建议的腐蚀剂么？我用别人博士论文中的keller试剂。
赞一下 回复此楼
10楼2016-10-27 09:56:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 csuwillion 的主题更新
181/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 266求调剂 +5 阳阳哇塞 2026-03-14 10/500 2026-03-19 15:08 by 阳阳哇塞
[考研] 本人考085602 化学工程 专硕 +17 不知道叫什么！ 2026-03-15 19/950 2026-03-19 15:06 by 尽舜尧1
[考研] 317求调剂 +3 申子申申 2026-03-19 6/300 2026-03-19 14:16 by 申子申申
[考研] 一志愿中海洋材料工程专硕330分求调剂 +7 小材化本科 2026-03-18 7/350 2026-03-19 10:46 by Linda Hu
[考研] 材料080500调剂求收留 +4 一颗meteor 2026-03-13 4/200 2026-03-19 10:32 by 30660438
[考研] 能源材料化学课题组招收硕士研究生8-10名 +4 脱颖而出 2026-03-16 11/550 2026-03-19 08:11 by 脱颖而出
[考研] 328求调剂，英语六级551，有科研经历 +3 生物工程调剂 2026-03-17 7/350 2026-03-18 20:41 by Wangjingyue
[考研] 一志愿中国海洋大学，生物学，301分，求调剂 +4 1孙悟空 2026-03-17 4/200 2026-03-18 17:59 by fivewind
[考研] 化学工程321分求调剂 +15 大米饭！ 2026-03-15 18/900 2026-03-18 14:52 by haxia
[考研] 0854可跨调剂，一作一项核心论文五项专利，省、国级证书40+数一英一287 +8 小李0854 2026-03-16 8/400 2026-03-18 14:35 by 搏击518
[考研] 268求调剂 +6 简单点0 2026-03-17 6/300 2026-03-18 09:04 by 无际的草原
[考研] 332求调剂 +6 Zz版 2026-03-13 6/300 2026-03-17 17:03 by ruiyingmiao
[考研] 一志愿苏州大学材料工程（085601）专硕有科研经历三项国奖两个实用型专利一项省级立项 +6 大火山小火山 2026-03-16 8/400 2026-03-17 15:05 by 无懈可击111
[考研] 11408 一志愿西电，277分求调剂 +3 zhouzhen654 2026-03-16 3/150 2026-03-17 07:03 by laoshidan
[考研] 304求调剂 +5 素年祭语 2026-03-15 5/250 2026-03-16 17:00 by 我的船我的海
[考研] 070305求调剂 +3 mlpqaz03 2026-03-14 4/200 2026-03-15 11:04 by peike
[考研] 中科大材料专硕319求调剂 +3 孟鑫材料 2026-03-13 3/150 2026-03-14 18:10 by houyaoxu
[考研] 330求调剂 +3 ?酱给调剂跪了 2026-03-13 3/150 2026-03-14 10:13 by JourneyLucky
[硕博家园] 085600 260分求调剂 +3 天空还下雨么 2026-03-13 5/250 2026-03-13 18:46 by 天空还下雨么
[考研] 070303一志愿西北大学学硕310找调剂 +3 d如愿上岸 2026-03-13 3/150 2026-03-13 10:43 by houyaoxu
信息提示
关闭
请填处理意见
关闭
