[求助] Xilinx送的原理图资料如何打开 已有2人参与

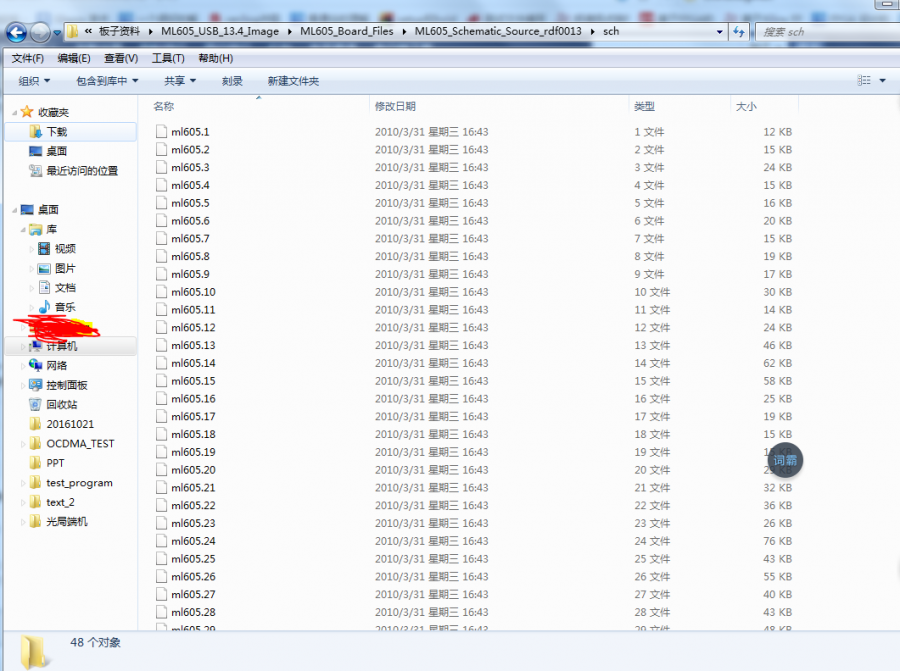

项目里面需要光模块电路，刚好Xilinx的一块开发板有，想要直接拿出来用，但是不知道怎么打开，里面的PCB源文件可以用Cadence打开，但是原理图源文件，后缀名都是数字，不知道怎么打开观看，请懂的大神们教教我。

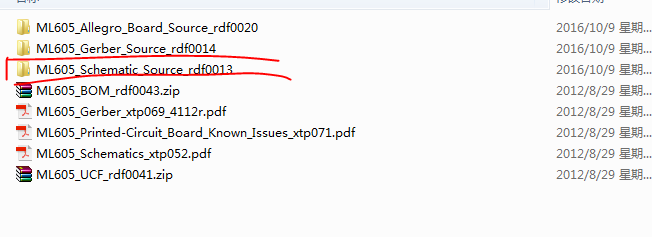

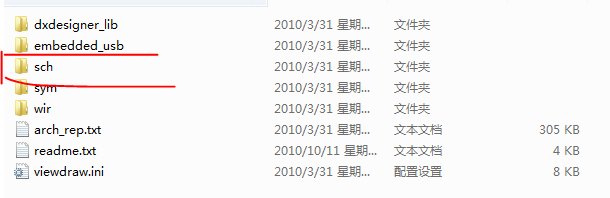

Xilinx送的原理图资料如何打开


Xilinx送的原理图资料如何打开-1


Xilinx送的原理图资料如何打开-2


Xilinx送的原理图资料如何打开-3
回复此楼

» 猜你喜欢
无奈！
1楼 2016-10-23 17:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mchen_6431

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
亲爱的爷爷: 金币+10, ★★★★★最佳答案, 感谢指导 2016-10-28 11:32:36
ML605 Schematic DxDesigner 2005.1 Source Files (rdf0013) (ZIP)
ML605 Layout Allegro 15.7 Source File (rdf0020) (ZIP)

文件名写的很清楚用什么软件打开。
谷歌一下就好了。
http://wenku.baidu.com/view/ef57bab869dc5022aaea00b0.html
赞一下(2人) 回复此楼
3楼2016-10-25 13:33:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

它乡月明

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
开发板配套的原理图分两种，一种是PDF格式的说明文档，另一种是制作PCB后导出的原文件（包括原理图，和PCB文档），如果你看到的不是PDF格式的，那就安装一个绘制PCB的软件吧
赞一下 回复此楼
一个人走
2楼2016-10-23 18:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jdncwp176
4楼2016-10-25 14:50:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

亲爱的爷爷

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by mchen_6431 at 2016-10-25 13:33:19
ML605 Schematic DxDesigner 2005.1 Source Files (rdf0013) (ZIP)
ML605 Layout Allegro 15.7 Source File (rdf0020) (ZIP)

文件名写的很清楚用什么软件打开。
谷歌一下就好了。
http://wenku.baidu.com/vie ...

感谢专家的回答，请问您是如何看出来的，是通过rdf0013这个后缀吗？
赞一下 回复此楼
无奈！
5楼2016-10-28 11:31:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mchen_6431

专家顾问 (著名写手)
DxDesigner 2005.用它能打开，应该是pads软件画的。

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-10-28 17:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mchen_6431

专家顾问 (著名写手)
pcb用allegro打开

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-10-28 17:56:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

亲爱的爷爷

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by mchen_6431 at 2016-10-28 17:55:15
DxDesigner 2005.用它能打开，应该是pads软件画的。

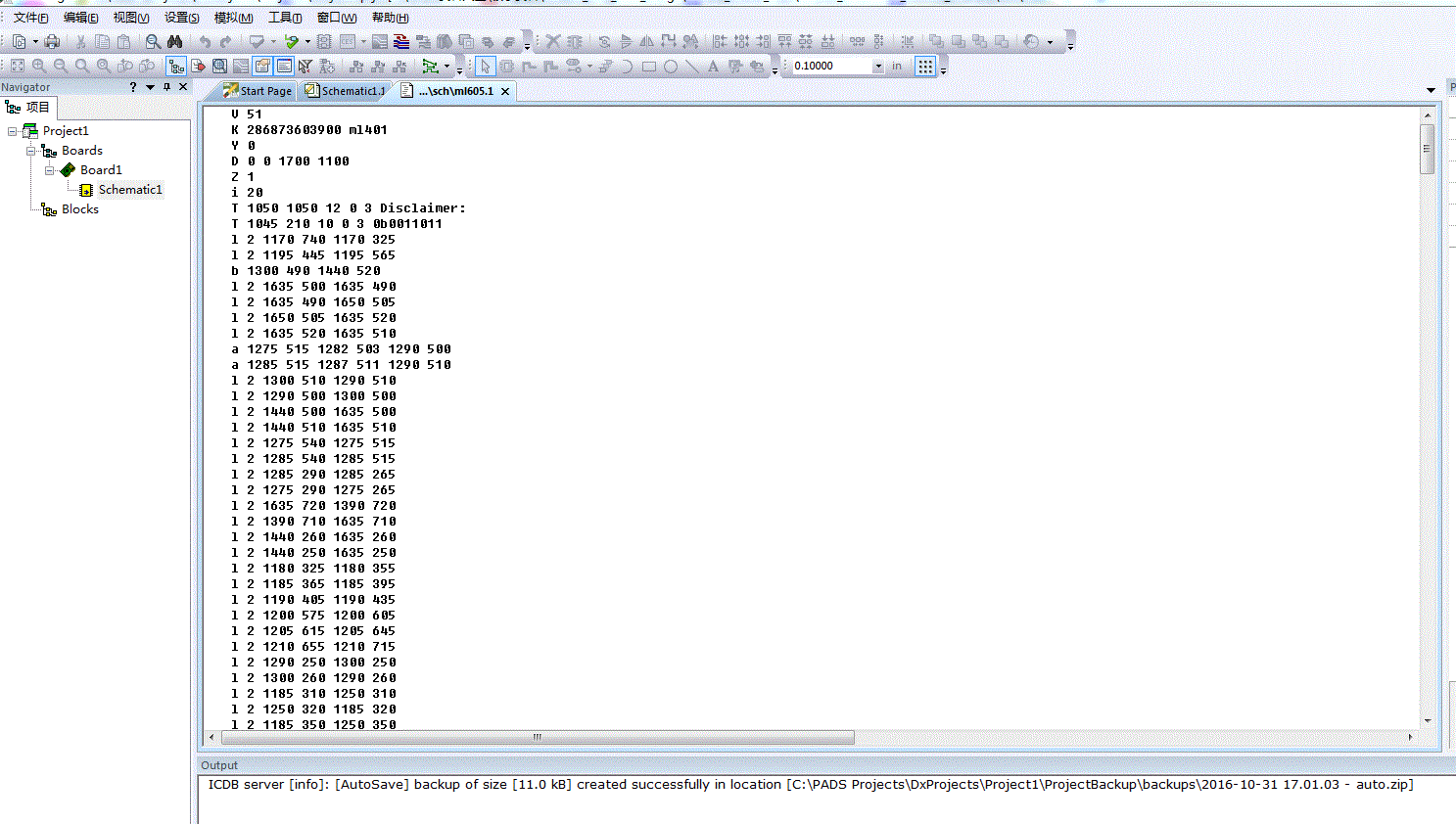

你好！我下载了DxDesigner，但是打开后是这样的乱码！大神可以帮我看看吗？
Xilinx送的原理图资料如何打开-4
赞一下 回复此楼
无奈！
8楼2016-10-31 17:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mchen_6431

专家顾问 (著名写手)
引用回帖:
8楼: Originally posted by 亲爱的爷爷 at 2016-10-31 17:09:55
你好！我下载了DxDesigner，但是打开后是这样的乱码！大神可以帮我看看吗？

...

什么版本，2005以上的版本么
赞一下 回复此楼
9楼2016-10-31 18:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

亲爱的爷爷

银虫 (初入文坛)
引用回帖:
9楼: Originally posted by mchen_6431 at 2016-10-31 18:37:31
什么版本，2005以上的版本么...

pads9.5带的DxDesigner
赞一下 回复此楼
无奈！
10楼2016-10-31 22:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
