ICEM CFD三维桨叶网格划分问题 已有2人参与
|
|

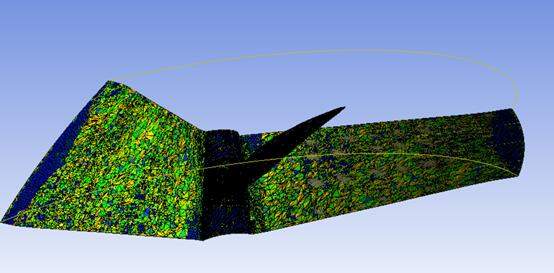

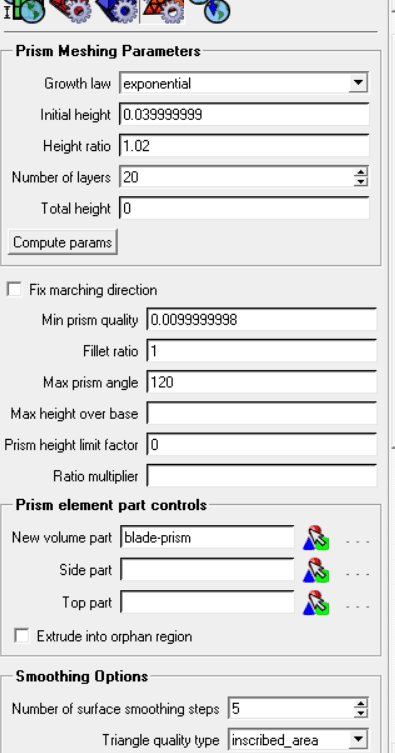

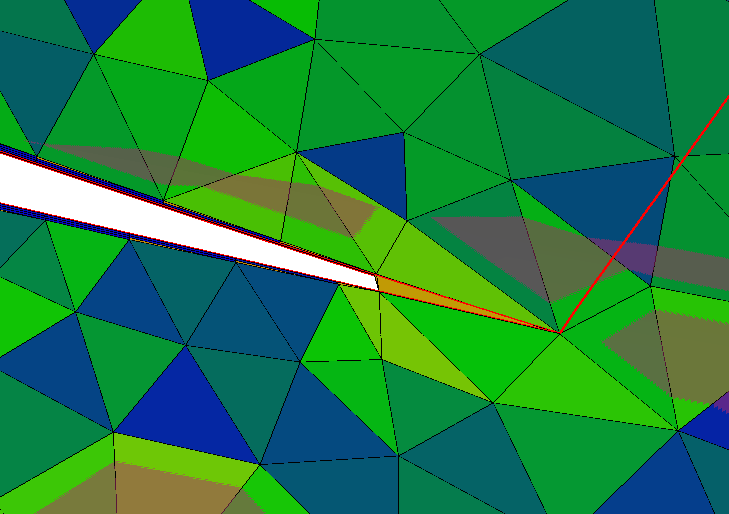

用icem对一个三维的桨叶划分非结构网格（结构网格可以做出来，但由于翼型后缘是尖角所以质量不高，具体可以见我之前发的问题），采用由下而上和自上而下两种思路均有问题：采用自下而上的生成方法可以顺利生成面网格和棱柱层，但是在生成体网格时，要么生成不出来（就是电脑一直没反应），要么生成的网格如前两个图所示，网格貌似都生成到计算域外面了。 采用八叉树方法自上而下生成网格时，桨叶根部和轮毂接触的地方，原本是桨叶吸力面的网格穿过桨叶跑到了压力面那一边去了，就像第三个图和第四个图所示。 我的具体方法是：采用自下而上的划分策略时，按照教程所讲，先定义全局面网格尺寸，然后定义线网格分布和个别面网格，生成面网格后生成棱柱层，然后用Quick（Delaunay）方法生成体网格，然后就出现了问题（教程上由面网格生成体网格时并没有建立body,但是我无论有没有body都没有生成出体网格）。 采用八叉树从上向下的策略时，我勾选了Define thin cuts选项，参数默认，目的就是防止桨叶后缘两个面上的网格穿过桨叶，其结果就是桨叶后缘处效果挺好，但是桨根和轮毂接触的这个地方所形成的二维翼型，在后缘处有网格穿过桨叶的问题。 请看到问题的高手援助一下，已经困扰很长时间了，进度严重拖延，非常感谢您的帮助！  ~NA[BH(1VP8OWU@GK_{WABM.png  M{59K}P}LM1%]3({U%_)M2L.jpg  102201.png  7`$BS9@U1M%4C406}1`WODS.png  2MD6Q2S1$7(WX{X58995Y$4.png  4EN@IXYRR`@U%GAC0HOV0)1.png  U(X9C}E$LLY$K}04[S96T8U.png@wuming524 |
