[求助] 用UDF编写化学反应速率模拟结果不合实际 已有3人参与

目前由于刚开始使用UDF，参照fluent帮助文档内的reaction rates中的实例把其中的程序复制粘贴后通过function hooks命令load到程序当中，除管道尺寸外，其它参数均参照文档中进行设置（由于刚开始学习，主要是自己瞎倒腾，一些设置自己也不清楚）。
 \"用UDF编写化学反应速率模拟结果不合实际\"
模拟的问题见上图，管道底部和右端为多孔介质区，化学反应也发生在该区域，管道其余部分不发生反应。其中UDF的代码为
#include "udf.h"
#define K1 2.0e-2
#define K2 5.
DEFINE_VR_RATE(vol_reac_rate,c,t,r,mole_weight,species_mf,rate,rr_t)
{
    real s1=species_mf[0];
    real mw1=mole_weight[0];
    if(FLUID_THREAD_P(t) && THREAD_VAR(t).fluid.porous)
      *rate=K1*s1/pow((1.+K2*s1),2.0)/mw1;
    else
      *rate=0.;
    *rr_t=*rate;
}

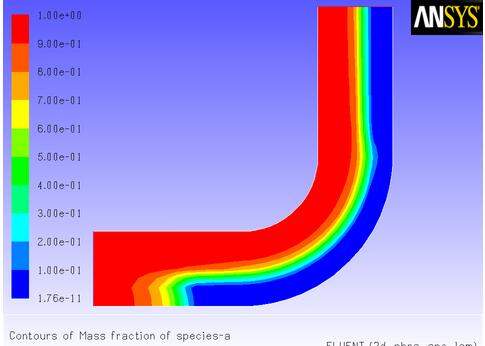

fluent帮助文件中给出的反应物的质量分数图为
 \"用UDF编写化学反应速率模拟结果不合实际-1\"

而我模拟出的结果图为
 \"用UDF编写化学反应速率模拟结果不合实际-2\"
最终得到的模拟结果与感觉与实际情况相差太远，有没有好心人给看看都哪方面出了问题，在此提前拜谢了！一个人默默地钻研真是心累，希望能得到大家的帮助吧
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : porous-reaction.cas
    • 2016-10-21 21:07:34, 467.86 K

» 猜你喜欢
1楼 2016-10-21 21:10:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BBKtime

新虫 (小有名气)

用UDF编写化学反应速率模拟结果不合实际-3
赞一下 回复此楼
2楼2016-10-21 21:18:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BBKtime

新虫 (小有名气)

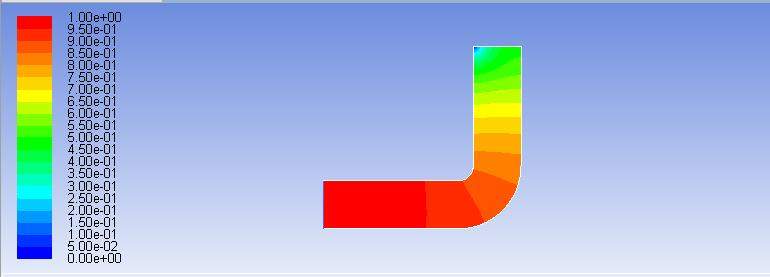

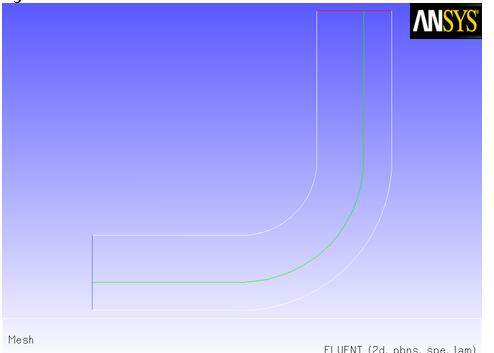

其中第一张图是帮助文档中给出的模拟结果，第二张是自己模拟出的不切实际的结果
