[求助]
请问abaqus两个接触对相交该怎么设置？
|
|

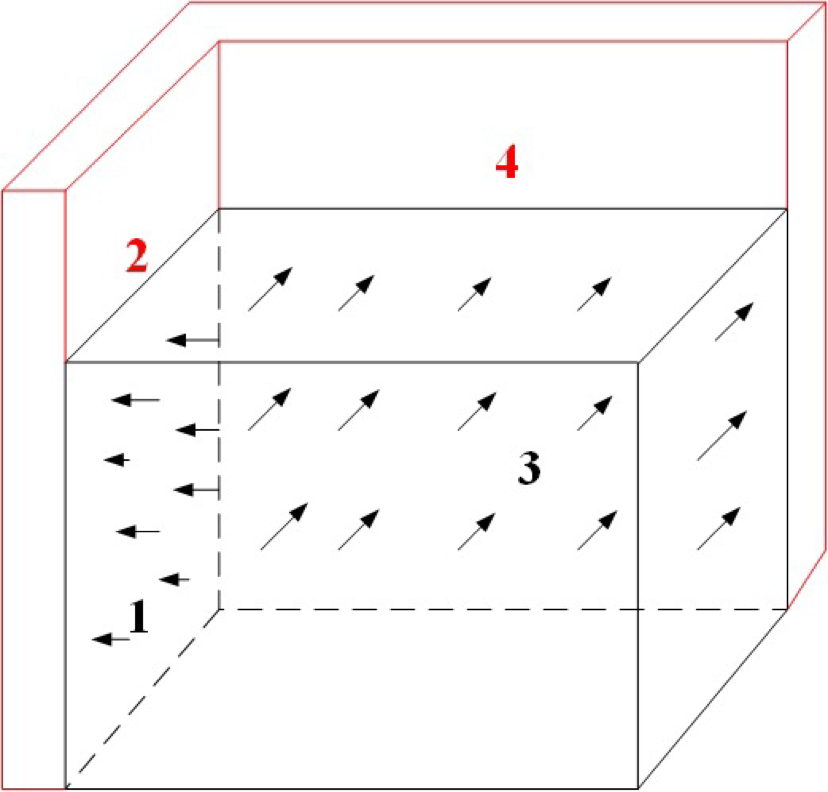

我是abaqus新手，这是我模型的示意图，想做一个接触分析。模型分为内外两部分，内部构件考虑了弹塑性变形，外部构件只考虑弹性变形。内部构件的面1、面3分别与外部构件的面2、面4接触，并且在面1、面3上施加了压力。 设置好接触后，计算时Monitor提示“THE SLAVE SURFACES ASSEMBLY_SLAB-1_SURF-SLAB-N AND ASSEMBLY_SLAB-1_SURF-SLAB-W INTERSECT EACH OTHER. THEY ARE PAIRED WITH MASTER SURFACES ASSEMBLY_COPPER-1_SURF-COPPER-N AND ASSEMBLY_COPPER-1_SURF-COPPER-W THAT ALSO INTERSECT EACH OTHER. IF BOTH PAIRS ARE *CONTACT PAIRs, THESE TWO PAIRS SHOULD NOT BE SIMULTANEOUSLY PRESENT IN A STEP BECAUSE OF POSSIBLE CONVERGENCE PROBLEMS; USE *MODEL CHANGE,TYPE=CONTACT PAIR TO REMOVE ONE OF THEM. IF BOTH ARE *TIE PAIRS, THE REDUNDANT TIES WILL BE REMOVED AUTOMATICALLY. IF ONE PAIR IS *TIE AND ANOTHER IS *CONTACT PAIR, REMOVE ONE OF THEM.”然后计算不收敛。但是两个从面相交和两个主面相交是实际情况就是这样的，没有办法改变。所以我想问一下在这种情况下接触具体该怎么设置呢？ 另外我想问一下在计算热应力时，设置了起始温度和结束温度，同时设置了固液相线，温度低于固相线区域的结果比较合理，但是部分液相区域也出现应力是什么导致的? 谢谢！  发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
面上合作单位盖章
已经有8人回复
-
面上函评意见出来了，像什么等级？
已经有15人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有14人回复
-
小白求助 投论文要求的highlights应该如何写
已经有4人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有12人回复
-
怎么看青基中了没有啊
已经有6人回复
-
国社科又开始会评了，不知道这次命运如何
已经有11人回复
-
有多少人是今天查系统知道结果的？
已经有19人回复
-
基金未中，这种答复是模板吗？
已经有7人回复
-
哪位高人中了，把查询到的截图贴出来让我看看，让我长长见识
已经有7人回复
2楼2018-01-20 17:30:56
hefengbole
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 485.1
- 红花: 11
- 帖子: 130
- 在线: 24小时
- 虫号: 3562090
- 注册: 2014-11-27
- 专业: 机械动力学
|
你的两个slave surfaces有intersections，还有两个master surfaces也是。请问你做的是显性还是非显性计算，你设置了几个接触对？ 发自小木虫IOS客户端 |
3楼2018-01-26 06:10:34
hefengbole
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 485.1
- 红花: 11
- 帖子: 130
- 在线: 24小时
- 虫号: 3562090
- 注册: 2014-11-27
- 专业: 机械动力学
|
如果有两个，为什么不把1，3放进一个set，2，4放进一个set？ 这样只有一个接触对。如果你做的是explicit，instersection是一定不允许出现在接触面中的 发自小木虫IOS客户端 |
4楼2018-01-26 06:13:10
