[求助] 阻抗数据拟合 已有1人参与

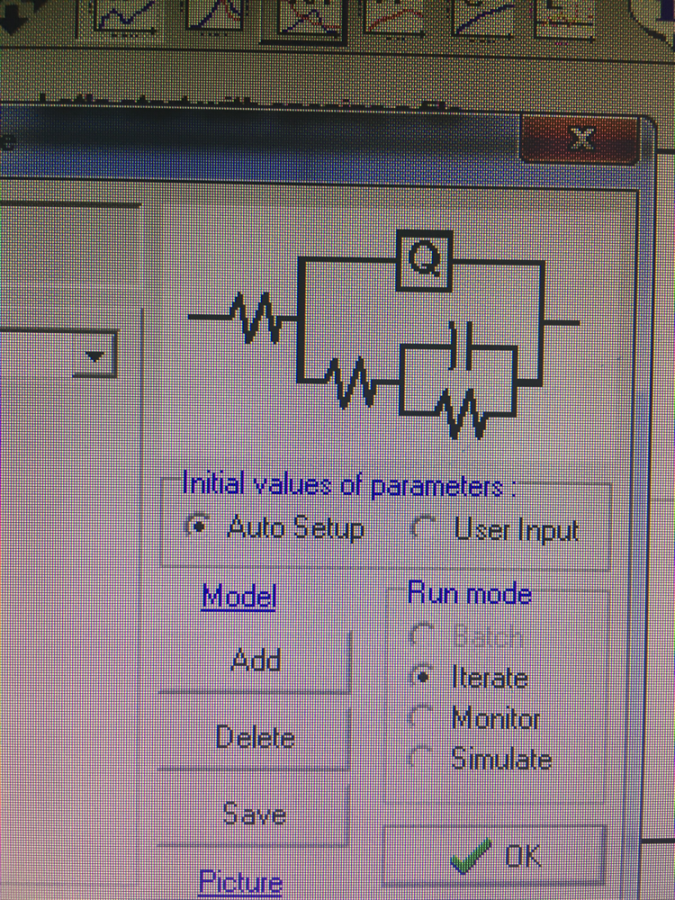

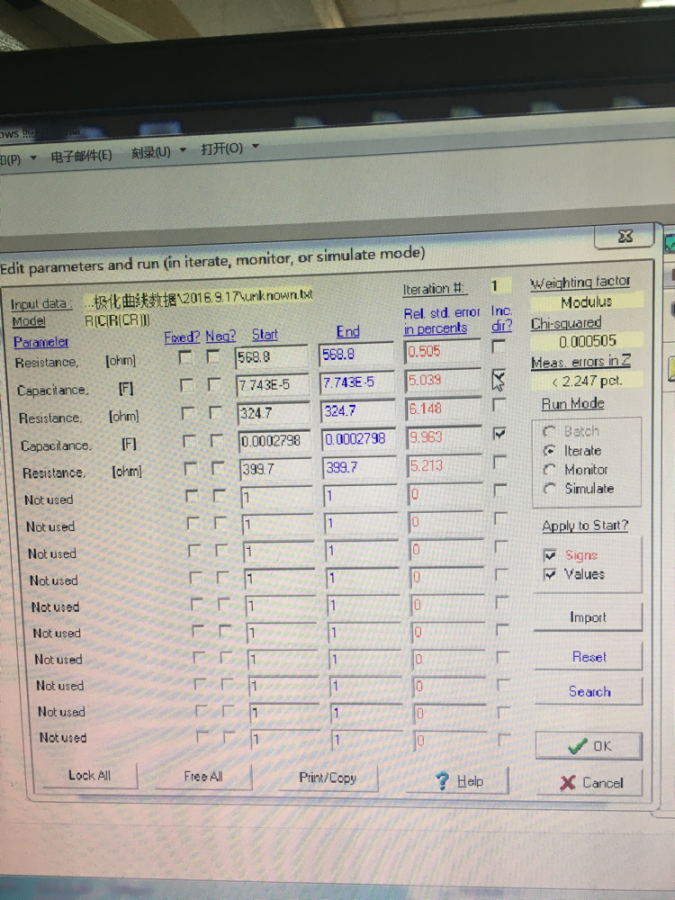

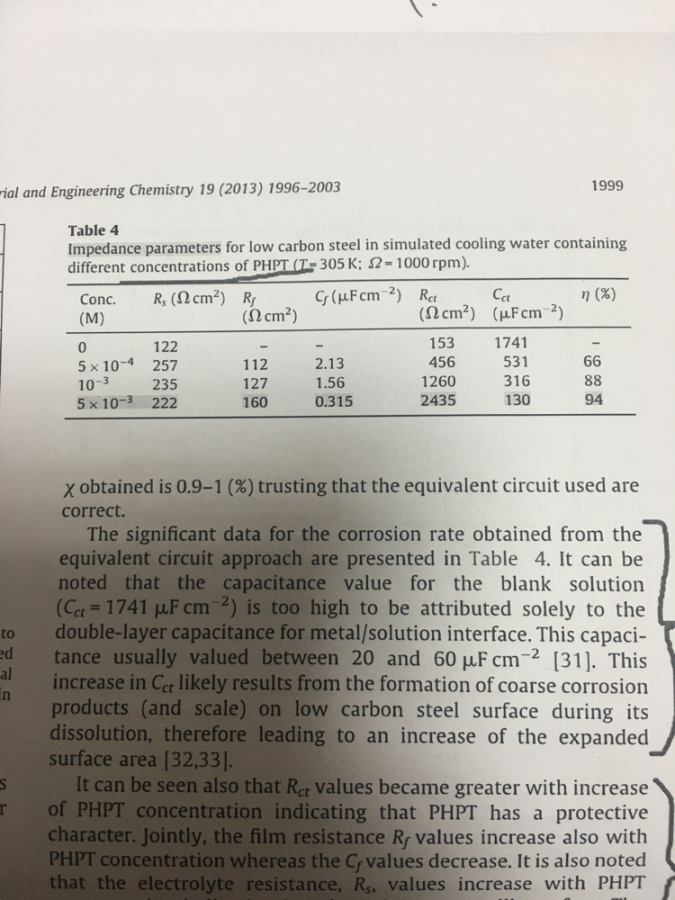

用ZsimDemo软件进行的阻抗拟合，但是尴尬的是，出来的数据不知道该怎么对行，有点看不懂是什么意思，求指教，1图是选择的电路图，2图是得到的数据结果，3图是别人论文中出来的数据表，请问，我的数据是怎么能对应出来表呢？主要是要知道Rct，万分感谢各位！！！

阻抗数据拟合


阻抗数据拟合-1


阻抗数据拟合-2


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2016-10-20 16:10:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

handongd

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你可以收缩一些文献，这个不是很难。

电阻对应的每一个部分自己了解就可以，你这个没有对比，所以就没有好和坏之分

需要自己弄明白自己的拟合的意义

比如 最左侧是电阻（溶液） 最下面的是传质电阻  电容式双电层，这是最基本的，还要结合你的自己体系来
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

我要退学
努力，重来不怕晚
11楼2016-10-22 15:41:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

我要退学

新虫 (小有名气)

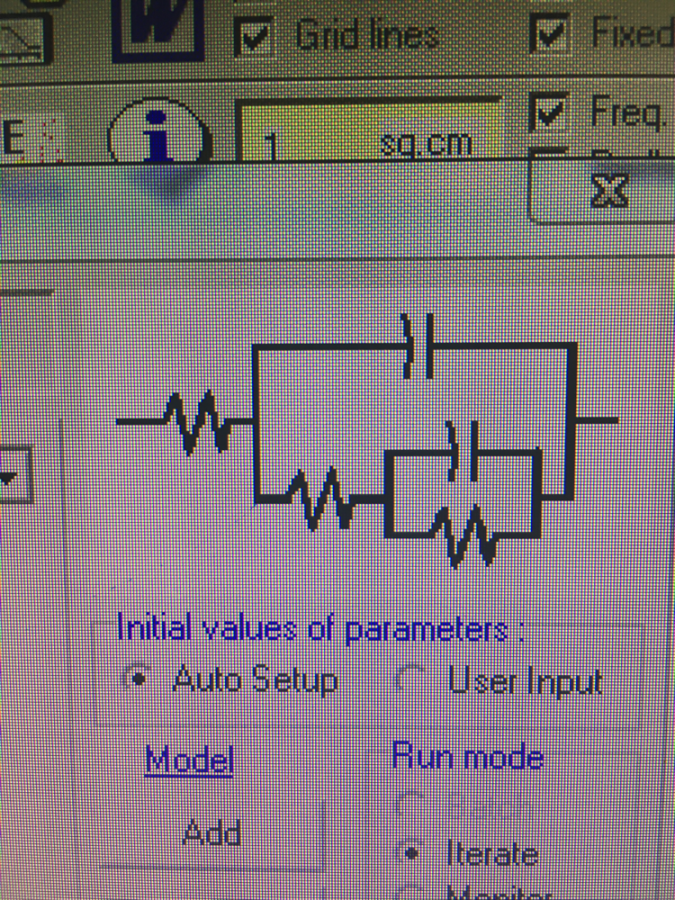

不是，我的电路图应该是这个，刚才错了！求助各位！

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-10-20 16:14:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我要退学

新虫 (小有名气)
阻抗数据拟合-3

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-10-20 16:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)
能发一张你的数据曲线图吗？

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

我要退学
4楼2016-10-20 22:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)
再请教一下，你的等效电路是怎么得来的？有参考文献吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-10-20 22:43:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我要退学

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 无垠人 at 2016-10-20 22:40:26
能发一张你的数据曲线图吗？

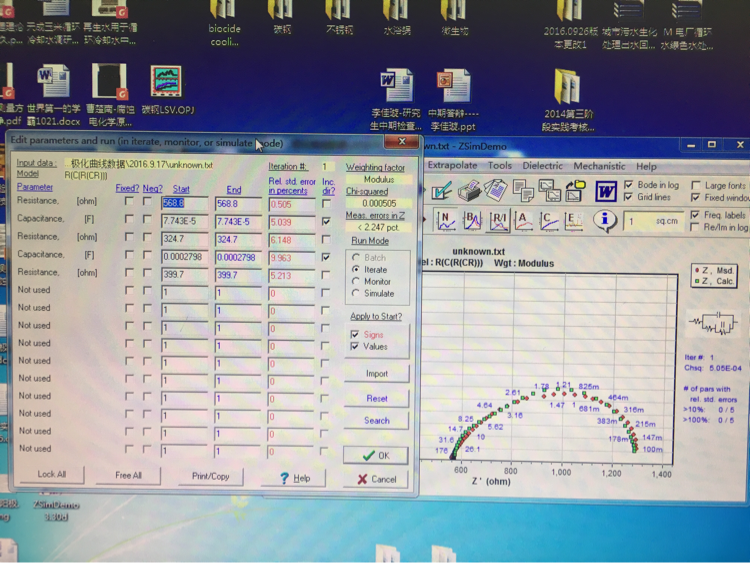

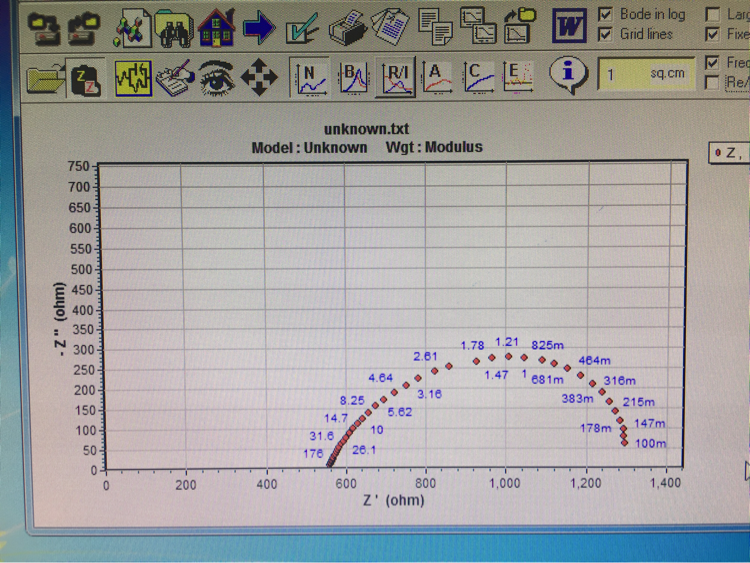

数据曲线图是这个，红色是数据，绿色是拟合，等效电路是在ZsinpDemo软件里的，我看关于我做的这个实验文献，有用这种电路图的，并且它的拟合效果也适合我的数据，
阻抗数据拟合-4


阻抗数据拟合-5



发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-10-21 09:27:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)
抱歉，你这个我也搞不懂了！

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-10-21 14:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闯闯

木虫 (正式写手)
数据由上到下就是你电路图电阻的由左到右

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

我要退学
8楼2016-10-21 14:39:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我要退学

新虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by 闯闯 at 2016-10-21 14:39:12
数据由上到下就是你电路图电阻的由左到右

啊！明白了，那我蒙对了，嘻嘻，谢谢！

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-10-21 23:00:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1207186195

铜虫 (小有名气)
想请教一下你的阻抗根据图谱怎么得到？
赞一下 回复此楼
考研
10楼2016-10-22 09:47:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
