[交流] 大家看一下这个轴断裂面，给一个详细解释，金币奉上！！

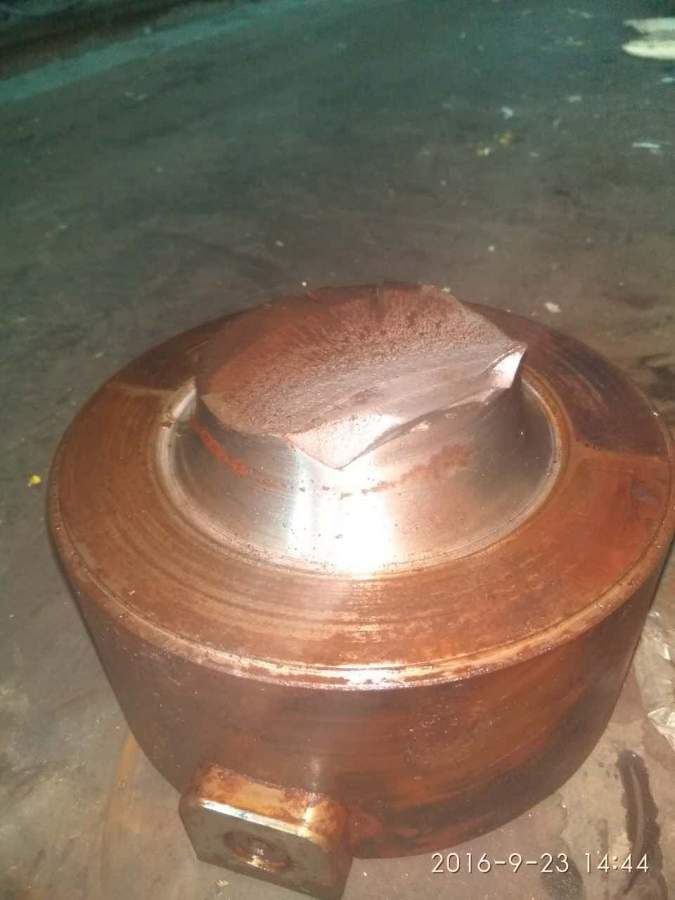

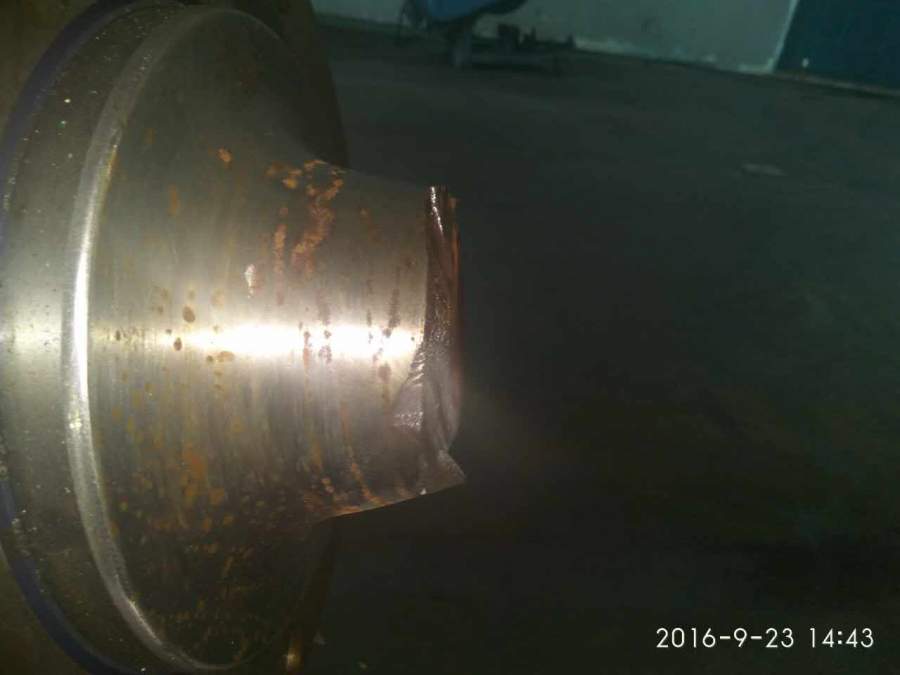

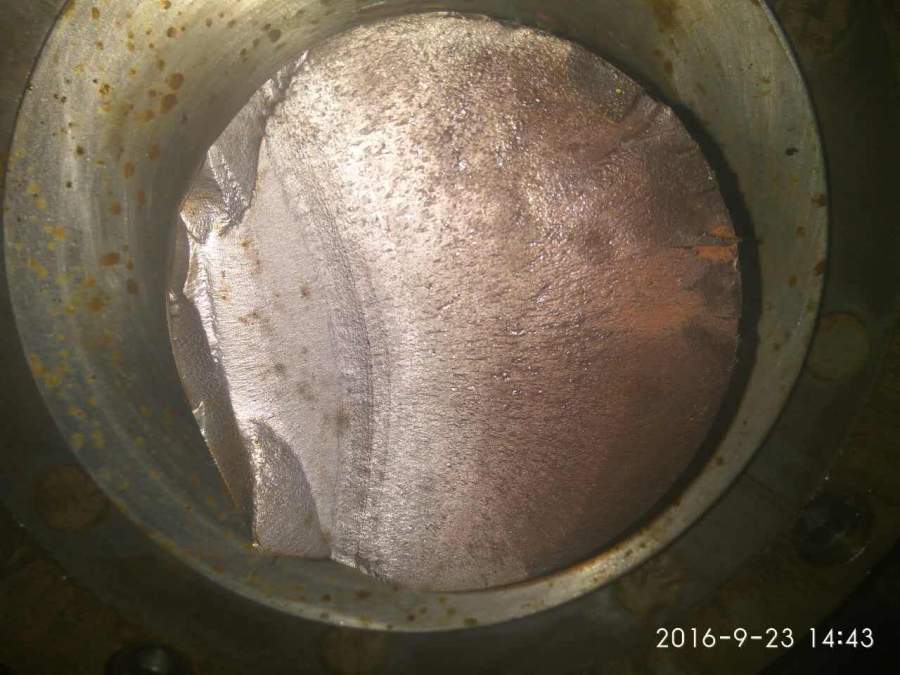

大家给分析一下这个断口属于疲劳断裂么？裂纹扩展方向如何？请给予详尽的回答，谢谢！

大家看一下这个轴断裂面，给一个详细解释，金币奉上！！


大家看一下这个轴断裂面，给一个详细解释，金币奉上！！-1


大家看一下这个轴断裂面，给一个详细解释，金币奉上！！-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2016-10-20 09:27:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bigbright

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
23楼: Originally posted by 997877969 at 2016-10-20 11:38:39
42CrMo材质，最小直径98mm，只受轴向拉压力1721906N，...

你这个工件肯定有冶金缺陷，不然不会这么低拉力就断的；我认为第一张图左侧是缺陷位置，就是裂纹源，裂纹从左侧向右侧扩展，右半边更像是疲劳断裂
赞一下(1人) 回复此楼
24楼2016-10-20 14:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看起来应该是疲劳断裂，从第一个图看从左侧向右侧扩展，但是源区需要好好的分析一下，台阶较多
赞一下(1人) 回复此楼
29楼2016-10-20 22:38:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

702702702

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
34楼: Originally posted by 997877969 at 2016-10-21 08:08:01
什么叫工作状态经常转换？
...

裂纹起始于锈迹最严重的右边，然后两侧延伸出月牙状，然后一起向前扩展，到台阶那里时，一种可能是扩展变快，知道承受不住载荷，拉断出现剪切唇。另一种可能是，发现试件接近断裂，降低了载荷，在台阶那二次比较缓慢的向前扩展，直接承受不住载荷直接拉断，出现剪切唇。

发自小木虫IOS客户端
赞一下(1人) 回复此楼
35楼2016-10-21 12:03:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

子龙

禁虫 (职业作家)
★
997877969(金币+1): 谢谢参与
本帖内容被屏蔽
4楼2016-10-20 09:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqiang68

至尊木虫 (文坛精英)
★
997877969(金币+1): 谢谢参与
加油！
回复此楼
5楼2016-10-20 09:53:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青云丹鹤

至尊木虫 (文坛精英)
★
997877969(金币+1): 谢谢参与
看着不太像疲劳断裂啊
赞一下 回复此楼
6楼2016-10-20 09:56:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛玉

禁虫 (文坛精英)
★
997877969(金币+1): 谢谢参与
本帖内容被屏蔽
10楼2016-10-20 10:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bigbright

银虫 (正式写手)
★
997877969(金币+1): 谢谢参与
这个工件受力状态是啥样子？
赞一下 回复此楼
16楼2016-10-20 10:44:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goodwin

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
开始不像疲劳起源，具体是什么起源还需要分析，后来是疲劳断裂。

发自小木虫Android客户端
赞一下 回复此楼
22楼2016-10-20 11:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

997877969

铁杆木虫 (职业作家)
引用回帖:
16楼: Originally posted by bigbright at 2016-10-20 10:44:00
这个工件受力状态是啥样子？

42CrMo材质，最小直径98mm，只受轴向拉压力1721906N，
赞一下 回复此楼
23楼2016-10-20 11:38:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

997877969

铁杆木虫 (职业作家)
引用回帖:
24楼: Originally posted by bigbright at 2016-10-20 14:25:14
你这个工件肯定有冶金缺陷，不然不会这么低拉力就断的；我认为第一张图左侧是缺陷位置，就是裂纹源，裂纹从左侧向右侧扩展，右半边更像是疲劳断裂...

使用寿命4-15个月，工作频率5分钟一次吧，进口设备断了四个，断裂面，纹理方向基本一致，不好下结论都有缺陷。
赞一下 回复此楼
25楼2016-10-20 16:15:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

randyqiao

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
只有作扫描电镜的情况下，才能判断是否是疲劳断裂吧？

发自小木虫IOS客户端
赞一下 回复此楼
26楼2016-10-20 16:21:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

997877969

铁杆木虫 (职业作家)
引用回帖:
26楼: Originally posted by randyqiao at 2016-10-20 16:21:59
只有作扫描电镜的情况下，才能判断是否是疲劳断裂吧？

裂纹不能判断么
回复此楼
27楼2016-10-20 16:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

randyqiao

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
27楼: Originally posted by 997877969 at 2016-10-20 16:32:48
裂纹不能判断么...

疲劳辉纹的宽度只有几十个纳米左右，如果没有记错的话，可以找个金属的博士问一下！

发自小木虫IOS客户端
赞一下 回复此楼
28楼2016-10-20 16:46:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金属木木

新虫 (初入文坛)
不是疲劳断裂

发自小木虫Android客户端
回复此楼
30楼2016-10-20 23:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simwe390

捐助贵宾 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉是锈迹斑斑那一侧先开裂。是新鲜断口的照片吗？四件断在相同位置？

发自小木虫Android客户端
赞一下 回复此楼
31楼2016-10-20 23:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

702702702

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉这个件中间的工作状态经常转换

发自小木虫IOS客户端
赞一下 回复此楼
32楼2016-10-20 23:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

997877969

铁杆木虫 (职业作家)
引用回帖:
31楼: Originally posted by simwe390 at 2016-10-20 23:15:07
感觉是锈迹斑斑那一侧先开裂。是新鲜断口的照片吗？四件断在相同位置？

是的，断裂位置都是轴最细的位置，断裂截面基本一致

发自小木虫Android客户端
赞一下 回复此楼
33楼2016-10-21 08:07:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

997877969

铁杆木虫 (职业作家)
引用回帖:
32楼: Originally posted by 702702702 at 2016-10-20 23:29:27
感觉这个件中间的工作状态经常转换

什么叫工作状态经常转换？

发自小木虫Android客户端
赞一下 回复此楼
34楼2016-10-21 08:08:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

997877969

铁杆木虫 (职业作家)
引用回帖:
35楼: Originally posted by 702702702 at 2016-10-21 12:03:55
裂纹起始于锈迹最严重的右边，然后两侧延伸出月牙状，然后一起向前扩展，到台阶那里时，一种可能是扩展变快，知道承受不住载荷，拉断出现剪切唇。另一种可能是，发现试件接近断裂，降低了载荷，在台阶那二次比较缓 ...

裂纹扩展方向与月牙形对吗

发自小木虫Android客户端
赞一下 回复此楼
36楼2016-10-21 13:05:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szqi_75

至尊木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
疲劳，很明显。设计问题！

发自小木虫Android客户端
赞一下 回复此楼
37楼2016-10-21 13:29:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

702702702

金虫 (小有名气)
引用回帖:
36楼: Originally posted by 997877969 at 2016-10-21 13:05:16
裂纹扩展方向与月牙形对吗
...

哪里不对

发自小木虫IOS客户端
回复此楼
38楼2016-10-21 14:40:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

charily

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
39楼2016-10-21 17:52:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuaijun720

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
属于疲劳断裂，裂纹萌生区扩展区瞬断区很明显

发自小木虫Android客户端
赞一下 回复此楼
40楼2016-10-22 00:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuaijun720

铜虫 (正式写手)
裂纹源有一个是明显的加工的刀痕

发自小木虫Android客户端
赞一下 回复此楼
41楼2016-10-22 00:11:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
典型的疲劳断口吧

发自小木虫Android客户端
赞一下 回复此楼
42楼2016-10-22 11:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Stdpenn

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
右侧锈蚀的为裂纹缘，外

发自小木虫Android客户端
赞一下 回复此楼
43楼2016-10-27 08:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
只能说纹路上和疲劳断裂的试样很想。
赞一下 回复此楼
44楼2016-10-27 09:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
44楼: Originally posted by bsterq at 2016-10-27 09:29:31
只能说纹路上和疲劳断裂的试样很想。

http://blog.sina.com.cn/s/blog_68d0921b0102vfvm.html
赞一下 回复此楼
45楼2016-10-27 09:33:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请先介绍一下轴的工况以及断裂前后的现象。而且肯定不只受拉力，载荷没说清楚。把这些先说清楚，再给你详细答复。
赞一下 回复此楼
46楼2016-11-01 18:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
24楼: Originally posted by bigbright at 2016-10-20 14:25:14
你这个工件肯定有冶金缺陷，不然不会这么低拉力就断的；我认为第一张图左侧是缺陷位置，就是裂纹源，裂纹从左侧向右侧扩展，右半边更像是疲劳断裂...

应该是第一张图的最右边是开裂源头。颜色深的被氧化的早。最左边是瞬断及崩坏缺口！
赞一下 回复此楼
47楼2016-11-02 21:56:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
引用回帖:
39楼: Originally posted by charily at 2016-10-21 17:52:27
是典型疲劳断口，有明显的贝壳线特征，断裂应该大致在九点钟方向，裂纹从左往右扩展。供参考。

误导！先裂开的是新鲜表面？而后裂开是的被氧化表面？
赞一下 回复此楼
48楼2016-11-02 21:57:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

schjie

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该属于疲劳断裂，裂纹起源于第一张图的右侧。随着裂纹的不断扩展，有效承载面积逐步减小，而应力逐步增加，最终造成断裂。右侧表面较光滑，且有锈斑，应该是先发生断裂。左侧断口比较粗糙，属于最后一次性断裂区域。

发自小木虫Android客户端
赞一下 回复此楼
49楼2016-11-03 00:13:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

killl123456

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
实际中哪有绝对的只受轴向力，这件是材料缺陷在交变应力下延展，最总引起工件失效

发自小木虫Android客户端
赞一下 回复此楼
50楼2016-11-03 07:04:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
