[求助] 这个图叫什么图,用什么软件可以画出来?

如题

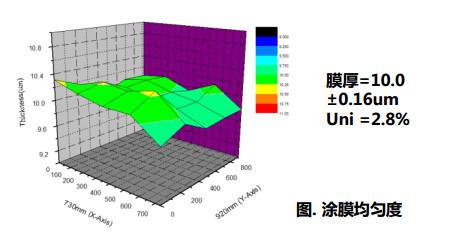

这个图叫什么图,用什么软件可以画出来?
回复此楼

» 收录本帖的淘帖专辑推荐

程序

» 猜你喜欢

人一旦过于认真,结果往往注定是悲剧;玩世不恭,有时候或许是喜剧,最多也就是部闹剧。喜剧皆大欢喜,闹剧一笑而过,悲剧却是一生的痛,赢得了社会,却输了自己
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
wolfghost: 金币+2, 感谢您的快速应助~ 2016-10-17 23:41:13
MATLAB - the meshes in 3D.
CODE:
[x,y]=meshgrid(1:10,1:10);
z = peaks(size(x,1));
V = [x(:),y(:),z(:)];
F = delaunay(x,y);

2楼2016-10-17 23:00:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

https://www.mathworks.com/help/matlab/ref/trisurf.html
CODE:
trisurf(F, V(:,1),V(:,2),V(:,3))
http://www.alecjacobson.com/weblog/media/matlab-plot-3d-mesh-without-vertex-labels.png

indices = 1:size(V,1);
text(V(:,1),V(:,2),V(:,3),num2str(indices'))
http://www.alecjacobson.com/weblog/media/matlab-plot-3d-mesh-with-vertex-labels.png

text(V(:,1),V(:,2),V(:,3),num2str(indices'),'FontWeight','Bold')
http://www.alecjacobson.com/weblog/media/matlab-plot-3d-mesh-with-vertex-labels-bold.png

text(V(:,1),V(:,2),V(:,3),[repmat(' ',size(indices',1),1) num2str(indices')],'FontWeight','Bold')
http://www.alecjacobson.com/weblog/media/matlab-plot-3d-mesh-with-vertex-labels-bold-indented.png

3楼2016-10-18 05:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

https://www.mathworks.com/help/matlab/ref/colorbar.html?searchHighlight=colorbar
CODE:
figure
surf(peaks)
colorbar

https://www.mathworks.com/help/examples/graphics/AddColorbarToGraphExample_01.png

4楼2016-10-18 05:54:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心情好又暖

新虫 (小有名气)

5楼2016-10-18 09:50:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tensorliu

新虫 (初入文坛)

6楼2016-10-19 14:09:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Cloudy_papaw

新虫 (正式写手)

为什么我觉得tecplot也可以…………

发自小木虫Android客户端
心若无尘,落雪听禅。
7楼2016-10-19 14:31:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

101°C

金虫 (小有名气)

8楼2016-10-19 20:52:08
