[求助] 【ANSYS】求助大神：正交各向异性材料如何进行后处理分析？？ 已有1人参与

本人做机翼结构有限元分析

由于蒙皮材料是正交各向异性轻木

求解出来后，不知道如何对蒙皮和机翼整体进行分析？？

后处理有主应力、正应力、等效应力还有应变，该查看哪些参量呢？？

求助各位！！拜托了！！

【ANSYS】求助大神：正交各向异性材料如何进行后处理分析？？

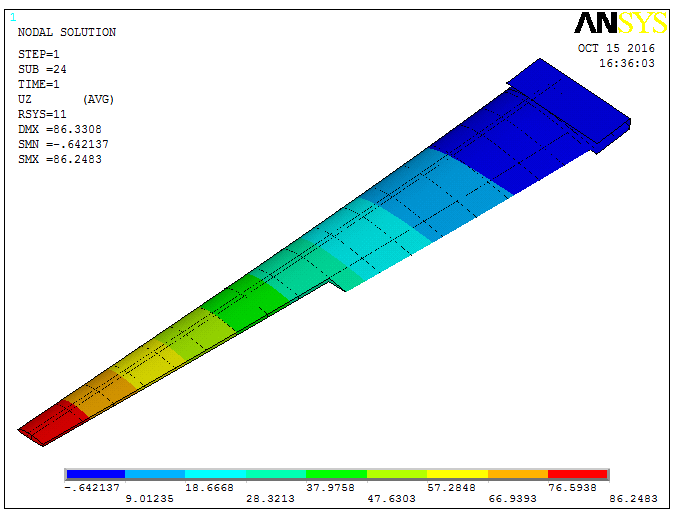

机翼挠度分布.png@wuming524
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-10-17 18:48:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mathislhc

新虫 (正式写手)
求大神们解答！！

发自小木虫IOS客户端
回复此楼
2楼2016-10-18 10:28:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mathislhc

新虫 (正式写手)
急！！跪求大神指点！！
回复此楼
3楼2016-10-18 17:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
mathislhc: 金币+20, ★★★很有帮助 2016-10-18 19:12:50
把一方向和二方向的应力应变解到铺层坐标系上，然后可以根据单层材料的各向异性强度来判断。或者简单一点儿，套用个失效准则，直接看失效准则的结果
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

mathislhc
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
4楼2016-10-18 18:04:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mathislhc

新虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by kingspin at 2016-10-18 18:04:33
把一方向和二方向的应力应变解到铺层坐标系上，然后可以根据单层材料的各向异性强度来判断。或者简单一点儿，套用个失效准则，直接看失效准则的结果

非常感谢你的回复！！
我设置了一个局部坐标系，划分网格的时候选该坐标系，目的是将单元坐标系与材料坐标系进行统一。（轻木有纵向、切向和径向三个主轴方向）
你说的1和2方向就是指轻木主轴方向吗？
另外我用的是shell181，设置了厚度，但只有一层。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-10-18 19:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by mathislhc at 2016-10-18 19:05:48
非常感谢你的回复！！
我设置了一个局部坐标系，划分网格的时候选该坐标系，目的是将单元坐标系与材料坐标系进行统一。（轻木有纵向、切向和径向三个主轴方向）
你说的1和2方向就是指轻木主轴方向吗？
另外我用的是 ...

只有一层各向异性材料，那就简单多了。下面就看你有没有轻木的各向异性强度数据了，有的话你可以根据相应方向的最大主应力判断，也可以套用一些失效准则判断

发自小木虫IOS客户端
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
6楼2016-10-18 20:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mathislhc

新虫 (正式写手)
引用回帖:
6楼: Originally posted by kingspin at 2016-10-18 20:15:30
只有一层各向异性材料，那就简单多了。下面就看你有没有轻木的各向异性强度数据了，有的话你可以根据相应方向的最大主应力判断，也可以套用一些失效准则判断
...

明白了！非常感谢！

发自小木虫IOS客户端
回复此楼
7楼2016-10-18 20:17:34
