[求助] 交流阻抗谱 已有2人参与

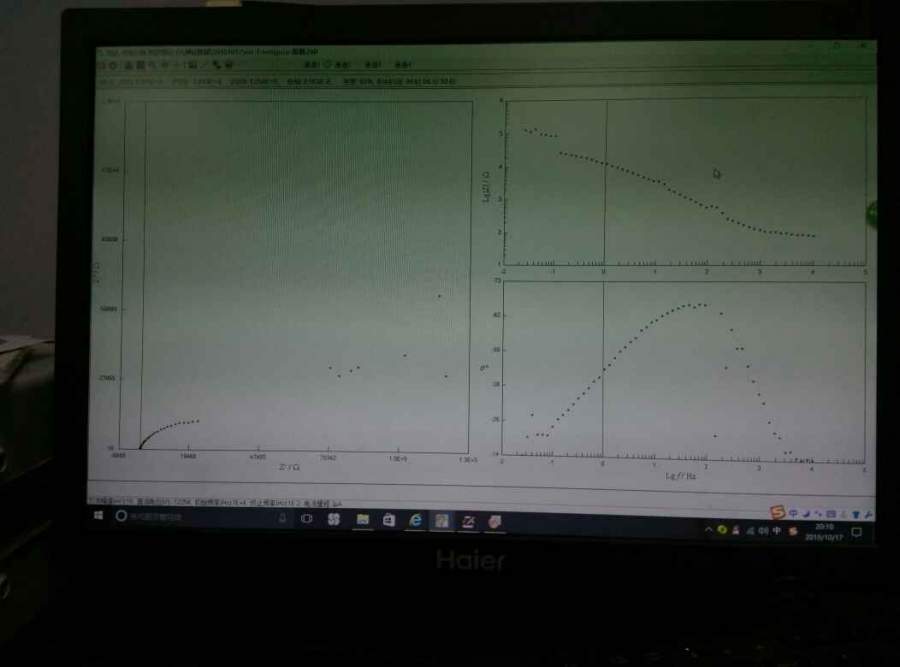

求教！！！这图正常吗？不正常的话求原因？？？

交流阻抗谱


交流阻抗谱-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-10-17 10:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
这图大体上算正常，只是在200Hz左右数据点不正常，这是仪器的问题，你可以尝试设置10倍频率内的几种测试点数，看看哪个测试点下不出现乱点，然后就选择这种设置就可以了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2016-10-17 12:11:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

展1104

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2016-10-17 12:11:53
这图大体上算正常，只是在200Hz左右数据点不正常，这是仪器的问题，你可以尝试设置10倍频率内的几种测试点数，看看哪个测试点下不出现乱点，然后就选择这种设置就可以了。

我的起始频率是100000~0.01，您的意思是说我可以尝试一下10000~0.01？？我理解的对吗？

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-17 15:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
3楼: Originally posted by 展1104 at 2016-10-17 15:52:39
我的起始频率是100000~0.01，您的意思是说我可以尝试一下10000~0.01？？我理解的对吗？
...

不懂什么是单频啊？某一个频率下的阻抗，而不是你现在的频谱！
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

展1104
Themoreamanlearns,themoreheknowshisignorance!
4楼2016-10-17 15:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

展1104

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by Jackcd12 at 2016-10-17 15:54:55
不懂什么是单频啊？某一个频率下的阻抗，而不是你现在的频谱！...

我真不懂，，没学过，一直在摸索，全院就我做这，很愁人，如果你不嫌麻烦的话，求指教，或者推荐书也可以，谢谢

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-10-17 16:03:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 展1104 at 2016-10-17 16:03:04
我真不懂，，没学过，一直在摸索，全院就我做这，很愁人，如果你不嫌麻烦的话，求指教，或者推荐书也可以，谢谢
...

对不起哈，这个回复发错了，应该是给另外一个虫友的。
你的问题是改变阻抗测试是的参数设置，你的仪器是不是晨华的？其中有一个频率点的选择，你改变那个数值，其他的都按你现在的设置进行，看看还会出现乱点不。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2016-10-17 16:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

展1104

新虫 (小有名气)
引用回帖:
6楼: Originally posted by Jackcd12 at 2016-10-17 16:11:01
对不起哈，这个回复发错了，应该是给另外一个虫友的。
你的问题是改变阻抗测试是的参数设置，你的仪器是不是晨华的？其中有一个频率点的选择，你改变那个数值，其他的都按你现在的设置进行，看看还会出现乱点不。...

谢谢你

发自小木虫Android客户端
回复此楼
7楼2016-10-17 16:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

展1104

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 展1104 at 2016-10-17 16:27:45
谢谢你
...

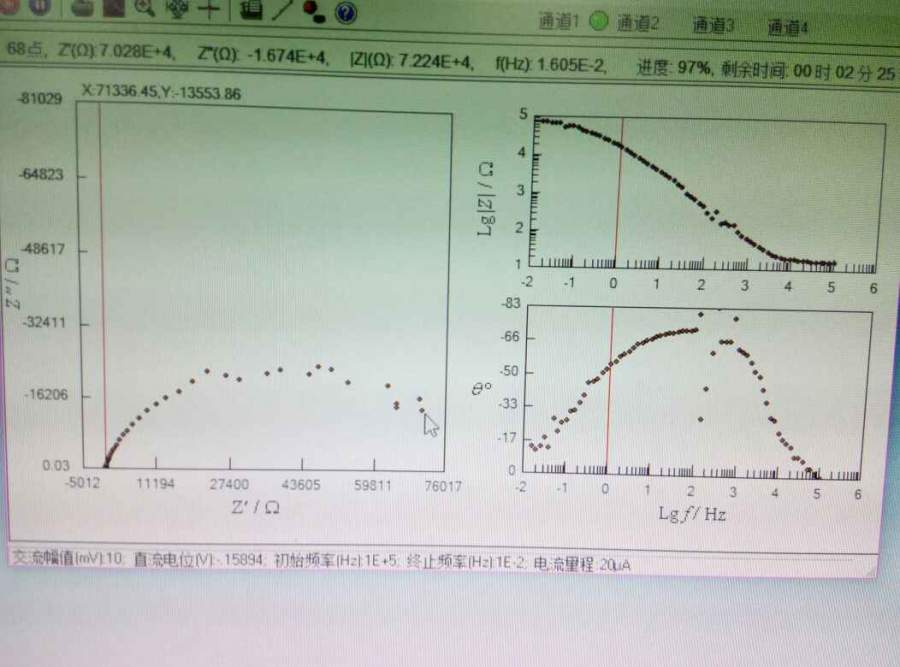

我改了一下，效果一般，又改成10个点了，但是出现了下面的断点，已崩溃，求帮助
交流阻抗谱-2


交流阻抗谱-3



发自小木虫Android客户端
赞一下(1人) 回复此楼
8楼2016-10-17 20:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AresMaoMao

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 展1104 at 2016-10-17 20:17:01
我改了一下，效果一般，又改成10个点了，但是出现了下面的断点，已崩溃，求帮助


...

仪器问题吧
回复此楼
9楼2016-10-20 20:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疏晓云

铜虫 (小有名气)

【答案】应助回帖

1、可能是由于你们实验室周围有这个频段的噪声，你试试看能不能把大于某个值的信号去掉。
2、用farady屏蔽箱试试。
3、加大1000-100Hz范围内的扰动。
赞一下 回复此楼
加油！
10楼2016-10-20 20:35:39
