[求助] 图中充电和放电过程中那两条垂直的线段怎么解释啊？各位大神帮帮忙！ 已有1人参与

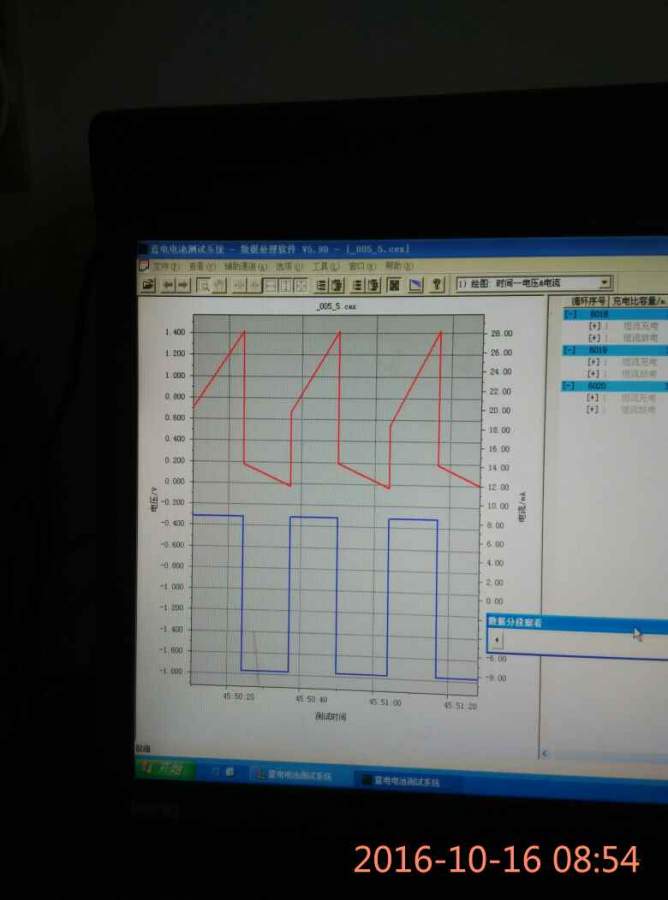

图中充电和放电过程中那两条垂直的线段怎么解释啊？各位大神帮帮忙！

图中充电和放电过程中那两条垂直的线段怎么解释啊？各位大神帮帮忙！


@langzhizhou 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-10-16 08:55:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沧海一粒米

新虫 (初入文坛)
怎么没人说话啊？

发自小木虫Android客户端
回复此楼
2楼2016-10-21 09:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二饼陈

木虫 (正式写手)
就是为了线条连贯啊

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-21 10:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

solosoull

木虫 (正式写手)
电压降吧，这是超级电容器还是啥

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-10-21 11:03:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二饼陈

木虫 (正式写手)
看你的这个曲线图上面是电压，下面是电流吧，恒流充放电。充、放电工步之间没有搁置工步吗？我接触的恒流充放电的电压都是曲线变化的（我新人，还没见过直线这种变动）。而且你这在充放电转换的时候电压瞬间就增加／减少得好多，难道不是一般意义上的电池？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-10-21 11:20:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)

【答案】应助回帖

要是锂电的话，充放电曲线基本不正常，垂直的线表明电压的切换，而且你电池测试的时候中间没有设置搁置时间，电流从正变为负值，电压也发生了瞬间的突变
赞一下 回复此楼
6楼2016-10-21 12:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宁谧青枫

金虫 (小有名气)
少了静置工步，压降也很大啊

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-10-23 17:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沧海一粒米

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by solosoull at 2016-10-21 11:03:30
电压降吧，这是超级电容器还是啥

是非对称电容器，电压降正常吗？

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-10-23 17:58:37
