[求助] 用tecplot做涡结构图，图像都是棱角，涡形不明显，该怎么解决？ 已有1人参与

最近用tecplot做涡结构图，用的Q准则（在导入tecplot之前，Q值已经算好了，检查好多遍，计算没有问题），做完之后，发现图像很不光滑，都是棱角，不知道是计算网格划分不够密的原因，还是tecplot作图时需要一些特殊的插值之类的处理，弄了好多天，不是很明白，求大神指导一下，谢谢！

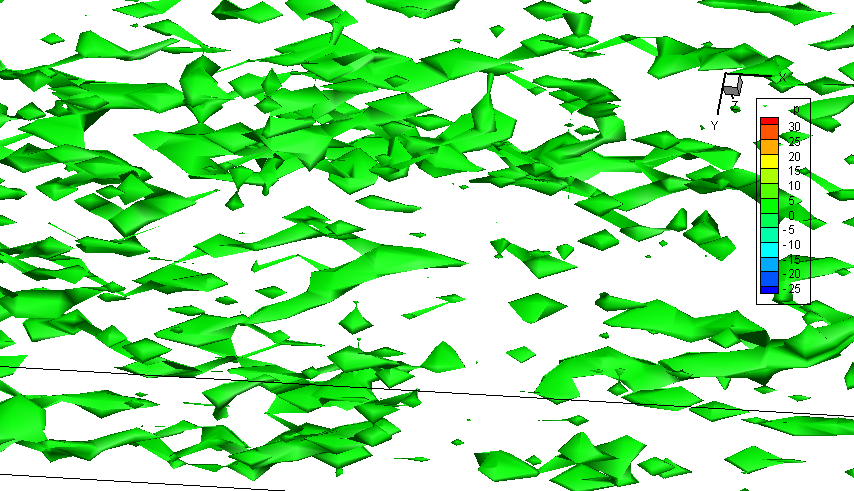

用tecplot做涡结构图，图像都是棱角，涡形不明显，该怎么解决？
回复此楼

» 猜你喜欢
永远不要懒惰
1楼 2016-10-15 18:16:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

七彩jxlhjxh

铁虫 (初入文坛)
楼主，我现在要请教你，这种图是怎么在Tecplot里做出来的？我也会设置公式，可就是不知道怎么出这种立体图？把Fluent里的cas、dat文件导入Tecplot后，只显示立体的表面啊，这种里面的涡要显示是怎么办的呢？多谢你！
另外，我认为你的阈值可以改的，应该修改阈值。
赞一下 回复此楼
2楼2017-04-08 11:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金刚狼sdu

新虫 (小有名气)
好像有个smooth选项

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-04-08 12:33:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爆破高手

新虫 (小有名气)

【答案】应助回帖

您好，我近期也遇到了这个问题。想请教一下，您最后是怎么解决这个问题的呀？
赞一下 回复此楼
4楼2019-09-27 11:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
