| 查看: 2573 | 回复: 4 | ||||
qianwantao新虫 (小有名气)
|
[求助]
一个简单模型的约束添加 已有1人参与
|

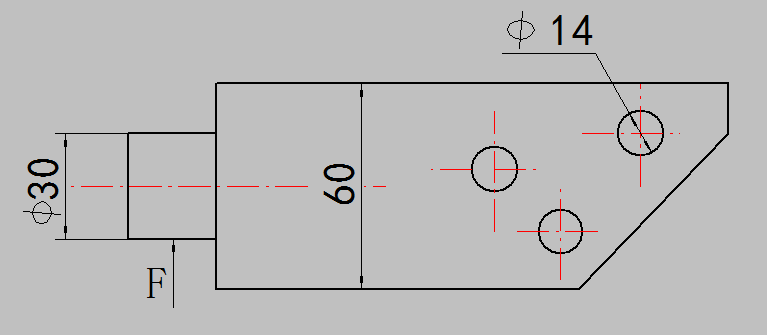

如图，右侧为高60厚2的薄板，右侧的3个Φ14螺栓孔通过螺栓固定在其他机构上,左侧Φ30圆柱面下表面加力F。 如果螺栓孔内表面加固定约束并不能真实反映螺栓孔内周围应力分布情况，已经验证这种方法与真实情况相差太远，因为螺栓孔内的准确受力部位不知道。如何添加约束能够比较真实的反映三个螺栓孔周围的应力分布情况，或者大家如果为了校核螺栓孔周围的强度是怎么做的？（通过力矩平衡方程计算每个孔内受力太过于麻烦，每个孔一个水平分力fx，一个垂直分力fy，这样需要解6未知数方程，难度太大） 应力分析.png |
回复此楼» 猜你喜欢
重要来源：本周末出结果
已经有3人回复
-
FileCode能看出啥？
已经有23人回复
-
应该是93bebmhtak前后十一个字符比较关键
已经有36人回复
-
关于Filecode分析方法
已经有9人回复
-
2019年青年基金涵评意见，大家看看几个A，几个B?
已经有10人回复
-
不应该看fileCode
已经有6人回复
-
好奇怪的filecode
已经有6人回复
-
长年满屏的广告，版主太不责任了。基金也等的急
已经有4人回复
-
filecode
已经有15人回复
-
职称评审，求友友推荐见刊最快的期刊
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS WORKBENCH中弱弹簧的含义
已经有2人回复
- [转帖]微观论剑：学习心得(对三本高微经典教材的品评)
已经有0人回复
- SolidWorks的软件概述以及优缺点
已经有7人回复
- 从生态学透视生命系统的设计、运作与演化—生态、遗传和进化通过生殖的融合
已经有40人回复
- 【分享】CAD技术发展史
已经有1人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qianwantao: 金币+50, ★★★很有帮助, 点赞，谢谢 2016-10-16 13:33:30
感谢参与，应助指数 +1
qianwantao: 金币+50, ★★★很有帮助, 点赞，谢谢 2016-10-16 13:33:30
|
可以有多种近似处理的办法，比如： 1 在右边 3 个孔的中心，沿厚度方向两边各建一个节点，然后使用 CERIG (较刚硬) 或 RBE3 (较柔软) 命令将中心节点与同一边螺栓孔边缘的所有节点进行连接，再约束这些中心节点。 2 使用梁单元创建各孔中的螺栓，然后使用 CERIG (较刚硬) 或 RBE3 (较柔软) 将螺栓端节点与同一边螺栓孔边缘的所有节点进行连接，再约束这些节点。 3 在孔中创建螺杆，切割为 4 个 1/4 圆柱，划分实体单元 (这样做，螺杆中心上会有节点)，在螺杆外表面与孔的内表面之间创建接触对，然后约束个螺杆两端的中心节点，并约束端面中心的节点。 |
» 本帖已获得的红花（最新10朵）
2楼2016-10-16 07:39:51
qianwantao
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 434.1
- 散金: 340
- 红花: 2
- 帖子: 178
- 在线: 91.9小时
- 虫号: 4268386
- 注册: 2015-12-05
- 性别: GG
- 专业: 机器人学及机器人技术
送红花一朵 |
我已经把网格划分了，按照你的第一种方法，是要在这三个孔中心各建一个节点，然后把这个节点和孔周围的所有节点连接起来，这个孔的表面节点这么多，怎么连接呢？谢谢了，我才开始做这个，小菜鸟，请指导  发自小木虫Android客户端 |
3楼2016-11-08 19:00:57
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
|

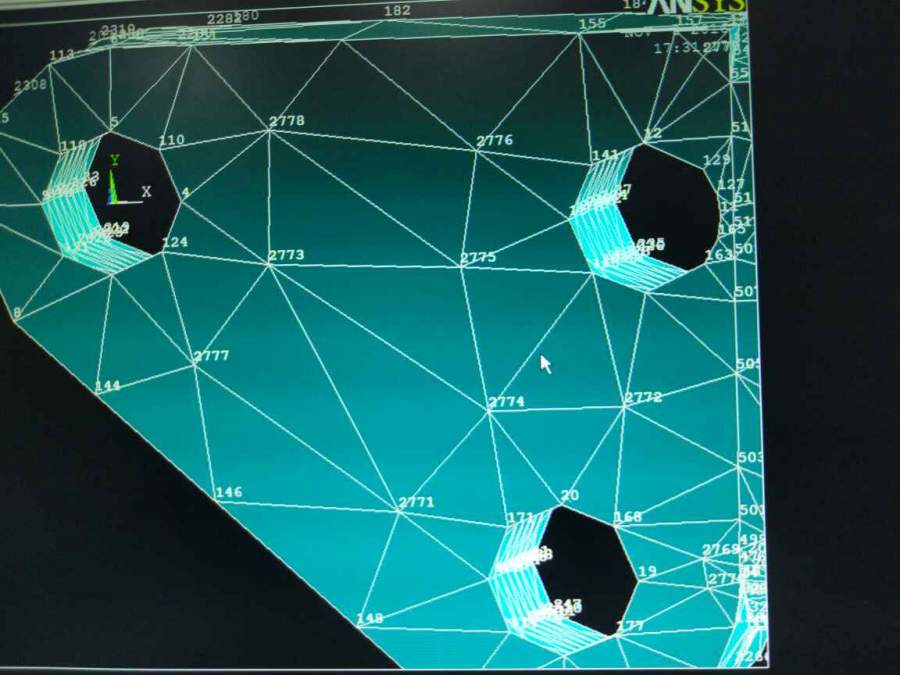

以左上面的螺孔为例，使用 CERIG 命令，首先选择螺孔的一个侧面的边缘 (比如节点 4，5，110，124，... 所在的侧面的孔边缘)，再选择该边缘的所有节点，然后在该边缘的中心创建一个节点，假设编号为 n1；再使用 CERIG 命令，首先选择节点 n1，再选择该边缘上的所有节点，自由度选择为 all dof，然后 OK，就可以将节点 n1 与该边缘上的所有节点 (已选择) 连接到一起。 按同样方法可以在该螺栓孔另一侧的孔边缘创建一个中心节点并与该侧的孔边缘节点相连接，并对另外两个螺栓孔执行同样的操作。 最后，将这样生成的 6 个节点分别与其它结构相连接即可。 具体可以看一下帮助文件中关于 CERIG 命令的内容。 |
» 本帖已获得的红花（最新10朵）
4楼2016-11-10 08:52:04
qianwantao
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 434.1
- 散金: 340
- 红花: 2
- 帖子: 178
- 在线: 91.9小时
- 虫号: 4268386
- 注册: 2015-12-05
- 性别: GG
- 专业: 机器人学及机器人技术
5楼2016-11-10 16:24:36
