可滑动带摩擦的边界条件如何模拟
|

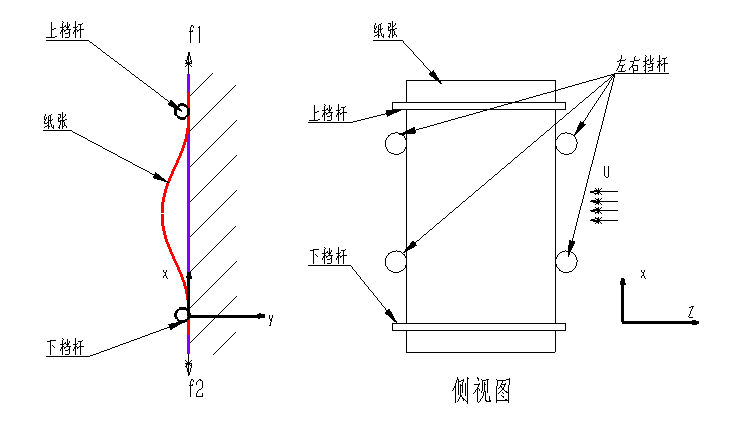

最近在做一个仿真的项目，研究的是气流对纸张的流固耦合方程，先上图： 纸张放在平板上，上下侧各有一根挡杆防止标签掉落，侧面阻挡限制纸张沿Z方向的自由度。从侧面通入压缩空气（沿z轴负方向），研究气体经过纸张对纸张的影响。问题是： 1）纸张在本模型中既有大变形（图中的Y方向）又有位移（沿图中的Z方向，挡杆不能限制其沿Z方向滑动），是非线性的，因此采用何种模型？能否用壳模型？ 2）挡杆对纸张有限制Y方向位移的作用，且对纸张有Y方向的摩擦力，另外左右挡杆限制纸张Z方向的位移，请问采用什么样的约束才能模拟这具体的工况？ 不知道我描述清楚了没有...在线等解答  |
