[求助] COMSOL静态应力仿真 已有2人参与

仿真内容：在最上层氮化硅中存在1GPa的初始应力(Residual Stress), 仿真此结构的应力分布。

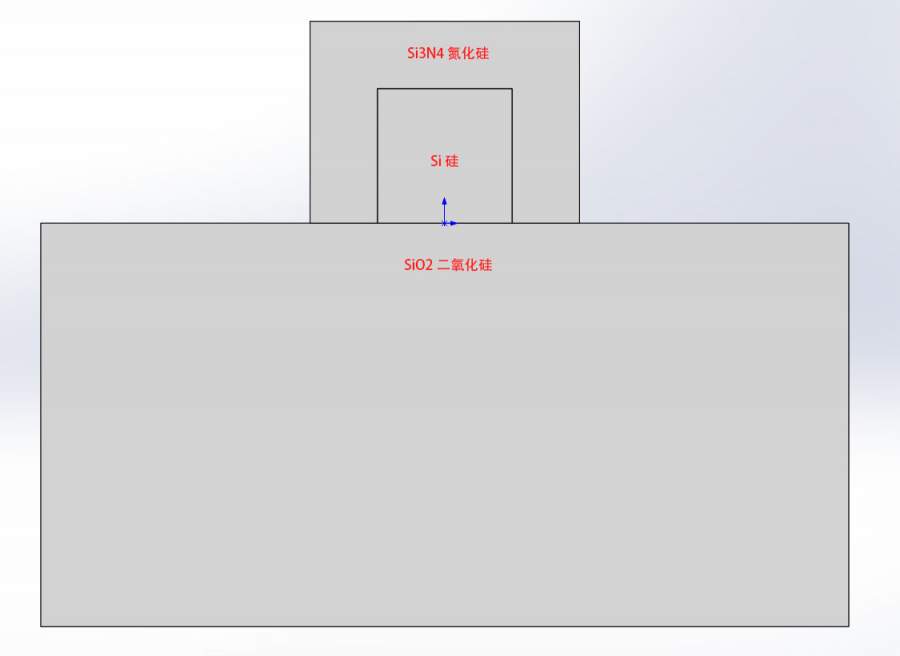

结构如图：COMSOL静态应力仿真
疑问：文献中在不同材料的边界处是连续的并且应力值很小，而我的结果在边界处值很大，并且不连续，请问是什么原因？

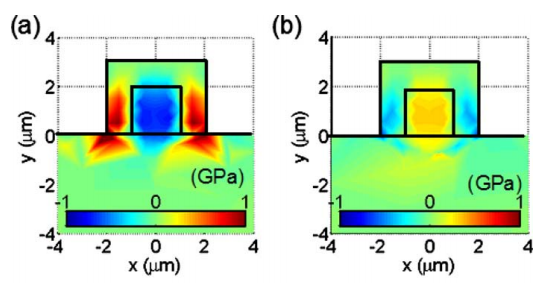

文献中结果如下：
COMSOL静态应力仿真-1

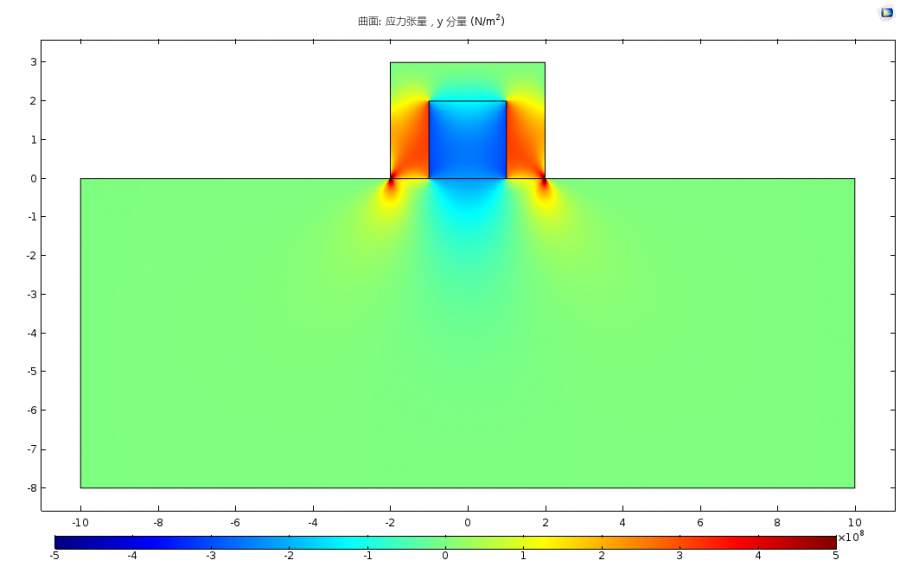

我的结果：
COMSOL静态应力仿真-2@wuming524
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-10-13 15:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱源1991

木虫 (正式写手)
有没有做虚拟网格增加细度

发自小木虫Android客户端
赞一下 回复此楼
静以修身，俭以养德
2楼2016-10-13 16:50:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myvitamin

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 钱源1991 at 2016-10-13 16:50:59
有没有做虚拟网格增加细度

你好，我不清楚您说的虚拟网格是什么，但是在边界处我设置的网格精度更高：
COMSOL静态应力仿真-3
赞一下 回复此楼
3楼2016-10-13 18:17:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱源1991

木虫 (正式写手)
引用回帖:
3楼: Originally posted by myvitamin at 2016-10-13 18:17:46
你好，我不清楚您说的虚拟网格是什么，但是在边界处我设置的网格精度更高：
...

文献也是二维的么？

发自小木虫Android客户端
赞一下 回复此楼
静以修身，俭以养德
4楼2016-10-13 20:44:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myvitamin

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 钱源1991 at 2016-10-13 20:44:38
文献也是二维的么？
...

文献是3D仿真，并且使用ANSYS仿真，能否讲一讲二维和三维对结果有什么影响？
赞一下 回复此楼
5楼2016-10-13 21:18:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱源1991

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
myvitamin: 金币+2, ★★★很有帮助 2016-10-14 14:43:11
引用回帖:
5楼: Originally posted by myvitamin at 2016-10-13 21:18:59
文献是3D仿真，并且使用ANSYS仿真，能否讲一讲二维和三维对结果有什么影响？...

差别很大，完全不是一个意思，你用三维再试试。

发自小木虫Android客户端
赞一下 回复此楼
静以修身，俭以养德
6楼2016-10-13 22:52:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ra2ghgzh

木虫 (正式写手)

学痴

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
myvitamin: 金币+3, ★★★很有帮助 2016-10-14 14:43:17
这种情况很正常，因为在边界处出现了奇点。你可以把边界处的直角改成圆角，因为真实世界中没有绝对的直角。
你可以参考这篇博客：
http://cn.comsol.com/blogs/how-i ... ties-model-meshing/
赞一下 回复此楼
我永远当不了老板
7楼2016-10-14 09:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SennseiLau

新虫 (初入文坛)
这有点难了，超过我能力范围了现在，我刚入门，可能也要研究热应力
赞一下 回复此楼
8楼2016-10-14 12:10:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

某某张ZH

新虫 (初入文坛)
请问楼主：仿真两层薄膜之间的应力分布有没有教程可以分享一下~（我想仿Si和GeSi薄膜之间的应力分布情况）
赞一下 回复此楼
9楼2018-03-14 16:02:59
