[求助] solidworks三维图怎样导入ICEM 已有1人参与

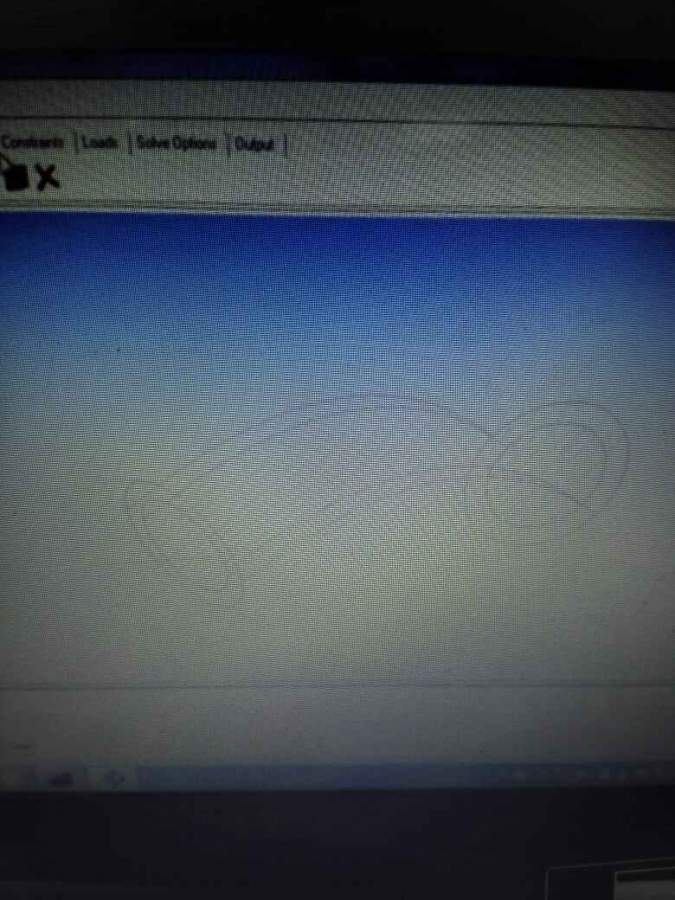

用solidworks画得三维图，通过改成t_x格式后，导入Icem之后显示的是二维的，，我这是哪里出现错误了？还是哪里没有设置好？如图

solidworks三维图怎样导入ICEM


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-10-13 11:43:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
你确定是二维？你把面显示打开看看
赞一下 回复此楼
2楼2016-10-13 13:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiankong

新虫 (正式写手)
引用回帖:
2楼: Originally posted by luogangv at 2016-10-13 13:49:48
你确定是二维？你把面显示打开看看

请问，哪个是面显示呀？刚学习这个，，不太懂

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-13 16:55:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Greatf2008

铁虫 (正式写手)
从图上看，这个应该是三维的，你调整下显示模式就好了。。。
建议看下ICEM CFD基础教程或视频。
赞一下 回复此楼
4楼2016-10-13 17:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shen_xn

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1

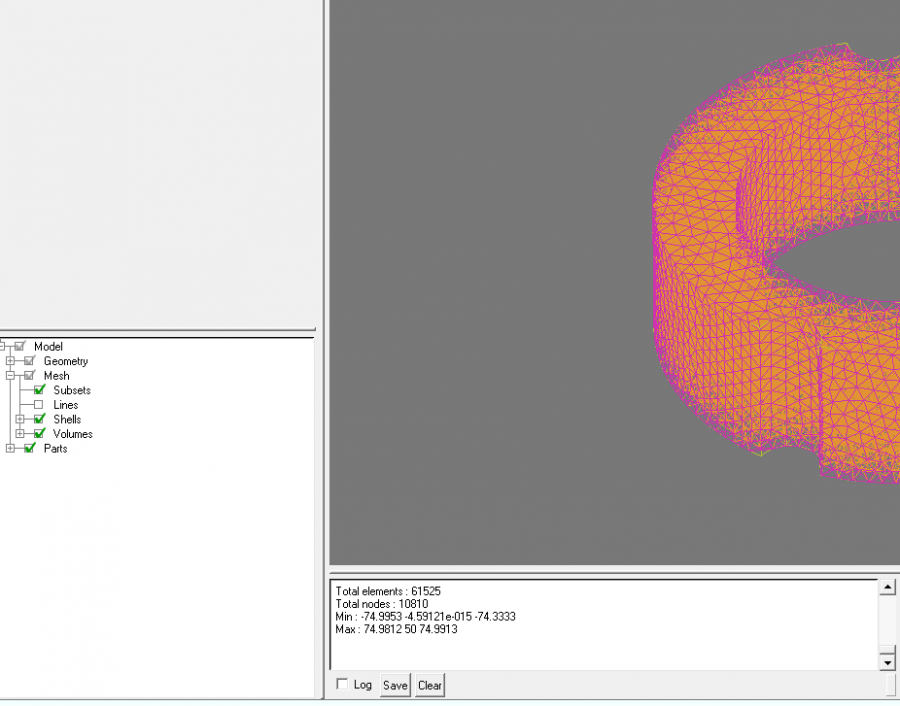

左下角有Model下面Geometry里面，你勾上surface, 再右键菜单中选 Solid就能看见三维表面了。
solidworks三维图怎样导入ICEM-1
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

tiankong
5楼2016-10-13 17:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiankong

新虫 (正式写手)
送红花一朵
引用回帖:
5楼: Originally posted by shen_xn at 2016-10-13 17:32:44
左下角有Model下面Geometry里面，你勾上surface, 再右键菜单中选 Solid就能看见三维表面了。


非常感谢

发自小木虫Android客户端
回复此楼
6楼2016-10-13 17:38:47
