【求助】根据加速度时程曲线如何得到冲击谱图？ 已有1人参与
|

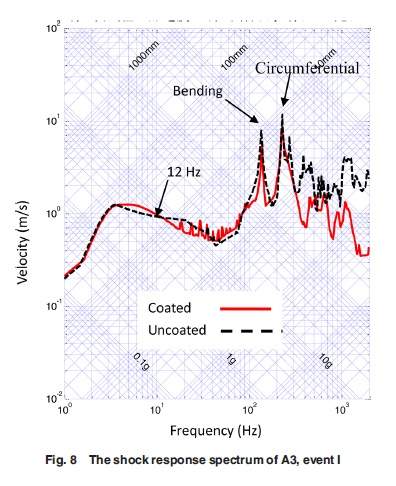

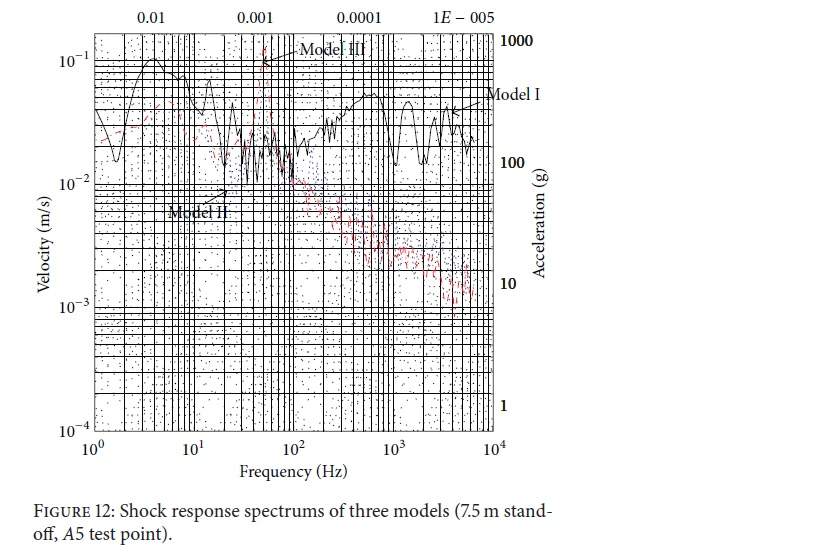

万能的小木虫，以及热心的虫友们，请教：假如我已经有了一条冲击加速度时程曲线，如何利用现有数据输出其频域相关的冲击谱？需要编制专门的程序，还是matlab（或其他软件）有这样的现有函数或工具？望高手赐教！提供点思路也行。谢谢 1.jpg  2.jpg |
回复此楼» 猜你喜欢
欢迎调剂河北建筑工程学院机械工程学院
已经有5人回复
-
【博士招生】英国拉夫堡大学博士招生 （LU-CSC scholarship, 暂免ATAS）
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有252人回复
-
北京理工大学 空天学院-招收发动机相关专业（力学、燃烧传热等方向）博士生
已经有2人回复
-
论文投稿期刊
已经有4人回复
-
26/27申博
已经有2人回复
-
TiNb合金抛光-电解抛光
已经有1人回复
-
力学研究所某专项团队支撑岗位和特别研究助理岗位招聘启事(长期有效)
已经有10人回复
-
力学研究所某专项团队支撑岗位和特别研究助理岗位招聘启事
已经有10人回复
-
7075材料过滤难
已经有0人回复
ctgu_zheng
专家顾问 (著名写手)
-
专家经验: +133 - 机械EPI: 4
- 应助: 142 (高中生)
- 贵宾: 0.006
- 金币: 3949.1
- 散金: 961
- 红花: 115
- 沙发: 1
- 帖子: 1337
- 在线: 831.7小时
- 虫号: 751702
- 注册: 2009-04-18
- 性别: GG
- 专业: 机械动力学
- 管辖: 机械
【答案】应助回帖
感谢参与，应助指数 +1
|
冲击加速度时程曲线: 指的是在冲击载荷作用下的响应么？ 频域相关的冲击谱：是指的冲击载荷的频谱么？ 不太理解你需要求解什么？ 理论上冲击载荷（作用时间为零）的频谱是一条全频谱幅值相等的直线，而实际上冲击载荷都是有作用时间的，作用时间越短，直线越好。 看你下面贴的图，应该是求的结构的传递函数（或模态频率）； 结构传递函数分析，用冲击载荷法测试是最常见的； 如果精度要求不高，直接将冲击载荷作用下的时域响应 作傅里叶变化，就可以得到传递函数，对应的峰值就是模态频率； 但因为冲击载荷有作用时间，一般都是要用响应谱的除以冲击载荷的频谱的； 以上求传递函数 都有成熟的理论公式及商业化的软件，自己用matlab也是可以求解的。 |
» 本帖已获得的红花（最新10朵）
2楼2016-10-13 09:19:34
titoly
木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 13845.3
- 红花: 1
- 帖子: 1386
- 在线: 216.5小时
- 虫号: 875659
- 注册: 2009-10-17
- 性别: GG
- 专业: 海洋工程
送红花一朵 |
谢谢专家答复。冲击谱的计算的确有成熟理论，但是计算过程偏复杂。我看的几篇文献直接根据实验测试数据输出了冲击谱图，虽没有给出分析推导过程，但图很好的给出了实验数据中得来的响应频率与速度、位移等之间的关系，虽为多维图形，但直观，觉得挺好。为此，就想咨询是否有现成的软件或工具函数，直接从实验测试得来的数据，按照成熟理论，输出此多维图。遂有了以上求助。 发自小木虫Android客户端 |
3楼2016-10-13 10:08:25
