[求助] acoustic模块计算湿模态频率过低，且振型位移过大问题 已有1人参与

一个离心泵的叶轮做湿模态分析，转速是6000rad/min，叶轮的材料是铝，外部流体是燃油。在利用ansys workbench的acousitic模块做完叶轮的湿模态分析后发现六阶湿模态频率特别低，达到10的-2次方；振型位移特别大，达到10的8次方。这到底是什么原因，怎么解决？希望前辈们能指点一下。

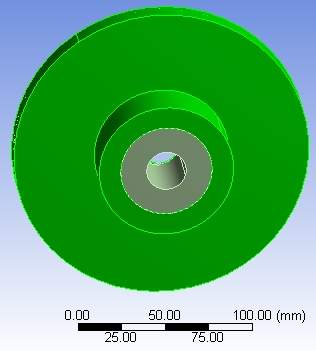

图一是叶轮，图二是叶轮加外部流体，图三是一阶模态

acoustic模块计算湿模态频率过低，且振型位移过大问题


acoustic模块计算湿模态频率过低，且振型位移过大问题-1


acoustic模块计算湿模态频率过低，且振型位移过大问题-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-10-11 17:42:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jz146a516: 金币+10, ★★★很有帮助 2016-10-12 10:23:54
1. 约束不够。A.按真实进行约束。无约束的话会有6个自由度，对应接近0Hz的6个模态。 B.多算几阶，或者从1Hz开始计算模态

2.模态的幅度显示只是系数，与真实位移不相关。没有激励不可能有位移。
赞一下 回复此楼
微信公众号acoustic-world
2楼2016-10-11 18:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尧轩

新虫 (初入文坛)
我怎么找不到acoustic这个模块呢？

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-09-25 21:30:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chixiufang

新虫 (小有名气)
引用回帖:
2楼: Originally posted by g57410000 at 2016-10-11 18:22:31
1. 约束不够。A.按真实进行约束。无约束的话会有6个自由度，对应接近0Hz的6个模态。 B.多算几阶，或者从1Hz开始计算模态

2.模态的幅度显示只是系数，与真实位移不相关。没有激励不可能有位移。

模态分析不是不需要激励吗

发自小木虫Android客户端
赞一下 回复此楼
4楼2018-04-19 19:22:46
