[交流] 在ICEM里边生成棱柱网格之后填充体网格失败

想要对如图SHELL所示的叶片模型进行流体仿真，原本尝试过用划分块的方法划分流场网格，但是产生的网格总是会畸变，所以改用非结构网格。生成壳网格之后继续生成棱柱网格，但是之后再填充棱柱网格和远场之间的体网格就失败了，如图ERROR所示，总是没有填充进去，就是不知道哪里出了问题，试了各种方法，看了教程的书和视频都还是找不到原因，希望同行能指点一下

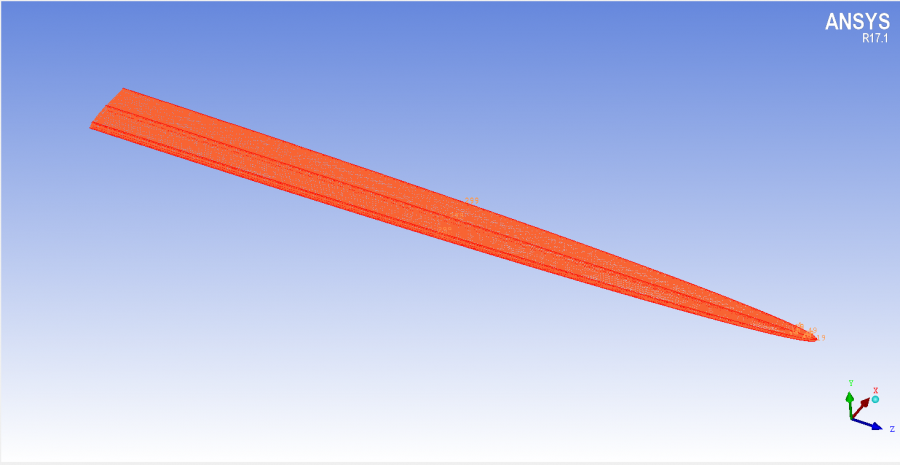

在ICEM里边生成棱柱网格之后填充体网格失败

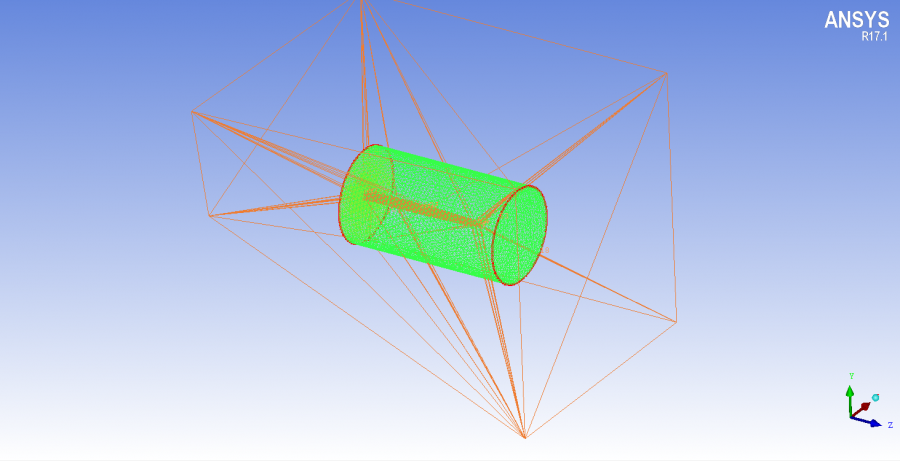

在ICEM里边生成棱柱网格之后填充体网格失败-1

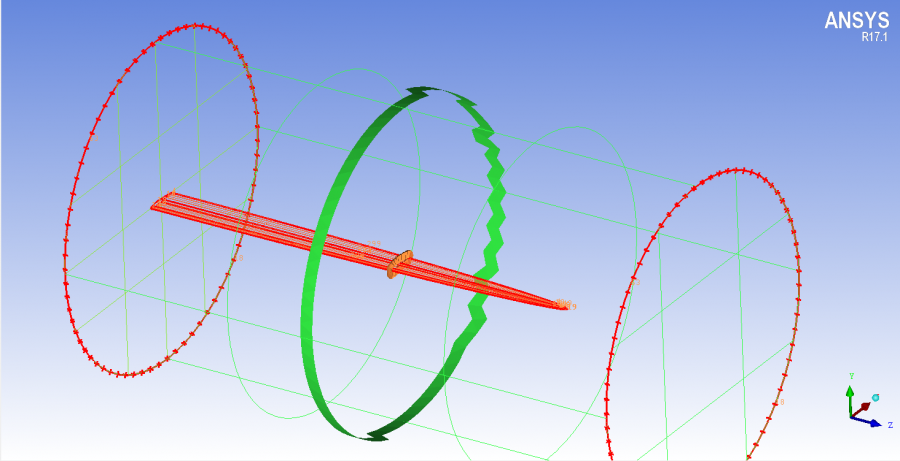

在ICEM里边生成棱柱网格之后填充体网格失败-2
回复此楼

» 收录本帖的淘帖专辑推荐

ICEM CFD非结构体网格

» 猜你喜欢
1楼 2016-10-11 10:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dsctg
2楼2016-10-11 10:15:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imachengyu

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主解决了吗？我也遇到这样的问题。请问楼主从面到体生成网格需要建立body吗？我是要么生成的体网格有问题，要么就生成不了体网格，能交流指点一下吗？

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-10-21 23:31:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉楼主的棱柱网格生成顺序有问题啊，应该是先生成体网格再生成棱柱网格吧

个人拙见
赞一下 回复此楼
我是一个粉刷匠
4楼2017-04-11 15:57:34
