小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 螺旋冷却管外流场有没有可能进行结构化网格划分，请大神们支招
51/1返回列表
查看: 2527  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shinesli

木虫 (初入文坛)

[求助] 螺旋冷却管外流场有没有可能进行结构化网格划分，请大神们支招 已有1人参与

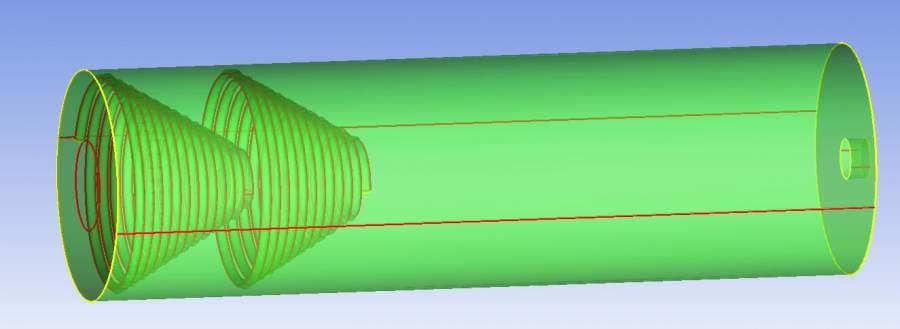

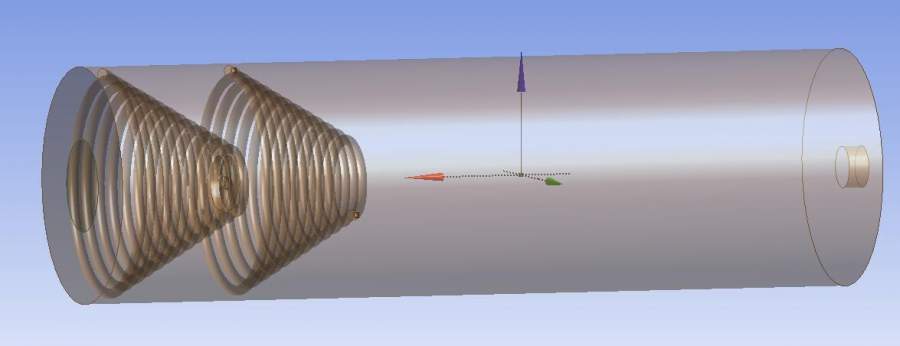

冷却换热器，螺旋冷却管里面是冷却水，外面是高温气体 区域。现在想要划分高温气体区域的结构网格。第二张是ICEM里面的拓扑。有经验的大神们给支支招。。非常感谢
几何文件上传了，Geom_v1.x_t 就是这个的模型文件。再次恳请大家帮忙啊！

螺旋冷却管外流场有没有可能进行结构化网格划分，请大神们支招


螺旋冷却管外流场有没有可能进行结构化网格划分，请大神们支招-1
geo-2.jpg[ Last edited by shinesli on 2016-10-11 at 02:00 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Geom_v1.x_t
    • 2016-10-11 01:54:48, 920.49 K

» 猜你喜欢
1楼 2016-10-11 01:54:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shinesli

木虫 (初入文坛)
有经验的虫友来帮帮忙啊，给点建议也行啊
赞一下 回复此楼
2楼2016-10-12 02:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ws_lucky

新虫 (初入文坛)
你好，请问您做出来了嘛？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2018-01-07 22:13:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengsheq

禁虫 (小有名气)
本帖内容被屏蔽
4楼2018-01-08 17:50:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ws_lucky

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by zengsheq at 2018-01-08 17:50:50
建议划分混合网格，将几个切成两部分，将螺旋表面部分划分非结构网格，剩下圆柱部分划分结构网格。没必要追求全部结构网格。

之后网格会不会存在不对齐的情况，我的画出来之后，只能看见螺旋管表面的网格，看不到他们对没对齐是什么原因呢？

发自小木虫IOS客户端
赞一下 回复此楼
5楼2018-01-08 23:04:30
