| 查看: 3062 | 回复: 1 | ||
[求助]
ABAQUS关于梁单元方向在装配中合并失效的问题，高手请进！
|
|

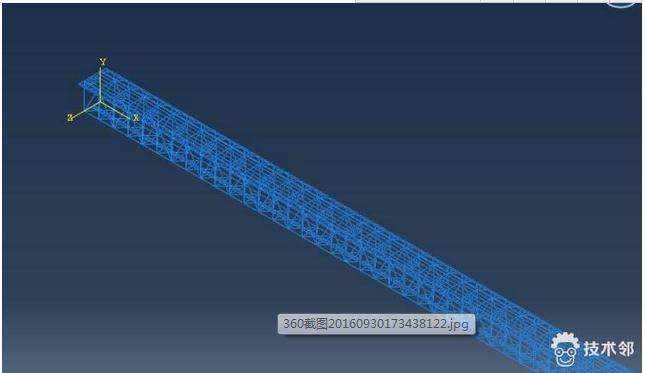

土木人！ABAQUS中梁单元必须指派梁单元方向，但最近建一个钢桁桥模型，里面没一个杆件都是梁单元，出现了这样的问题！！！头都大了！ 首先呢，我在part（部件）模块，建立了主桁片，各种平联构件，纵梁，横梁等，又在property（属性）里面定义了材料、截面和梁方向！！一切都很顺利！然后在assembly（组装）模块，把它们装配成一个完整的钢桁梁，这中间用了大量的阵列，因为桥梁本身里面就有很多重复性构件，比如纵梁横梁，每一节间都是一样的。有阵列建模很快很方便，那么问题来了！挖掘机技术到底......额，跑题了，大家都知道装配完了，只是每个部件在它的应该在的位置，各个构件之间并没有产生连接（比如铰接、刚接），所以我的方法是用装配里的merge，但merge完了，产生了一个大实例（整个模型），上述问题解决了，但是！！！新的大实例里的每一个杆件的梁方向丢失了！！请问有没有遇到过这样问题的朋友，我试了很多方法都没能解决！ 有的朋友可能会说，那你再回去属性里面把你新合并出来的这个大实例里的每一个梁单元的方向添加上不就得了吗？！我的模型如图。。。。。成千上万个构件，有一些细部构件，如果这么埋头苦干，将不知何日是归程！！还是找对方法，巧干比较好  360截图20161010164913712.jpg |
