[求助] 用单片机采集钢丝绳受力 已有3人参与

单片机采集钢丝绳受力的步骤需要哪些硬件?求指导

发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
格调vv(conanwj代发): 金币+15, 感谢应助 2016-10-31 01:00:11
http://www.eeworld.com.cn/tags/电阻应变片传感器灵敏度的测量

http://max.book118.com/html/2016/0223/35683030.shtm
基于LABVIEW单片机动态扭矩测量系统设计.doc

http://www2.cqjtu.edu.cn/lqzx/upload/ppt/lx/电测应力和直梁弯曲实验.swf

http://www.51wendang.com/doc/e3baadca57025ca7a3618645
基于电阻应变片式传感器的电子秤设计

http://wenda.tianya.cn/question/45d1b49efe298317
应变片各种接桥方法比较其优缺点

http://shop.cpu.com.tw/upload/2013/11/BF350.pdf
應變片 (??曲感測器/壓力傳感器/秤重傳感器)說明

http://cz.jkystr.com/jjyxfa/134.html
基于AT89S32单片机的高精度称重系统的研制
4楼2016-10-10 10:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nibafo

新虫 (正式写手)

★ ★ ★
格调vv(conanwj代发): 金币+3, 感谢应助 2016-10-31 01:00:24
我说一个吧,例如用弹簧秤?。另一个思路,f等于ma。你测加速度吧,连方向都有了。加速度传感器也不算啥高大上。至于m,还是要用弹簧秤。地磅哪里也能采集到数据。

发自小木虫Android客户端
9楼2016-10-12 16:05:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
格调vv(conanwj代发): 金币+10, 感谢应助 2016-10-31 01:00:38
力的合成分解原理。

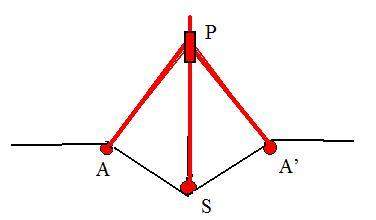

看图,A-A'为弓子下端点,PA、PA'为弓粱;S为顶丝(配传感器),P处为螺丝结构。传感器S测力大小,结合AS与AA'夹角,可换算成钢绳拉力。
用单片机采集钢丝绳受力

2楼2016-10-10 09:58:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格调vv

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by feixiaolin at 2016-10-10 09:58:18
力的合成分解原理。
看图,A-A'为弓子下端点,PA、PA'为弓粱;S为顶丝(配传感器),P处为螺丝结构。传感器S测力大小,结合AS与AA'夹角,可换算成钢绳拉力。

...

你试过用应变片直接测量吗?我想用这种方法

发自小木虫IOS客户端
3楼2016-10-10 10:17:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

引用回帖:
3楼: Originally posted by 格调vv at 2016-10-10 10:17:51
你试过用应变片直接测量吗?我想用这种方法
...

多粗的绳?
考不考虑热胀冷缩,方便应变片?

发自小木虫Android客户端
5楼2016-10-10 19:17:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格调vv

铜虫 (小有名气)

细的钢丝绳外界因素可以忽略

发自小木虫IOS客户端
6楼2016-10-10 20:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Neogeopal

新虫 (初入文坛)

★ ★
格调vv(conanwj代发): 金币+2 2016-10-31 01:01:37
这种设备用在门座式起重机上,属于安全设备。钢丝绳不可能用应变片,形变太大,而且应变片的准确度很成问题。单片机能解决这个问题,但是抖动滤波和系统的快速性,稳定性是关键

发自小木虫Android客户端
7楼2016-10-11 07:52:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格调vv

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by Neogeopal at 2016-10-11 07:52:26
这种设备用在门座式起重机上,属于安全设备。钢丝绳不可能用应变片,形变太大,而且应变片的准确度很成问题。单片机能解决这个问题,但是抖动滤波和系统的快速性,稳定性是关键
...

我想采集钢丝绳的力,需要怎么做。不用考虑噪声。

发自小木虫IOS客户端
8楼2016-10-11 22:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

surfingguy

木虫 (小有名气)

楼主问题描述不够(钢丝绳如何安装的),简单的可以在连接处加一个拉力传感器,自己去网上配个采集器连接电脑就可以了,不一定非要自己开发采集器,(结果是否准确)效果不一定好。

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

星星之火
10楼2016-10-13 08:05:00
