小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料化学 » 正交晶相的HR-TEM中FFT如何标出 晶面
51/1返回列表
查看: 1968  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fyf_520

新虫 (初入文坛)

[求助] 正交晶相的HR-TEM中FFT如何标出 晶面 已有1人参与

学术界的女神和男神，想请教大家一个让我疑惑很久深感棘手的问题：信息如下 催化剂为正交晶相，对应标准卡 48-0898；现有四个问题搞不明白：

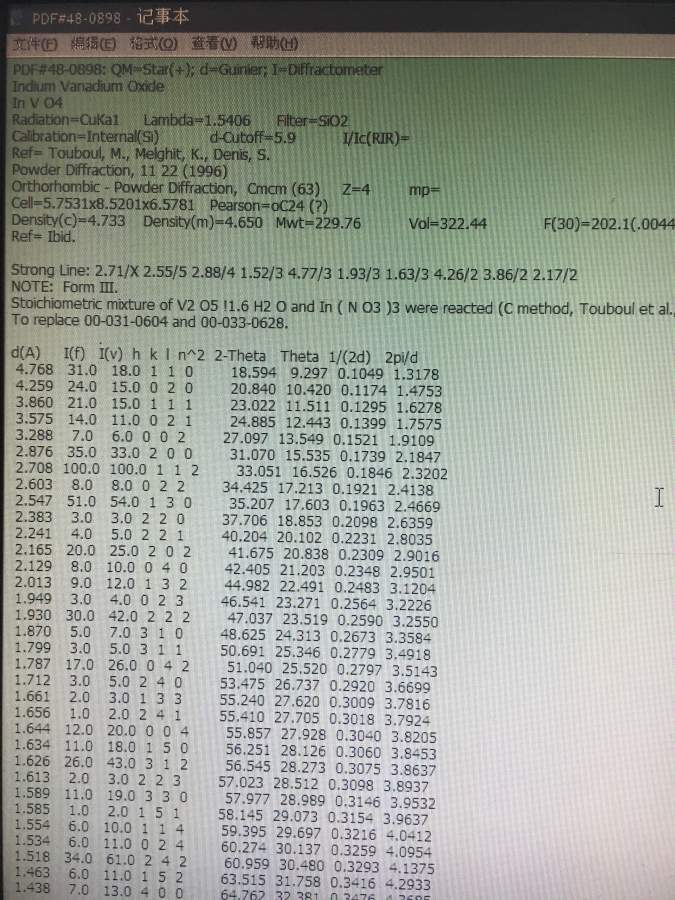

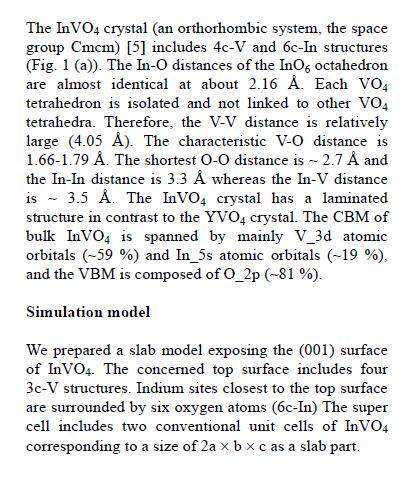

1）文献上说其沿着001晶面（看图片001），可是该标准卡上（看图片48）上hlk就没有001这个晶面，这是怎么回事，是我的标准卡不全吗？

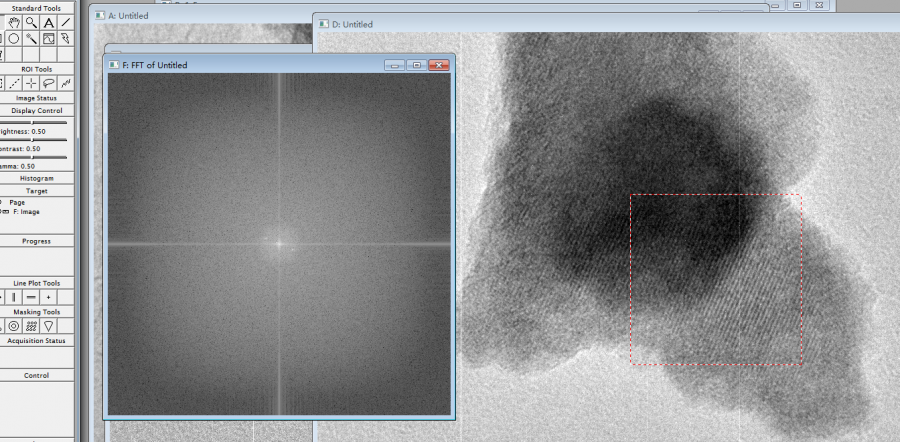

2）我用FFT量了截距然后求得导数得到斑点中心距两端亮点的距离均为2.612，即3.83A，对应应该是111晶面，而且这个晶面暴露地特别多（见图hrtem1）；同时还有少量的1.787A 对应（042）晶面？这是怎么回事，

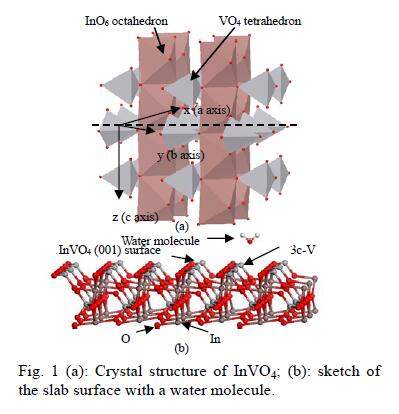

3）文献说该催化剂有InO6八面体和VO4四面体组成（见图晶体结构），但又说其正交晶相，我就想不明白，难道说正交晶相是针对整个晶胞来说的吗，两种晶体排布能组成一个正交晶胞？

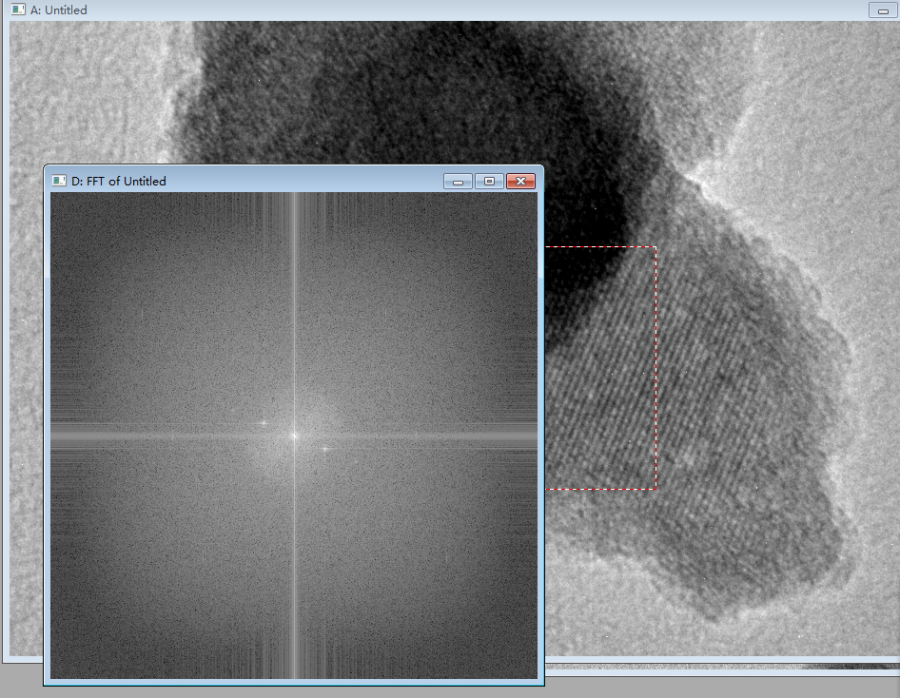

4）(见图片HRTEM -2)可见看到fft上有四个斑点几乎在一条直线上，截距3.9A和1.79A得到其分别对应（111）和（042），这两个晶面是在一条直线上的吗，如此我如何得知其晶面方向，我看很多人说是其斑点法线方向就是其晶面方向，那这两个重合吗？
忘不吝赐教，感激不尽~~~~

正交晶相的HR-TEM中FFT如何标出 晶面


正交晶相的HR-TEM中FFT如何标出 晶面-1


正交晶相的HR-TEM中FFT如何标出 晶面-2


正交晶相的HR-TEM中FFT如何标出 晶面-3


正交晶相的HR-TEM中FFT如何标出 晶面-4
HRTEM -2.png
回复此楼

» 猜你喜欢
1楼 2016-10-09 14:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiyu0801

银虫 (小有名气)
带轴问题吧，，

发自小木虫Android客户端
回复此楼
2楼2016-10-09 15:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyf_520

新虫 (初入文坛)
通过查资料，我知道111晶面是指abc截距都相等的正好是正交晶相的切面，我现在特别想知道这个切面 可能是VO4四面体的一个面吗？不好意思。完全没有空间意识
赞一下 回复此楼
3楼2016-10-09 15:56:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卫道士

铁杆木虫 (著名写手)

迷途小书童

【答案】应助回帖

(1) 001面就是002面
（2）因为正好你拍的晶向这个面最明显，其他面不正，看不到（你没有沿正带轴方向拍照）
（3）晶胞是正交的，晶胞内各种原子坐标给定，晶胞参数给定，结构就决定了；另一种表示方法，是强调结构单元，即XX八面体和XX四面体（一种材料里面同时存在这两种东西，就像混凝土里同时有石子和沙一样）以某种方式排布构成该种晶体结构。
这是两种不同的结构描述方式，等价的，强调重点不同而已；
（4）看起来不在一条直线上。标不出带轴，因为不唯一。标出晶面指数即可。
赞一下 回复此楼
人有多大胆，地有多大产
4楼2016-10-15 20:27:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卫道士

铁杆木虫 (著名写手)

迷途小书童
引用回帖:
3楼: Originally posted by fyf_520 at 2016-10-09 15:56:33
通过查资料，我知道111晶面是指abc截距都相等的正好是正交晶相的切面，我现在特别想知道这个切面 可能是VO4四面体的一个面吗？不好意思。完全没有空间意识

把结构用软件diamond等画出来，对比一下即可。
赞一下 回复此楼
人有多大胆，地有多大产
5楼2016-10-15 20:28:27
