[求助]
ANSYS-如何去除导入模型（装配图）的奇异点？
|
|

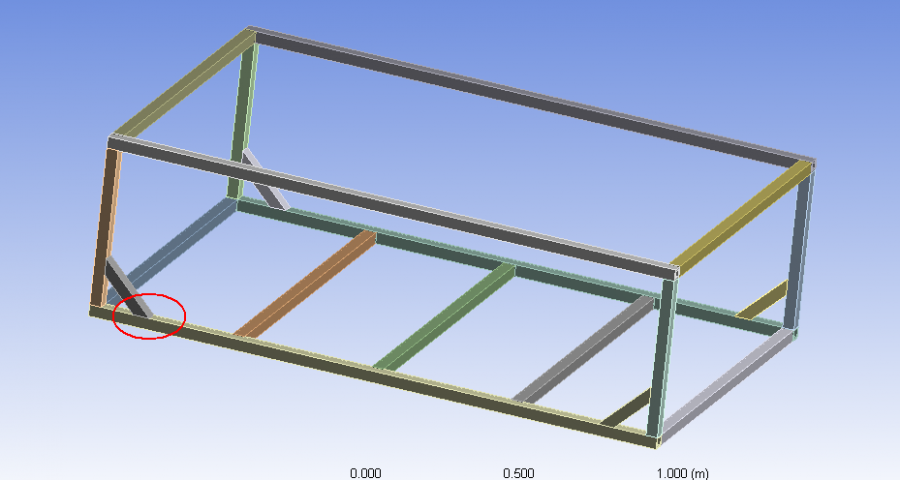

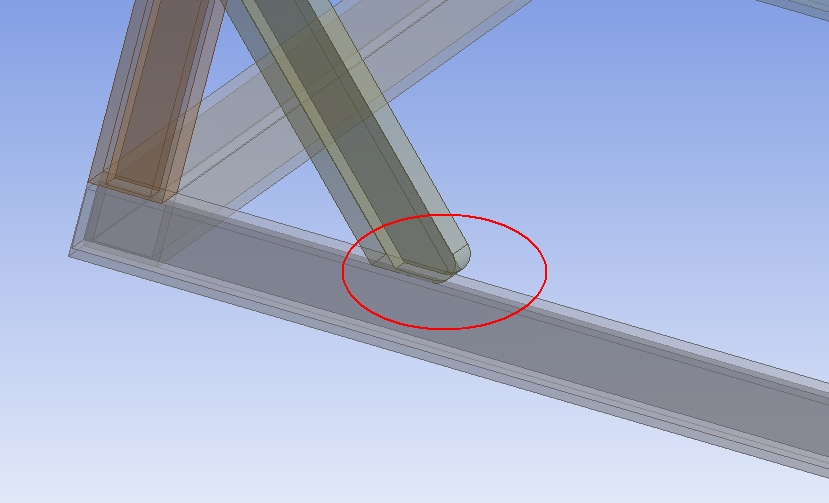

新人，金币比较少，抱歉。 ANSYS 新人，学过一门课用ANSYS 做有限元分析，基本工具会使用（也许吧） 现在想应用到一个箱子的载重分析，遇到一个难题，求助大神帮忙 如图（图一）是我们的箱子的框架（学生作业，太多缺陷，轻喷），红圈框出的地方很明显是个奇异点（应力集中点），目前想通过加圆角的方式去除这个奇异点，问题是，这个图是用Solidworks 画的装配图，所有梁都是单个零件然后装配起来的，如果加圆角的话会变成图二里的样子，而没办法做成两根梁之间的圆角。 求助：是否有办法对装配图施加圆角？或者是否有办法把装配图整体转化成单个零件图？或者各位大神对于这种问题是怎么解决的？？ 谢谢各位。  图一  图二 |
