[交流] ansys热传导

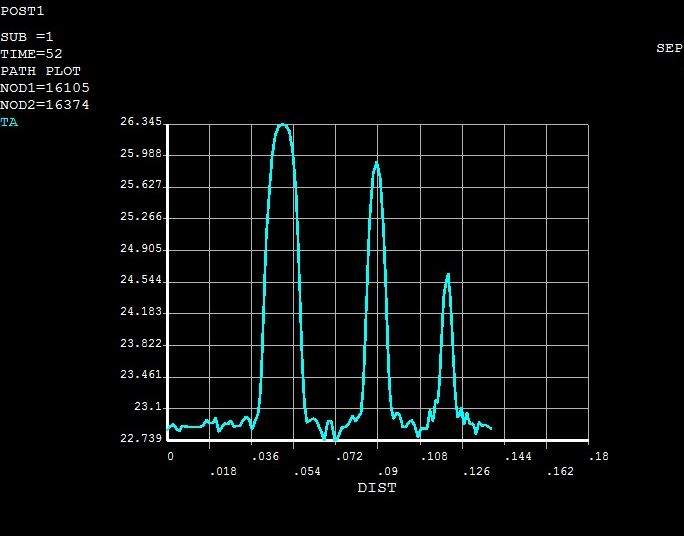

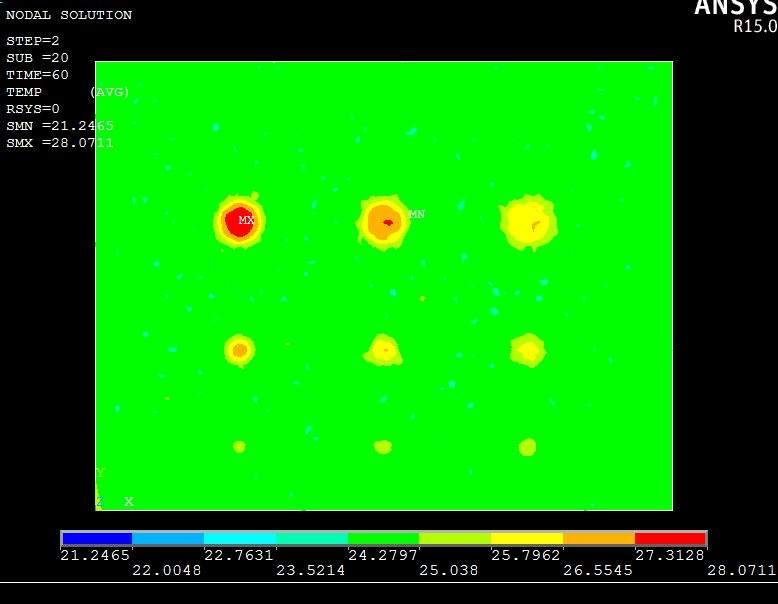

求问第二张图的底部为什么波动这么剧烈，按理说均匀区域的温度不应该是均匀的吗？是因为网格尺寸的大小还是网格划分的方式（本人采用的是智能和自由网格划分），对于这类模型是不是映射网格划分要好一些？

ansys热传导


ansys热传导-1
回复此楼

» 猜你喜欢
1楼 2016-09-29 10:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

huy12

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 光雪彩蝶 at 2016-09-29 14:36:47
恩，你说的对，可是造成第二张图底部图形变化（相当于均匀材质表面的温度变化）的波动似乎有点大而且理论上波动应该稍微平和一些吧？...

这跟你纵坐标的精度有关，你纵坐标精度太高了，如果改成1度的话，看起来就是一条平稳的曲线了
赞一下(2人) 回复此楼
想起那天夕阳下的奔跑，那是我逝去的青春
7楼2016-09-29 15:37:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名
★
光雪彩蝶: 金币+1 2016-09-29 14:37:45
本帖仅楼主可见
2楼2016-09-29 10:51:05
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

huy12

铁虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
光雪彩蝶: 金币+1 2016-09-29 14:37:30
图2和图1是对应的呀，横坐标是距离，在有洞的地方，温度就会出现峰值
赞一下 回复此楼
想起那天夕阳下的奔跑，那是我逝去的青春
3楼2016-09-29 14:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

光雪彩蝶

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by huy12 at 2016-09-29 14:27:01
图2和图1是对应的呀，横坐标是距离，在有洞的地方，温度就会出现峰值

恩，你说的对，可是造成第二张图底部图形变化（相当于均匀材质表面的温度变化）的波动似乎有点大而且理论上波动应该稍微平和一些吧？
赞一下 回复此楼
4楼2016-09-29 14:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
光雪彩蝶: 金币+5 2016-09-29 15:37:32
明显尺度感觉有问题 接触有问题
赞一下 回复此楼
5楼2016-09-29 15:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

光雪彩蝶

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 小七工作室1 at 2016-09-29 15:12:30
明显尺度感觉有问题 接触有问题

尺寸问题我设置过更小的，材质均匀处温度变化还是锯齿状的，至于接触问题，我不太明白，我只用了传导和对流（只设置了对流系数），还请不吝赐教！
赞一下 回复此楼
6楼2016-09-29 15:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

光雪彩蝶

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by huy12 at 2016-09-29 15:37:07
这跟你纵坐标的精度有关，你纵坐标精度太高了，如果改成1度的话，看起来就是一条平稳的曲线了...

系统默认单位为米，模型单位为毫米，模型的长度也就几十毫米而已
赞一下 回复此楼
8楼2016-09-29 15:41:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huy12

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
纵坐标的单位是摄氏度

发自小木虫Android客户端
赞一下 回复此楼
想起那天夕阳下的奔跑，那是我逝去的青春
9楼2016-09-29 15:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

光雪彩蝶

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 小七工作室1 at 2016-09-29 15:12:30
明显尺度感觉有问题 接触有问题

会不会是网格划分方式的问题，我用的是智能3级加自由网格，用映射划分会不会好些？
赞一下 回复此楼
10楼2016-09-29 15:44:45
