[求助] 管件的弹塑性仿真分析 已有3人参与

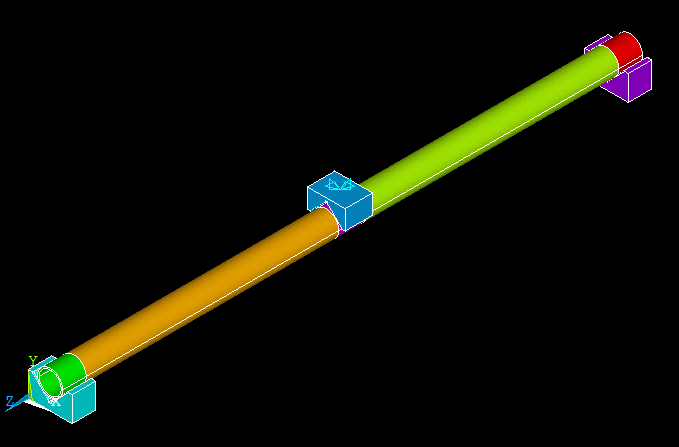

最近在ANSYS中基于弯曲管件的矫直，做材料的弹塑性分析，下图是我的仿真模型，两侧支架和压头都采用的V型槽。在仿真的时候首先添加的边界条件是：1、在支架与管件和压头与管件接触的三个地方建立接触对；2、在支架的两个底面上全约束；3、在压头的上表面约束水平面上的两个自由度。这是添加的所有约束条件，然后在压头的上表面施加载荷。目前尝试过位移载荷和力载荷两种方式（如下图），但结果总是出错或者很不理想，在此想跟大家探讨下，我的边界条件和载荷首先施加对不，然后在仿真操作时有什么我应该注意的设置没？

管件的弹塑性仿真分析


管件的弹塑性仿真分析-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-09-29 09:38:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
接触方面的考虑好了没
赞一下 回复此楼
2楼2016-09-29 15:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2016-09-29 15:13:37
接触方面的考虑好了没

接触对设置了，管件外表面为接触面，支架和压头为目标面
赞一下(1人) 回复此楼
3楼2016-09-30 08:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你得先说出的问题是什么啊。我建议你在管子上也加一个水平方向的约束，否则在implicit里位移解不唯一。或者加个摩擦也行。

发自小木虫IOS客户端
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
4楼2016-09-30 13:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
4楼: Originally posted by kingspin at 2016-09-30 13:28:40
你得先说出的问题是什么啊。我建议你在管子上也加一个水平方向的约束，否则在implicit里位移解不唯一。或者加个摩擦也行。

你好，这个水平方向约束就是限制管件的左右移动吧，我已经在他们接触的地方添加了接触对，设置了摩擦系数的。。那我就还在管件的一个端面上添加一个水平约束？

因为仿真了好多了，每次的问题都不一样，就算有结果了，也不正确，所以就想问问这些设置对了不
赞一下(1人) 回复此楼
5楼2016-09-30 15:14:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

63261936

至尊木虫 (文坛精英)

【答案】应助回帖

你这是一个非线性的问题，接触的非线性、几何的非线性，甚至包括材料的非线性
几何的非线性里面是否添加了应力-应变的关系曲线？
材料的非线性是否打开了大变形，你的材料参数如何设置的？是否完整合理？
接触的非线性里面对于接触对的各项参数是否设置合理？
剩下就是网格的划分也会影响的非线性问题的求解，还有就是收敛准则的设置
总之非线性问题还是挺麻烦的，慢慢实验吧，祝好！
赞一下(1人) 回复此楼
命若天定，我就定了你今生
6楼2016-10-03 20:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vonkamen

铁杆木虫 (职业作家)

乡村野夫
把有限元约束条件检查一下。轴向位移结束没有?摩擦力不能代替约束。所谓不理想是何意?变形还是应力?

发自小木虫Android客户端
赞一下 回复此楼
俺是砍材的
7楼2016-10-03 22:44:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 63261936 at 2016-10-03 20:19:14
你这是一个非线性的问题，接触的非线性、几何的非线性，甚至包括材料的非线性
几何的非线性里面是否添加了应力-应变的关系曲线？
材料的非线性是否打开了大变形，你的材料参数如何设置的？是否完整合理？
接触的 ...

你好，目前我没有添加应力-应变曲线（没有找到曲线参数），只是设置了相关材料参数，管件选用双线性随动强化模型，设置了材料的E,泊松比，密度，屈服和切线模量；材料的非线性已经打开了大变形；接触对里面主要更改了K5接触类型——bonded，其他的都是默认的；还有请问这个收敛准则我的应该怎么设置？前面我所说的那些设备合理吗？
赞一下 回复此楼
8楼2016-10-05 10:08:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
7楼: Originally posted by vonkamen at 2016-10-03 22:44:11
把有限元约束条件检查一下。轴向位移结束没有?摩擦力不能代替约束。所谓不理想是何意?变形还是应力?

你好，请问你说的轴向位移结束没有是指什么？
赞一下 回复此楼
9楼2016-10-05 10:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vonkamen

铁杆木虫 (职业作家)

乡村野夫
引用回帖:
9楼: Originally posted by klding at 2016-10-05 10:12:51
你好，请问你说的轴向位移结束没有是指什么？...

写错了，是‘’约束‘’！

发自小木虫Android客户端
赞一下 回复此楼
俺是砍材的
10楼2016-10-05 13:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 klding 的主题更新
