[交流] 风机叶片划分结构化网格出现负网格已有1人参与

模型为NREL Phase VI叶片，划分结构化网格，经过多次调整后还是有负网格，检查映射关系应该没有问题。

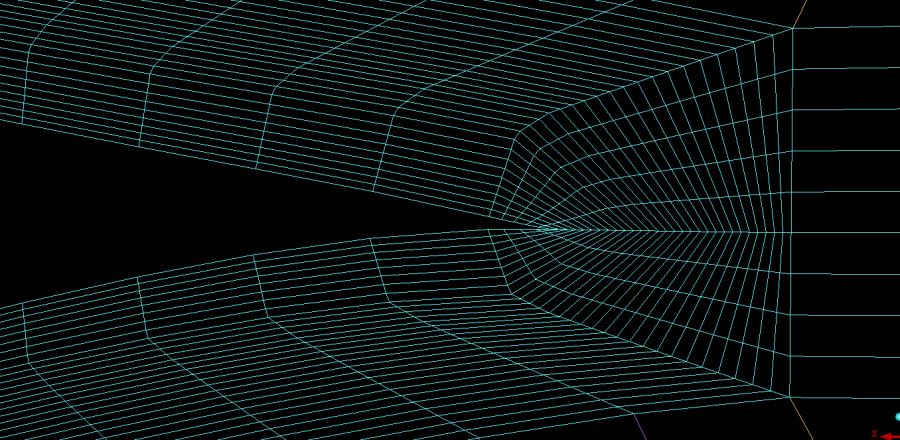

负网格主要集中在翼尾处，不知道是不是应为翼尾处太薄（翼尾处采用了C型网格划分）

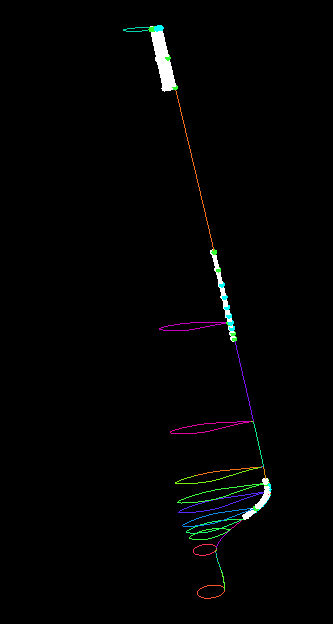

网格划分和BLOCK划分如下图所示，请各位指导，谢谢！



欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : Slide-Mesh-Udf.prj

2016-09-28 20:07:14, 18.25 K

2016-09-28 20:07:31, 1.5 M

2016-09-28 20:07:41, 1.5 M

2016-09-28 20:07:42, 18.25 K

1楼 2016-09-28 20:09:40

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

请问楼主，NREL phase VI 叶片建模数据怎样获得的？能告知吗？

2楼2018-10-29 16:52:25
