[求助] Fluent 匀速 已有2人参与

请问一下大家，在fluent里头，如何设置边界条件使得水流能在水管里匀速流动，不管是直管还是弯管，水流速度的大小都不变。拜托拜托！

@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢
YLD
1楼 2016-09-28 08:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦人_X

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
YLD10: 金币+2, ★★★很有帮助 2016-10-07 17:24:00
我对楼主问题的理解：在fluent定义水管的入口边界条件为速度边界即可（例如设置1m/s），这样水流就会恒速流进流体域，但是随着管路形式的不同，造成的沿程压力损失和局部压力损失也会不同，故而管路内部的流速会有差异，但是针对一个固定形式而言，流速在稳定计算后是稳定值
赞一下(1人) 回复此楼
2楼2016-09-28 08:16:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YLD10

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 追梦人_X at 2016-09-28 08:16:48
我对楼主问题的理解：在fluent定义水管的入口边界条件为速度边界即可（例如设置1m/s），这样水流就会恒速流进流体域，但是随着管路形式的不同，造成的沿程压力损失和局部压力损失也会不同，故而管路内部的流速会有差 ...

但为什么我在设置速度入口为 3m/s 之后，结果却是出口速度为零点零几米每秒。管道也不复杂，就是几个圆弧管道的连接，但水流速度还是差异很大。究竟要如何解决这个问题呢？能再说得详细点吗？

发自小木虫Android客户端
赞一下 回复此楼
YLD
3楼2016-09-28 09:00:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追梦人_X

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by YLD10 at 2016-09-28 09:00:02
但为什么我在设置速度入口为 3m/s 之后，结果却是出口速度为零点零几米每秒。管道也不复杂，就是几个圆弧管道的连接，但水流速度还是差异很大。究竟要如何解决这个问题呢？能再说得详细点吗？
...

和你确定两点：1.能不能上张图片说明白点？2.出口边界怎么给的？
赞一下(1人) 回复此楼
4楼2016-09-29 11:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YLD10

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 追梦人_X at 2016-09-29 11:08:53
和你确定两点：1.能不能上张图片说明白点？2.出口边界怎么给的？...

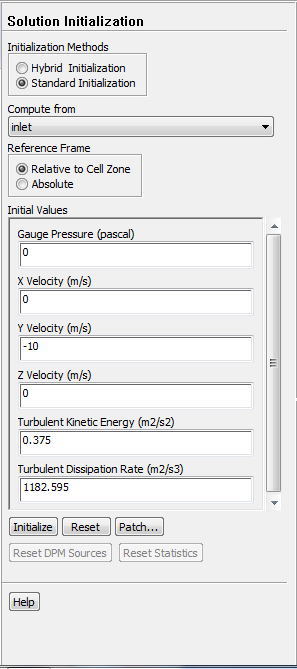

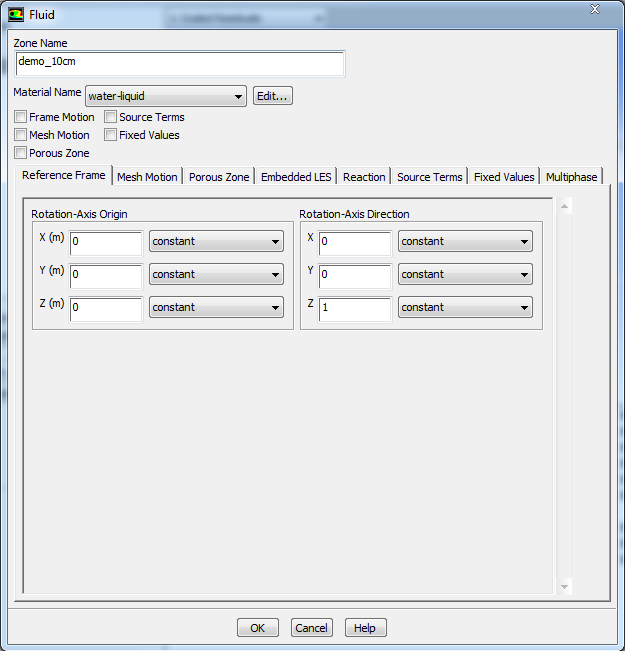

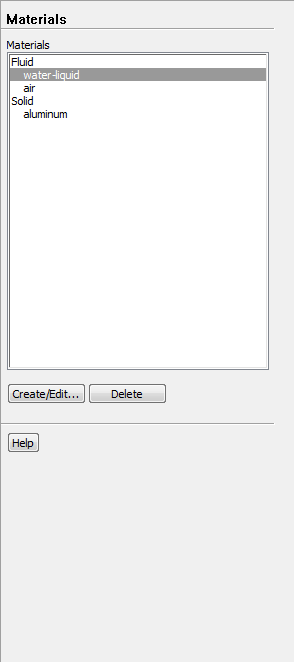

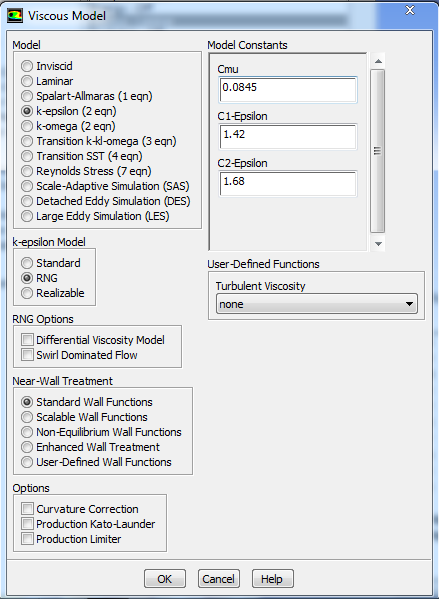

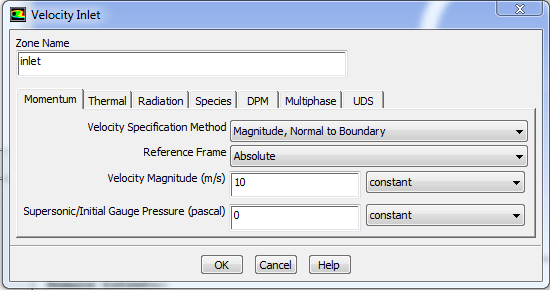

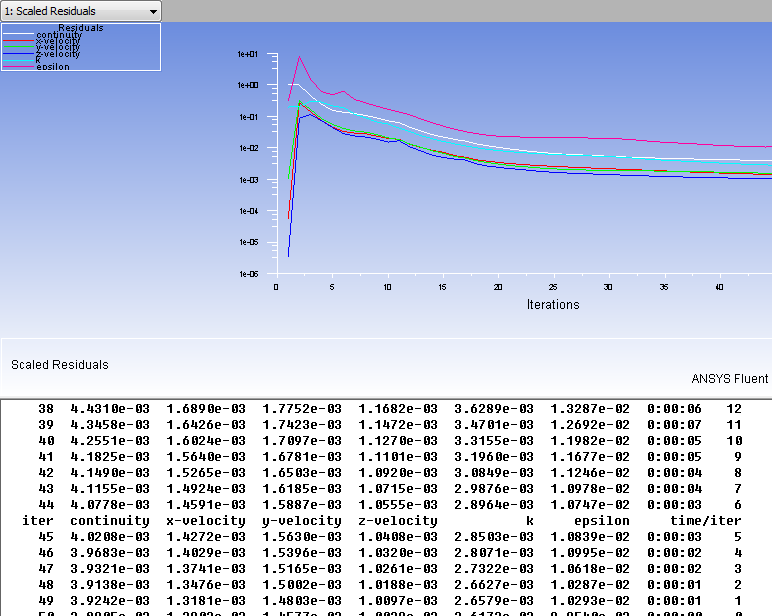

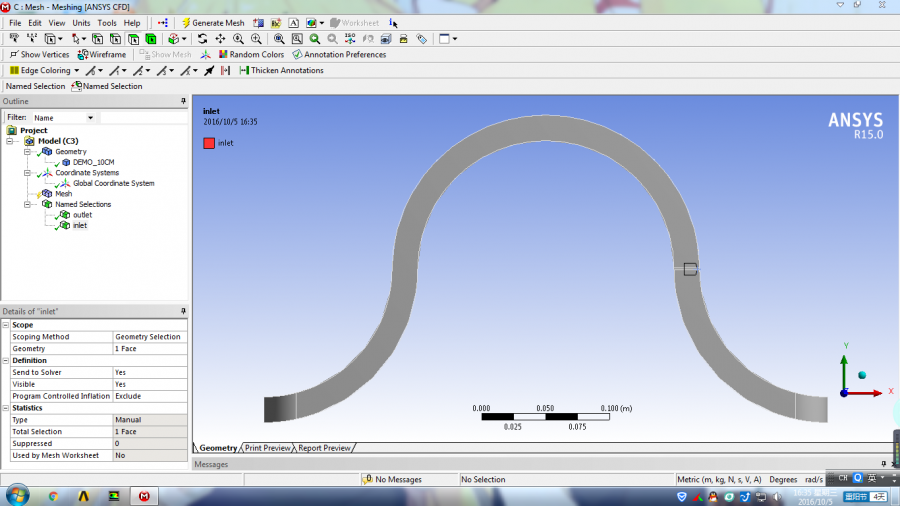

就设置了这些，结果残差曲线上速度一直在降
Fluent 匀速


Fluent 匀速-1


Fluent 匀速-2


Fluent 匀速-3


Fluent 匀速-4


Fluent 匀速-5


Fluent 匀速-6


Fluent 匀速-7
赞一下 回复此楼
YLD
5楼2016-10-05 16:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangpeng_hn

银虫 (小有名气)

【答案】应助回帖

★ ★
YLD10: 金币+2, ★★★很有帮助 2016-10-07 17:24:19

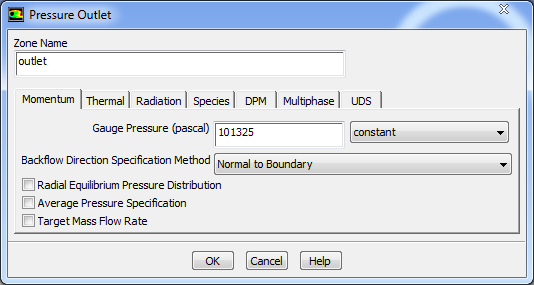

你的压力出口的压力值应为0，表示出口压力为大气压，fluent默认参考压力为大气压，所以出口压力设置为相对压力值就可以了。按照你的设置外界气压为两个大气压里，当然速度会很小。
赞一下(1人) 回复此楼
6楼2016-10-05 18:21:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YLD10

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by yangpeng_hn at 2016-10-05 18:21:24
你的压力出口的压力值应为0，表示出口压力为大气压，fluent默认参考压力为大气压，所以出口压力设置为相对压力值就可以了。按照你的设置外界气压为两个大气压里，当然速度会很小。

设成0也一样，速度还是在降
赞一下 回复此楼
YLD
7楼2016-10-05 18:42:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YLD10

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 追梦人_X at 2016-09-29 11:08:53
和你确定两点：1.能不能上张图片说明白点？2.出口边界怎么给的？...

我知道了，这个残差曲线显示的是计算值与真实值之间的差值，所以降到越小越好，对吧？但是，如何看出我这个管道内水是不是匀速流动的呢？

发自小木虫Android客户端
赞一下 回复此楼
YLD
8楼2016-10-05 23:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
