EIS曲线求助 已有2人参与
|

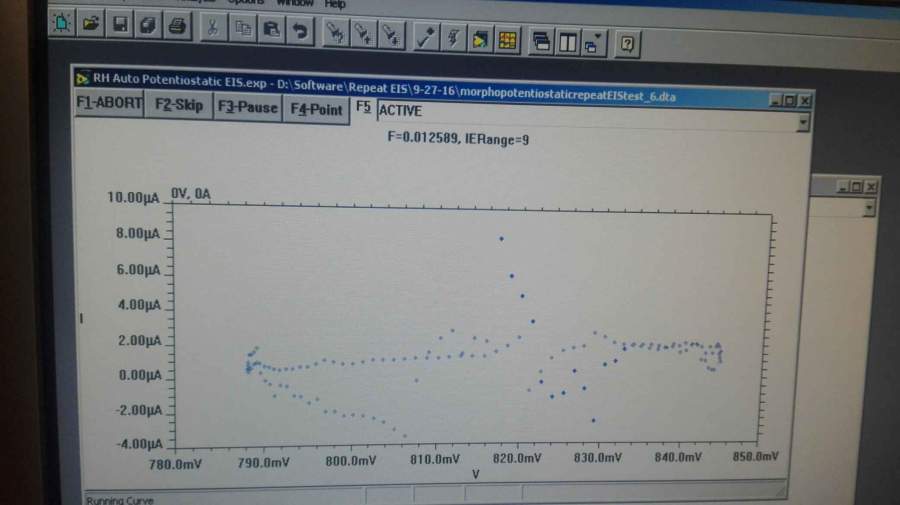

如图，绘制过程中曲线一点规律都没有，最后得到的bode图曲线点也很分散，初步评估噪音会有一定影响，但应该没这么大。不知道是什么原因导致的，求大神指点 @langzhizhou 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
上海工程技术大学生态与功能纺织品开发研究团队招收学硕专硕研究生
已经有0人回复
-
华南理工0703求调剂，总分336四六级已过
已经有2人回复
-
物理化学论文润色/翻译怎么收费?
已经有163人回复
-
青岛大学化学化工学院2026年招收调剂硕士研究生
已经有0人回复
-
新能源材料方向考研调剂招生（长江师范学院）
已经有0人回复
-
0854电子信息272求调剂！
已经有0人回复
-
化学-化工-材料-食品-生物-环境2026年研究生调剂（可以不考数学）
已经有0人回复
-
化学-化工-材料-食品-生物-环境-农业 2026年研究生调剂（可以不考数学）
已经有1人回复
-
070300一志愿211，312分求调剂院校
已经有4人回复
-
26年储能、电池方向博士申请
已经有0人回复
-
070300化学求调剂
已经有2人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
louderbe: 金币+1 2016-09-28 09:10:08
丁丁198911: 金币+15, ★★★很有帮助 2016-10-14 06:17:54
感谢参与，应助指数 +1
louderbe: 金币+1 2016-09-28 09:10:08
丁丁198911: 金币+15, ★★★很有帮助 2016-10-14 06:17:54
| EIS曲线有没有规律不是作图的问题，当时采用电化学工作站或其他仪器采集信号时EIS曲线若是平滑的，没有散点，那么作图出现散点则是你作图软件使用的问题。看你发的图片，你用的是auto lab 工作站吧，你的图形应该是实测时仪器显示的图谱，所以，你的曲线没有规律就是噪声大，可能是测试前电极浸在电解液中的时间较短，开路电位不稳定，测试过程中开路电位一直在变，而且变动范围较大。或者是电极夹头夹电极时与电极接触面积太小。 |
2楼2016-09-28 07:47:44
