dinosaur1123新虫 (著名写手)
|
[求助]
UDF编程问题，试了好几天还是不对，求大神指导 已有1人参与
|
|

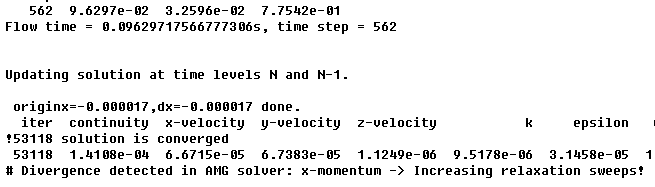

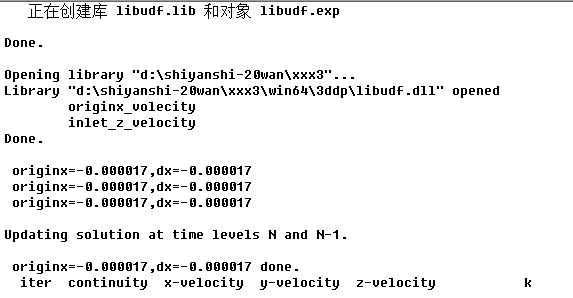

想模拟一个管道旋转并且有水平方向的振动，即X方向做简谐运动同时绕管子轴心旋转。用滑移网格写了一个UDF，但是总是调试不对，旋转轴心的坐标不随时间变化，并且算到第11步就报错。 程序如下： #include "udf.h" #include "stdio.h" #define PI 3.141592654 DEFINE_ZONE_MOTION(originx_volecity, omega, axis, origin, velocity, time, dtime) { real f, omegar, theta0, R, rpm; real s; real dx, ts; s=RP_Get_Real("flow-time"  ;ts=s-0.09424100816249847; /* 这是由于前面没有加X方向的振动计算了一段时间0.09424100816249847s */ rpm = 972.683363; /* 转速 */ f = rpm/60; omegar = 2*PI*f; theta0 = PI/2; R = 0.001; /* 幅值 */ velocity[0] = -1.* omegar * R * sin(omegar * ts + theta0); velocity[1] = 0.0; velocity[2] = 0.0; dx=velocity[0]*dtime; origin[0] = origin[0]+dx; origin[1] = 0.0; origin[2] = 0.0; *omega = 2*PI*f; Message("\n originx=%f,dx=%f",origin[0],dx); } DEFINE_PROFILE(inlet_z_velocity, thread, index) /* 这是定义入口速度，和上面没关系 */ { real x[ND_ND]; real r,r0; face_t f; begin_f_loop(f, thread) { F_CENTROID(x,f,thread); r0=x[0]*x[0]+x[1]*x[1]; r = sqrt(r0); F_PROFILE(f, thread, index) =0.51969*pow((1.0-r/0.025),0.14286); } end_f_loop(f, thread) } UDF编译完就先迭代了3次，这是什么原因？（见图1  ）然后就是origin[0]的值没有变化，第一步（图1）和第11步（图2  ）都是-0.000017另外，用全局变量把a=origin[0]的值存储再令origin[0]=a+dx也试过，也不行，求解释啊大神  |
