[求助]
封闭腔内液体蒸发模拟，蒸气密度和压力的问题
|

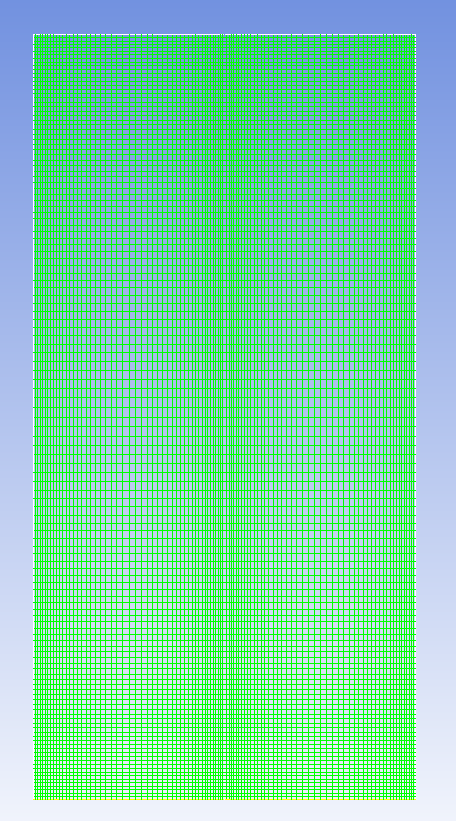

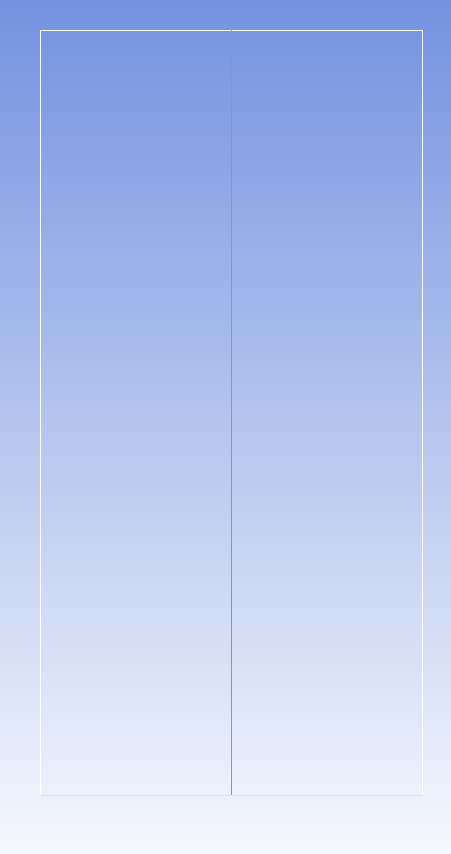

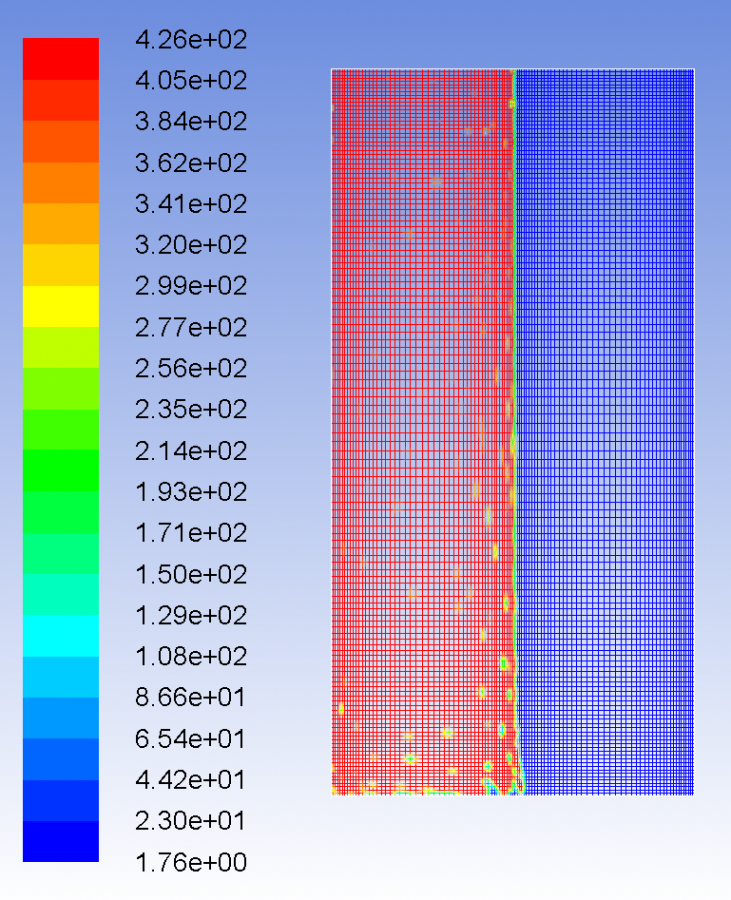

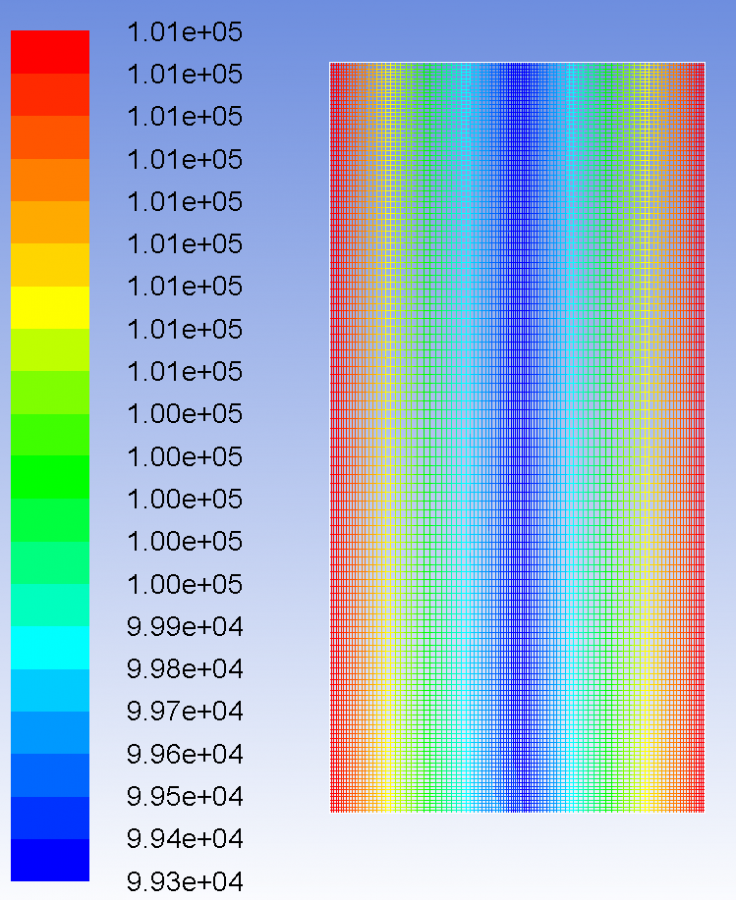

各位大神好。我想模拟液体在封闭腔内受热蒸发的过程。计算模型很简单（如下图一），由两个矩形构成，初始时，左边的矩形是液体zone，右边是气体zone，中间绿色线是气液分界面。两个矩形的黄色底边是旋转轴，左侧边和顶部边是加热面，右侧边是wall。液体的密度设置是为温度的一次函数，气体密度设为不可压理想气体。采用VOF模型，第一相为气体，第二相为液体。operating pressure 为 101325。初始化以后patch液体zone的温度，液体zone的体积分数为1，液体zone 和气体zone的pressure 为101325。计算了一段时间以后发现压力云图很诡异（图二），从气液分界线往两边逐渐变大，请问这是什么原因呢？气体的密度值不太对，从密度云图上看气体密度为1.76（图三），请问各位这个值是怎么出来的？我没有设置过气体密度相关的参数。 图一.PNG  图一网格.PNG  图二.PNG  图三.PNG |
