[求助] 超级电容器恒电流充放电参数设置 已有2人参与

我们小组最近在学习超电的知识。我们的活性物质为煤基炭材料，镍网做载流体，最近我们要测一下材料的充放电性能，但是不知道恒电流充放电的参数（窗口内的各项参数设置，不只是电流电压）如何设置，如果能附图一张那真真是极好的。菜鸟一枚，还望大家多多指点。

发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-24 19:29:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

778249885

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
对于恒流充放电的测试，主要设置的参数为电流和电压范围，
1：Cathodic Current和Anodic Current的设置，一般这两个参数值都是一样的，具体的这两个的值（电流）=你需要测量的材料的质量*电流密度。
2：然后就是HighE Limt（最高电位）和LowE limit（最低电位）的设置，这个的设置你可以参考一下你做的材料的相关文献的电位设置，如果你测过CV的话那么这两个参数的值和这个是对应的。
   Number of segments的可设置为4,6等。其他的参数设置几乎都用系统默认的。因为测试所用的电化学工作站的厂家不一样，所以只对CHI600D试用，其他的要视具体而定。以上如有纰漏的话，请指正，同是新人，共勉之。
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

年少有你
也无风雨也无晴
2楼2016-09-24 20:32:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoching

木虫 (正式写手)
看你是哪个品牌的电化学工作站，gamry,扎纳，普林斯顿都有专门的能源软件包（或者选项）根据充放电制度的不同输入也不同，henliu

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-09-25 01:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoching

木虫 (正式写手)
恒流充放电一般要输电流密度，和充放电次数。其他的不用设置

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-09-25 01:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoching

木虫 (正式写手)
还要设置充放电电压

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-09-25 01:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

年少有你

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 778249885 at 2016-09-24 20:32:58
对于恒流充放电的测试，主要设置的参数为电流和电压范围，
1：Cathodic Current和Anodic Current的设置，一般这两个参数值都是一样的，具体的这两个的值（电流）=你需要测量的材料的质量*电流密度。
2：然后就是H ...

非常感谢，启发很大。??

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-09-25 13:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strugglejsp

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by 778249885 at 2016-09-24 20:32:58
对于恒流充放电的测试，主要设置的参数为电流和电压范围，
1：Cathodic Current和Anodic Current的设置，一般这两个参数值都是一样的，具体的这两个的值（电流）=你需要测量的材料的质量*电流密度。
2：然后就是H ...

我怎么感觉你说的是CP啊，不是恒流充放电啊？
赞一下 回复此楼
7楼2016-09-25 17:44:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

778249885

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by strugglejsp at 2016-09-25 17:44:54
我怎么感觉你说的是CP啊，不是恒流充放电啊？...

我们一般采用计时电位法CP，测试恒流充放电
赞一下 回复此楼
也无风雨也无晴
8楼2016-09-25 20:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

年少有你

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 778249885 at 2016-09-24 20:32:58
对于恒流充放电的测试，主要设置的参数为电流和电压范围，
1：Cathodic Current和Anodic Current的设置，一般这两个参数值都是一样的，具体的这两个的值（电流）=你需要测量的材料的质量*电流密度。
2：然后就是H ...

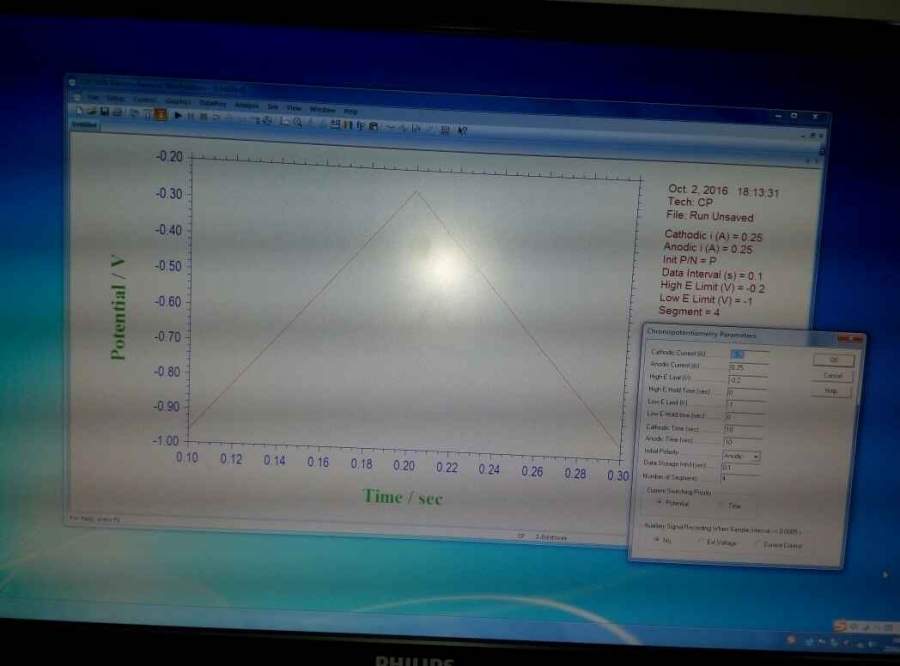

为什么我扫出来这样的图像，参数有什么问题吗
超级电容器恒电流充放电参数设置



发自小木虫Android客户端
赞一下 回复此楼
9楼2016-10-02 18:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strugglejsp

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 778249885 at 2016-09-25 20:17:32
我们一般采用计时电位法CP，测试恒流充放电...

我设置的CP之后三电极体系下测出来的怎么就是个台阶？求具体的设置参数，谢谢哈！
赞一下 回复此楼
10楼2016-10-03 11:12:44
