[求助] 请问这种图怎么用MATLAB画出来 已有4人参与

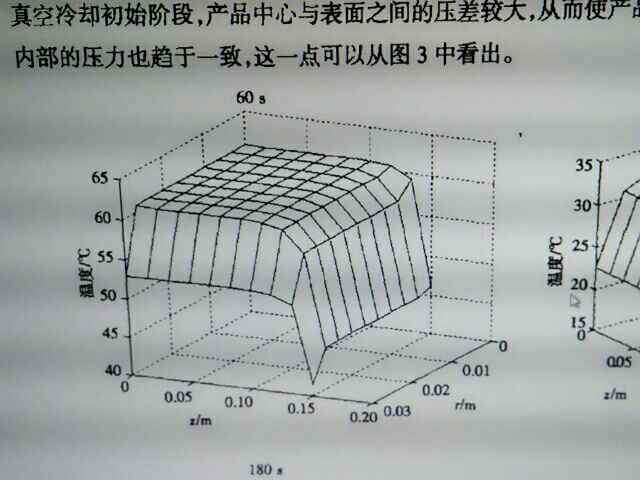

也就是温度，或者其他参数的分布图。谢谢啦

请问这种图怎么用MATLAB画出来


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-22 17:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

用户注销 (职业作家)

Matlab专家
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2016-09-22 20:03:16
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页
普通回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
mesh函数就可以画出这个图，与meshgrid命令配合画图
赞一下 回复此楼
没有极限，只有超越！
3楼2016-09-22 20:51:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenzengrun

木虫 (正式写手)
实在画不出来，调出数据用origin画

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-09-22 23:03:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Learn ABC

金虫 (著名写手)
引用回帖:
2楼: Originally posted by yanze at 2016-09-22 20:03:16
三维曲面插值即可
http://jingyan.baidu.com/article/2f9b480db303ec41cb6cc20c.html

http://www.cnblogs.com/pzxbc/archive/2012/02/14/2351708.html

好的，明天我试试

发自小木虫Android客户端
回复此楼
5楼2016-09-22 23:46:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Learn ABC

金虫 (著名写手)
引用回帖:
3楼: Originally posted by 512095518 at 2016-09-22 20:51:02
mesh函数就可以画出这个图，与meshgrid命令配合画图

好，主要没画过，你有这方面的例子吗？我看教程书上例子都特别简单

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-09-22 23:47:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Learn ABC

金虫 (著名写手)
引用回帖:
4楼: Originally posted by wenzengrun at 2016-09-22 23:03:25
实在画不出来，调出数据用origin画

问师兄他也说可以用origin画，但是哪个简单点呢？您知道吗？

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-09-22 23:49:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenzengrun

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
7楼: Originally posted by Learn ABC at 2016-09-22 23:49:13
问师兄他也说可以用origin画，但是哪个简单点呢？您知道吗？
...

其实都不麻烦，用matlab你得知道相关的函数，三维那几个函数命令你都看看图形是什么样子的，如果你知道了什么图用什么函数，那直接用matlab画就行。如果调数据用origin画，origin画图专业一点，可以直接选择数据画图，后期调节比较方便。但我感觉matlab画的三维线图一般都带有颜色，不是黑白的，其实这无所谓啦。

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-09-23 00:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
https://bime-matlab.blogspot.tw/2006/11/101meshgrid.html
CODE:
[X,Y] = meshgrid(-2:.2:2, -2:.2:2);
z=X.*exp(-X.^2-Y.^2);mesh(z)
赞一下 回复此楼
9楼2016-09-23 18:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by Learn ABC at 2016-09-22 23:47:55
好，主要没画过，你有这方面的例子吗？我看教程书上例子都特别简单
...

CODE:
[X,Y] = meshgrid(-8:.5:8);
R = sqrt(X.^2 + Y.^2) + eps;
Z = sin(R)./R;
mesh(X,Y,Z)

你要知道你的三维数据点，就好画图
赞一下 回复此楼
没有极限，只有超越！
10楼2016-09-24 13:47:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
