[求助] 求助CHI测量阻抗的问题 已有2人参与

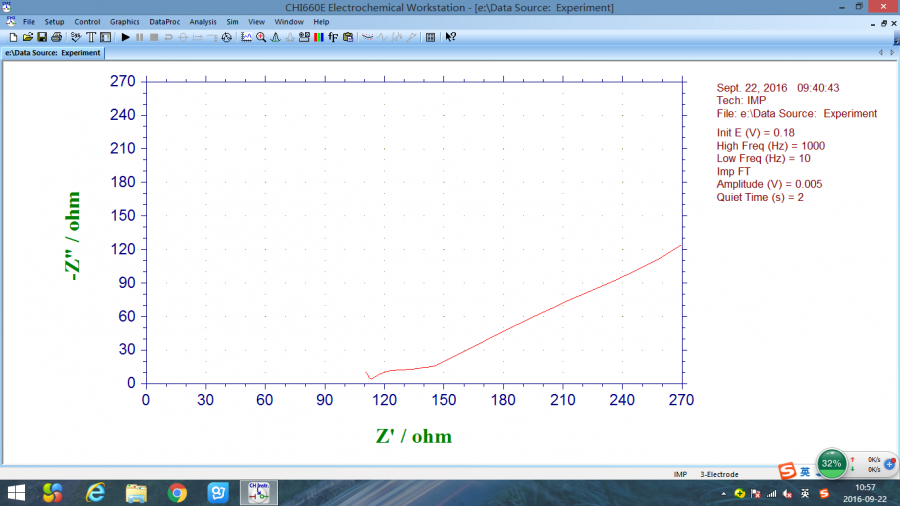

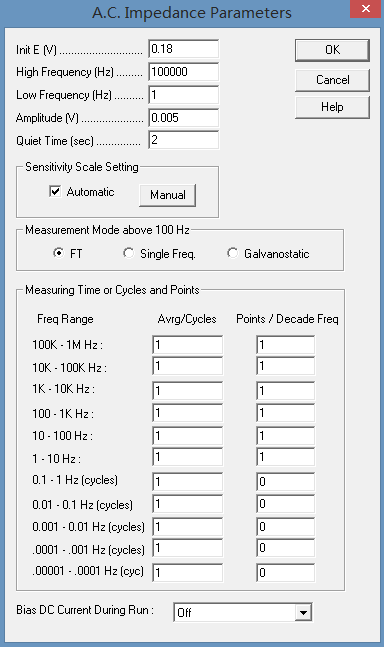

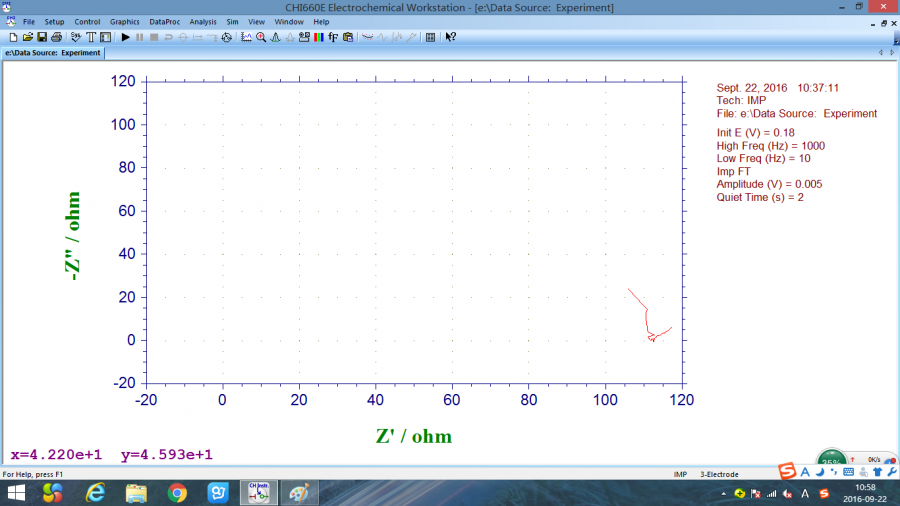

如图，CHI型号是660e，做阻抗测试，裸电极是正常的阻抗谱图，然而在修饰上一层导电聚合物之后，阻抗谱图的数据范围变得很小，应该是阻抗变小了，然而这个数据我没法用啊，如果还是要得到尾巴拖的长长的那种图，我需要在哪里改参数设置呢？
另外也问一下，CHI导出的阻抗txt数据，Z''的数值是负的，每次都要用origin额外处理。能否可以直接在CHI程序上设置下，导出正的数据？
拜谢！
求助CHI测量阻抗的问题
求助CHI测量阻抗的问题-1
求助CHI测量阻抗的问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-22 14:25:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_archer_

新虫 (小有名气)
不要沉啊不要沉啊
赞一下 回复此楼
2楼2016-09-22 15:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

123just

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
_archer_: 金币+5, ★★★很有帮助, 请问你是怎么测量开路电压的，用工作电极和参比的2电极体系扫it可以么？ 2016-09-23 09:11:54
你的材料EIS测试频率范围好小了，一般都是1M或者100KHz高频到0.1或者0.01Hz这样
另外你的电极修饰材料和未修饰的电极EIS初始电压都是一样的，做过修饰的话开路电压应该会变化吧
重新测试一下修饰材料的开路是多少，然后填在EIS初始电压中测试看看
赞一下 回复此楼
多多和大家探讨电化学的问题
3楼2016-09-22 15:59:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_archer_

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 123just at 2016-09-22 15:59:52
你的材料EIS测试频率范围好小了，一般都是1M或者100KHz高频到0.1或者0.01Hz这样
另外你的电极修饰材料和未修饰的电极EIS初始电压都是一样的，做过修饰的话开路电压应该会变化吧
重新测试一下修饰材料的开路是多少 ...

多谢，请问你是怎么测量开路电压的，用工作电极和参比的2电极体系扫it可以么？
赞一下 回复此楼
4楼2016-09-23 09:12:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olea

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
_archer_: 金币+10, ★★★★★最佳答案, 就是那个，多谢了，果断改了开路电压和检测区间后，可以测出需要的数据了 2016-09-23 09:30:41
引用回帖:
4楼: Originally posted by _archer_ at 2016-09-23 09:12:23
多谢，请问你是怎么测量开路电压的，用工作电极和参比的2电极体系扫it可以么？...

CHI通常最下面一个就是开路电位，尽量扫到稳定。
赞一下 回复此楼
5楼2016-09-23 09:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小飞人阿童木

新虫 (正式写手)
请问楼主解决这个问题了吗？同求
赞一下 回复此楼
6楼2019-02-28 20:55:58
