| 查看: 1543 | 回复: 0 | ||
[求助]
ICEM CFD网格划分技术实例详解 例题6.4
|
|

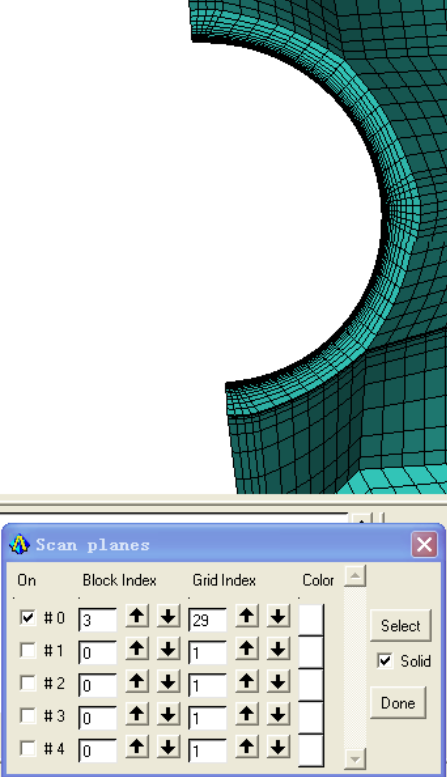

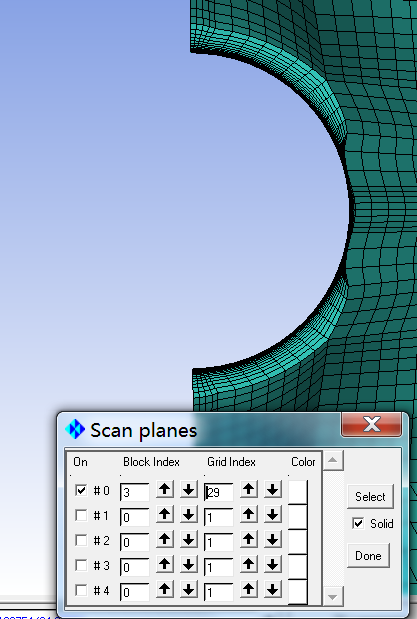

最近在学结构化网格画法，找到《ICEM CFD网格划分技术实例详解》，根据视频和书做6.4火箭外流的例题时碰到如下的问题 在火箭圆柱段近壁面处，网格逐渐收缩成一层，而教程上则不会，具体看图，我已经截图到和视频一样的位置方便对比 请教各位这是什么问题，如何解决？ 附上几何文件以及block文件 谢谢诸位  1.png  2.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Missile.blk
- 附件 2 : Missile.tin
2016-09-21 23:12:12, 95.05 K
2016-09-21 23:12:13, 89.58 K
