| 查看: 2540 | 回复: 1 | |||
[交流]
ABAQUS在热分析过程中，出现了明显不符合物理现象的结果，如何排查错误？ 已有1人参与
|
|

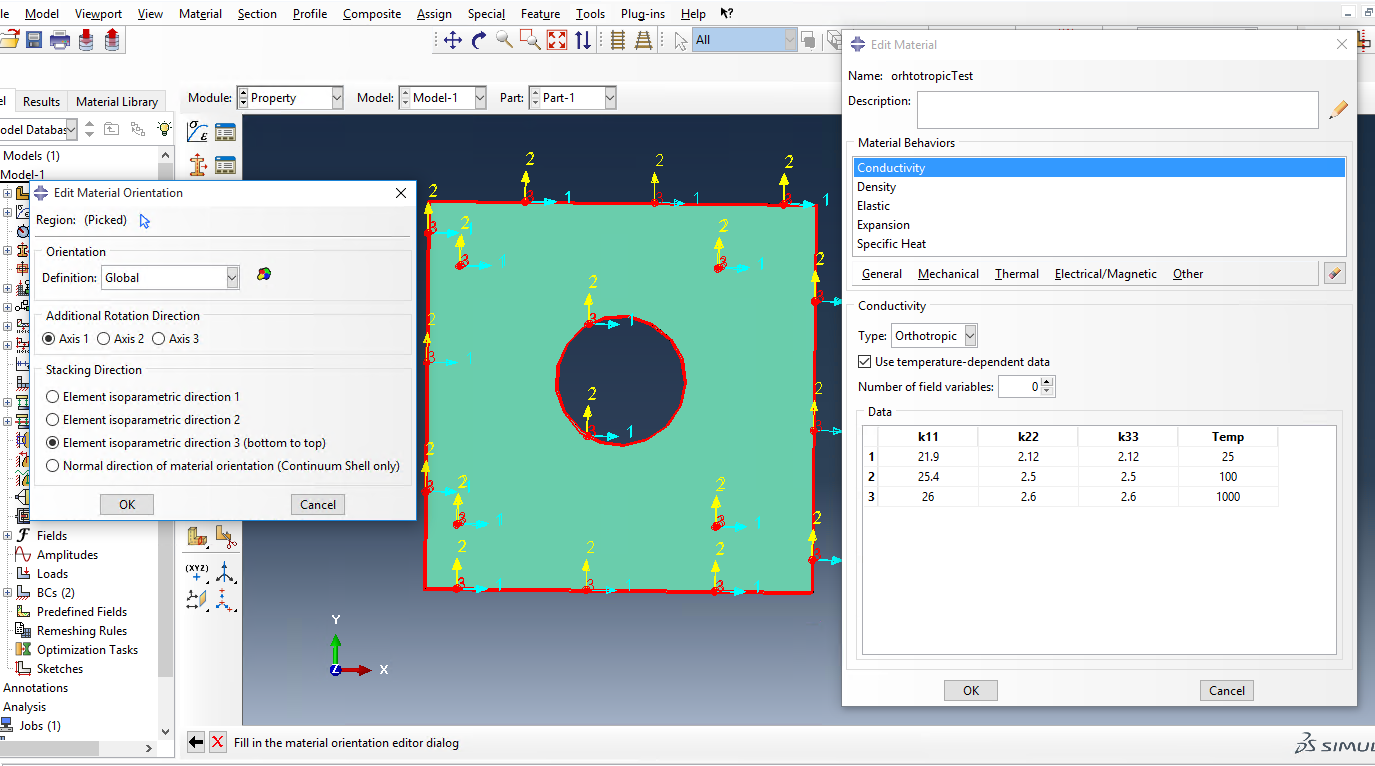

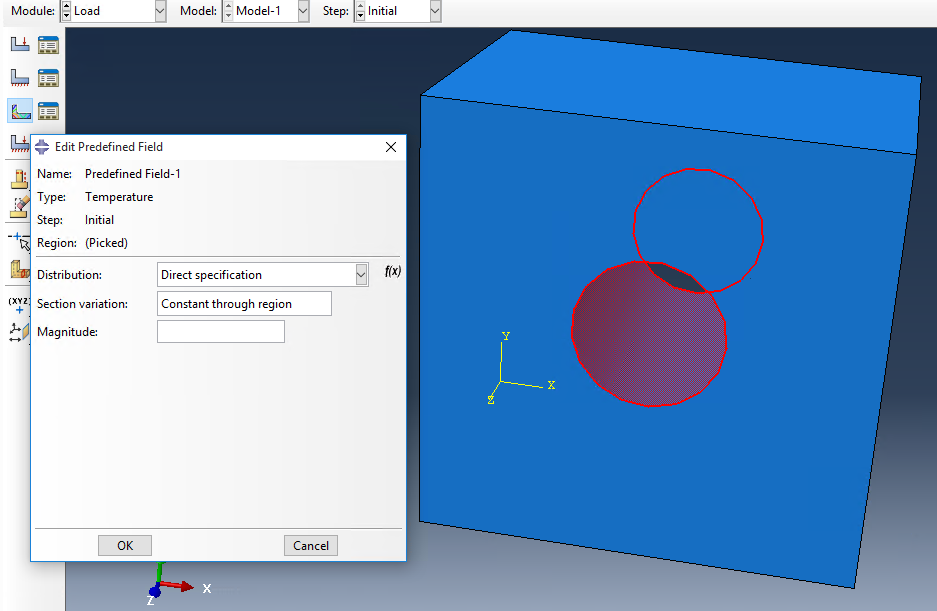

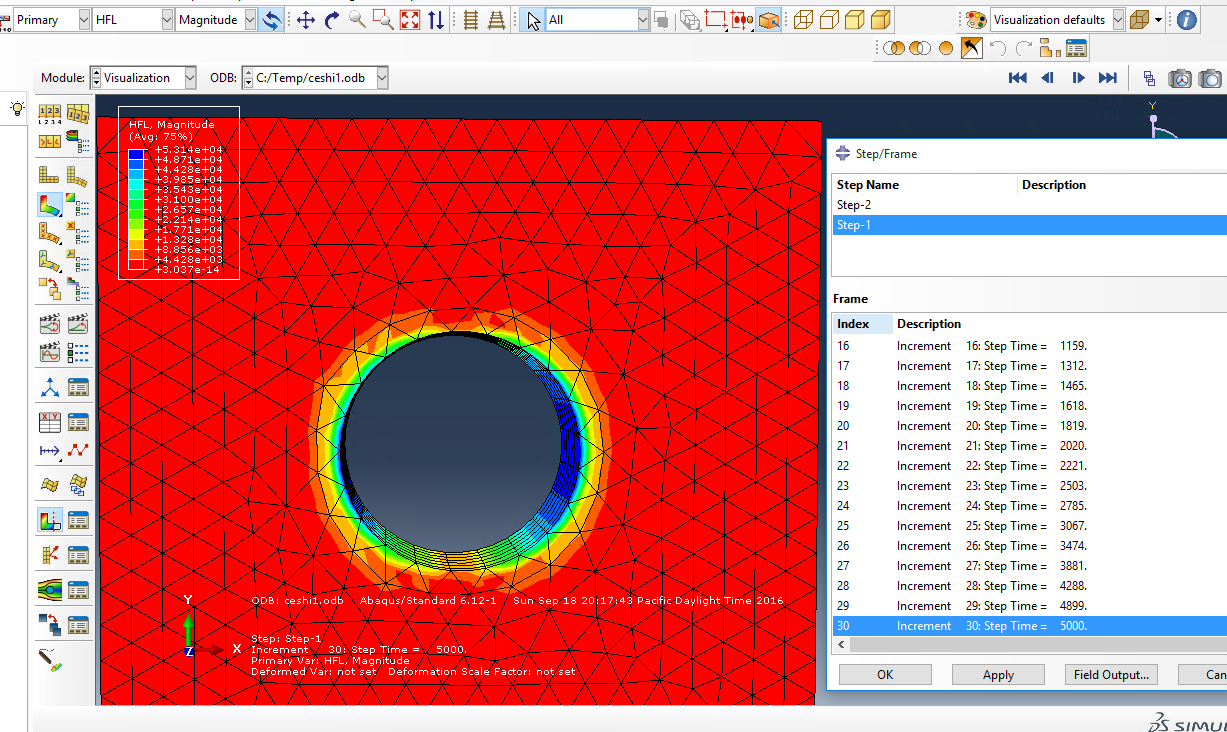

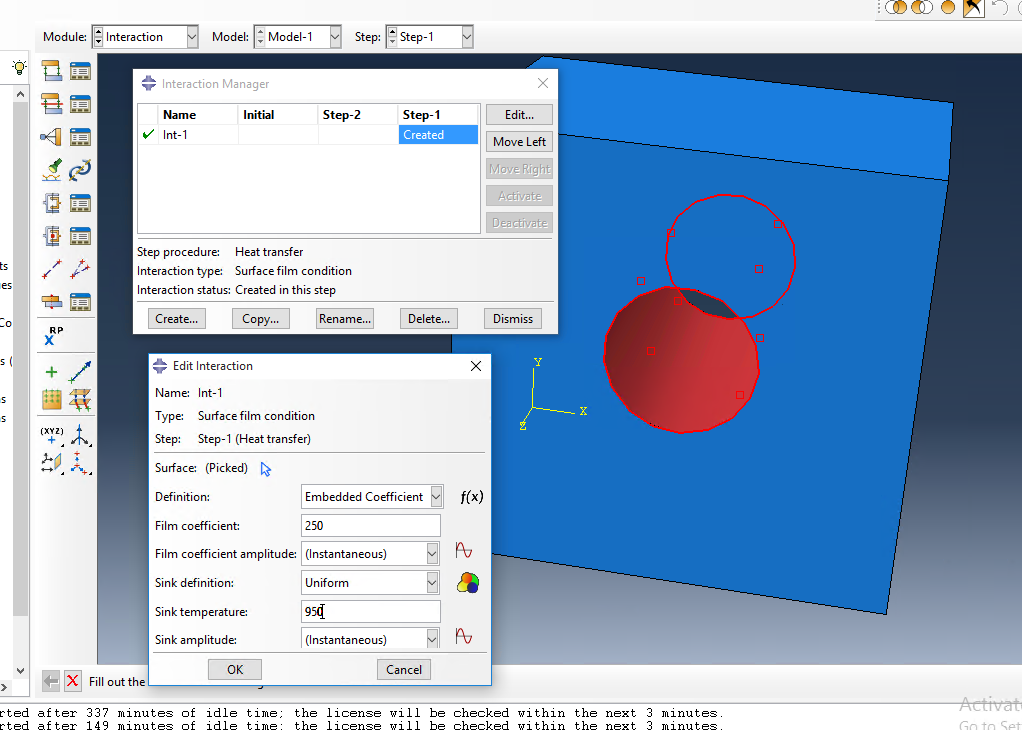

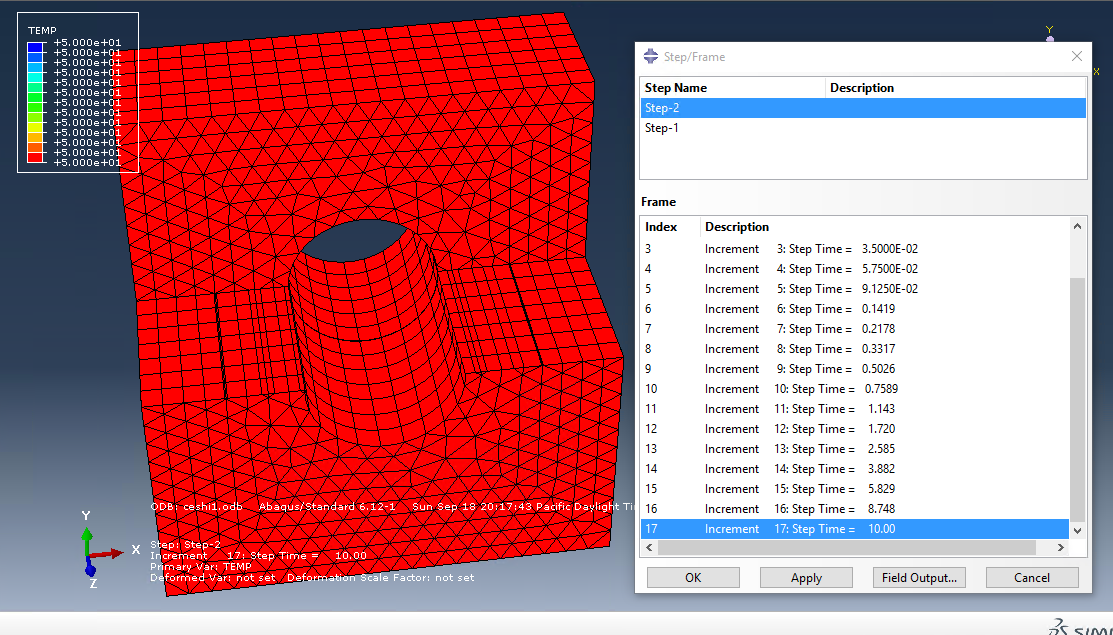

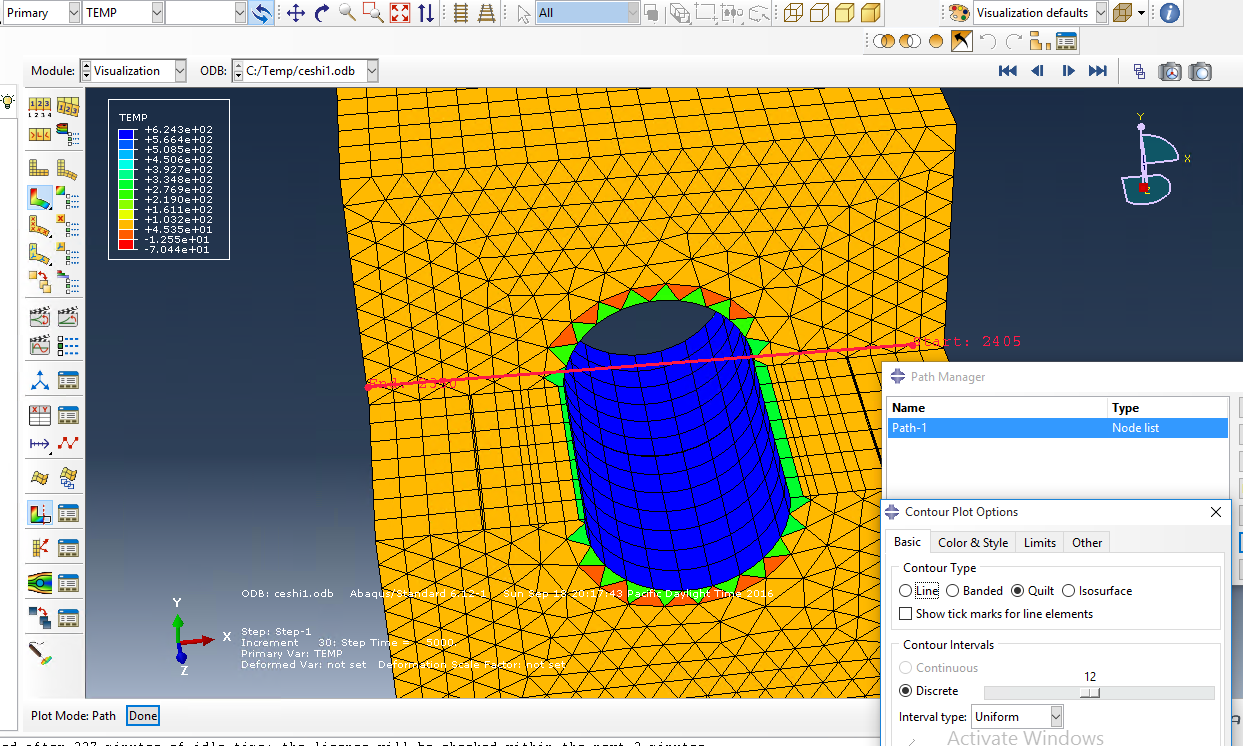

在学习ABAQUS的热传导，希望得出一个由各向异性材料制成初始温度为50摄氏度的带孔方块在中心进行均匀加热时瞬态温度场结果，假设界面传热速率高于材料导热速率十倍。结果运算结果中出现了-70°C的节点，与物理现象不符合，该如何排查错误。 通过预定义温度场没有得到预期结果，我选择建了一个稳态分析的分析步的替代方案，将环境温度设置为50摄氏度，这个分析步得到的温度场似乎符合我的需求。  我查到的文献都采用了预定义温度场，然而我在设置中发现只能设置表面状态，不知道这里是否是错误的原因？我该如何通过预定义场设置全局的温度场呢。 预定义场的设置界面如下图所示，我希望将红色的截面设置为950摄氏度，块体的初始温度为50摄氏度，然而只能选择表面进行设置，请问有其他方法设置吗？  通过第一个分析布，我得到了全局温度都为五十摄氏度的初始条件，在第二步中禁用第一步的边界条件，进入第二步加热分析步。热交换交互作用系数的设置，换热系数为材料热传导系数的十倍以上。  材料定义和各向异性方向的定义如下图所示  ‘最终的温度分布趋势基本吻合物理规律，热导率高的方向热流量高，热导率低的方向热流量低。  可是温度场却出现了不符合物理规律的问题，局部区域温度低于初始温度。  云图中红色的网格温度是零下，这与整个过程的物理现象显然是不符合的。选择isosurface中还发现，温度场似乎不连续。  希望大神帮我指点一下： 1.预定义场设置全局温度是否另有方法我没有找到，我这有通过添加分析步得到初始温度场是不是错误的原因。 2.如果不是分析步的思路有问题，还有可能是哪里出错了？ 希望大神能帮忙指点迷津，感激不尽。 不知为何加载不出图片，在知乎求助未果 https://www.zhihu.com/question/50793345 ,求大大帮忙。 |
