[求助] 在节点上施加移动热源问题 已有1人参与

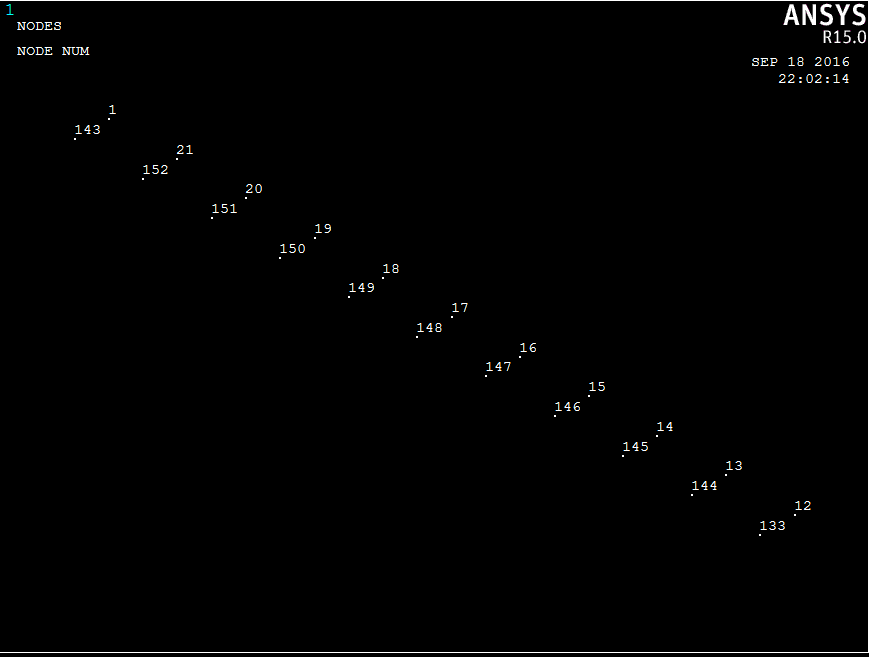

最近在用ANSYS做一个瞬态温度场仿真例子，有关移动热源的加载遇到了问题，如图1所示需要在平板的上表面施加一个随时间和位移变化的热流密度，现在已经算出在某时刻某个位置的热流密度，不是函数关系，做了一个表格来表示这三者之间的关系，其余表面施加对流换热系数，现在考虑是能否对上表面的节点进行施加热流密度，该表面的节点如图2所示，需要得到该表面上瞬时温度的变化，加载时需要运用APDL中的DO循环吗，该怎么去编程呢，还是运用表格加载的方式，但是这个表格怎么做，加载怎么加呢？或者可以提供其他的方法（最好详细点），本菜鸟不胜感激！

在节点上施加移动热源问题


在节点上施加移动热源问题-1
FE`ZS%)FN8T)PV9)7KLXWQE.png@wuming524
回复此楼

» 猜你喜欢
1楼 2016-09-18 22:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
给你一个思路试试：
  1  将整个分析时间分为若干小的时间段，每个时间段热流移动 1～2 排节点。
  2  对各个时间段进行循环：
     a. 确定该时间段中需要加载的节点 (一个时间段中有载荷的节点认为是不变的)；
     b. 计算出每个有载荷节点的载荷值，并将该载荷施加到相应的节点上；
     c. 设置求解选项并对该时间段进行求解。
  大致思路如此，你自己完善一下吧。
赞一下(1人) 回复此楼
2楼2016-09-19 07:19:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

名字长了好记

金虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2016-09-19 07:19:25
给你一个思路试试：
  1  将整个分析时间分为若干小的时间段，每个时间段热流移动 1～2 排节点。
  2  对各个时间段进行循环：
     a. 确定该时间段中需要加载的节点 (一个时间段中有载荷的节点认为是不变的)； ...

非常感谢！！

发自小木虫Android客户端
回复此楼
3楼2016-09-20 14:06:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mstone2017

新虫 (初入文坛)
楼主做出来了吗
回复此楼
4楼2019-10-17 17:42:03
