[求助] 结构力学分析，应力图的显示问题，整个模型都显示的最低应力颜色，求大神帮忙 已有1人参与

整个模型都显示的最低应力颜色，求大神帮忙

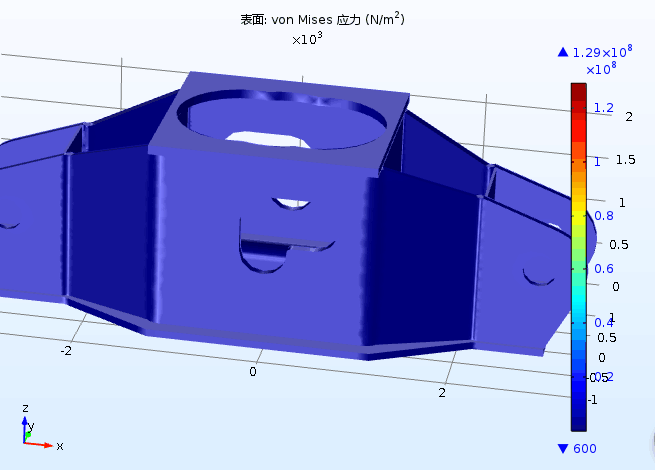

这是我计算的一个应力图   最大值达到了100MPa  但是看整个模型全是蓝色的
缩小范围也没什么改变  你知道怎么回事么？
最大应力位置也不知道怎么查看

结构力学分析，应力图的显示问题，整个模型都显示的最低应力颜色，求大神帮忙

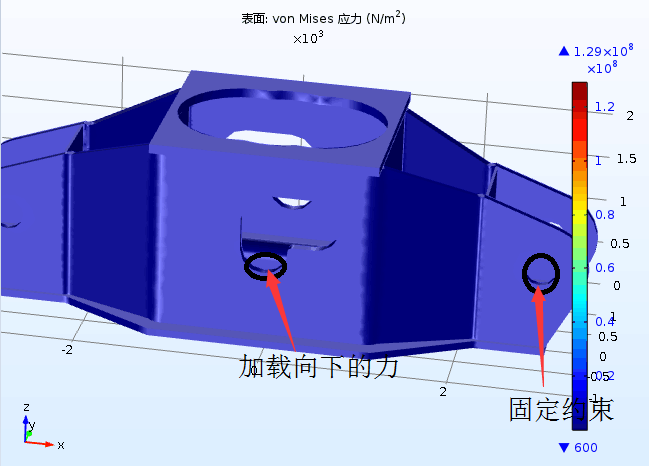

结构力学分析，应力图的显示问题，整个模型都显示的最低应力颜色，求大神帮忙-1
结构力学分析，应力图的显示问题，整个模型都显示的最低应力颜色，求大神帮忙-2
13.png@wuming524
回复此楼

» 猜你喜欢
1楼 2016-09-18 21:11:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

albertwowwow

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
q471416237: 金币+10, ★★★★★最佳答案, 确实是，出现了应力集中，值特别大，谢谢你，能留个QQ多多交流一下么？ 2016-09-19 07:27:58
说明你的模型里一定有von mises stress很大的地方，只不过很小，如果你放大某个区域（应该就是固定约束附近），就会看到红色的。
或者就像你调整颜色范围，自己输入数据，不用他默认一格一格那种，比如填从39000000到40000000，应该就能发现高应力的地方了。
赞一下(1人) 回复此楼
2楼2016-09-19 06:29:38
