[求助]
AlCu扩散焊总是出现怪异的现象。请求各位朋友帮助，非常感谢！ 已有4人参与
|
|

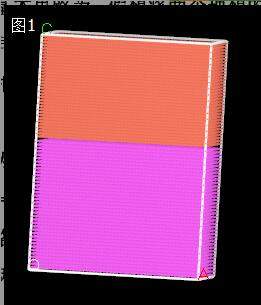

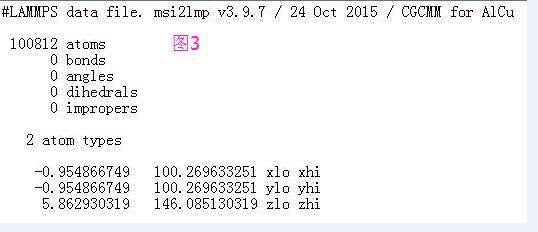

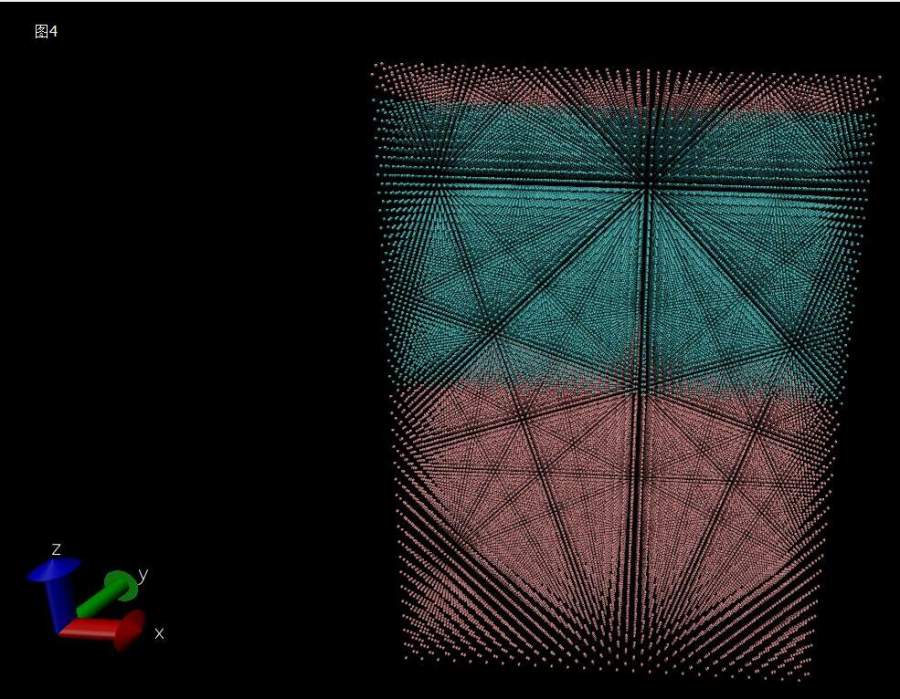

请问各位朋友：在做AlCu扩散焊模拟的时候，为什么总是在Cu的外缘出现基层Al原子呢？其中上为Cu，下为Al。图1位MS建立模型，图2位跑完动力学之后的模型。我也尝试过很多种解决方法，比如分别对Al和Cu体系进行驰豫，然后放在一起；采用pps边界；增加Z方向的厚度等，问题都没有得到解决。希望各路大神帮忙看看着到底是什么原因造成的，定当感激不尽！！！（建模思路：考虑到Al（晶格常数为0.4095）和cu（晶格常数为0.3615）晶格常数的不同，特选择Al的体积为25*25*19；Cu的体积为28*28*17.此时28/25=1.12，这个比值很接近0.4095/0.3615的比值，符合界面晶格匹配的要求，模型中原子总数为100812）。PS：有人跟我说过因为建模时xyz的起点坐标不是零，如图3；可能是造成这种现象发生的原因，在没有跑动力学之前看了一下模型的具体情况，如图4；此时在Cu的外缘出现了Al原子，难道这是建模的问题吗？还请各位大神不吝赐教，感激不尽！！！ 图1  图2  图4  图3 |
回复此楼» 猜你喜欢
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有9人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有9人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有8人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有9人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有6人回复
-
有多少人是今天查系统知道结果的？
已经有18人回复
-
面上意见出来了
已经有17人回复
|
如果在z方向是周期的，那就有两个界面。若你最下层原子坐标刚开始是盒子的下边界，优化后向下移动了一些，这样根据周期性边界条件，在显示时他们就跑到了盒子顶上。 发自小木虫IOS客户端 |
鑫影不离
10楼2016-09-22 00:02:21
abinitio
版主 (著名写手)
- 模拟EPI: 2
- 应助: 221 (大学生)
- 贵宾: 0.093
- 金币: 7365.2
- 散金: 3917
- 红花: 57
- 帖子: 1317
- 在线: 485.2小时
- 虫号: 368545
- 注册: 2007-05-11
- 性别: GG
- 专业: 凝聚态物性I:结构、力学和
- 管辖: 分子模拟
2楼2016-09-18 10:43:46
