[求助]
如何用udf定义VOF模型相界面上UDS的边界条件？ 已有2人参与
|

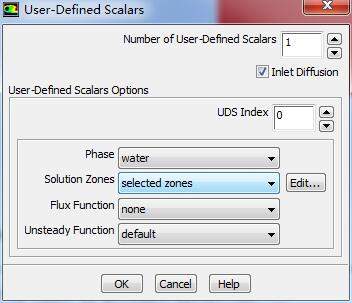

| 请教一个问题，在fluent VOF模型里面，如果使用了UDS，该UDS只在其中液相区域进行计算。现在想用UDF定义vof的相界面上UDS标量为恒定值。这个时候应该使用DEFINE_PROFILE宏吗？但是这个宏往哪儿加呢？要定义的的相界面虽然对UDS来说是边界，但是并不是几何上的边界，在boundary conditions里面并没有合适加这个边界条件的地方。DEFINE_PROFILE我已经写了，通过C_VOF的值判断边界定义单元格F_PROFILE的值，但是写完以后找了半天没弄明白应该从哪里加这个udf。若有大牛指点一二，不胜感激！ |
回复此楼» 猜你喜欢
面上提前没消息，有中的吗
已经有12人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有9人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
三个小石子
荣誉版主 (职业作家)
小木虫能源部长
- 仿真EPI: 1
- 应助: 42 (小学生)
- 贵宾: 2.331
- 金币: 11926.5
- 散金: 1861
- 红花: 30
- 沙发: 17
- 帖子: 4400
- 在线: 4808.7小时
- 虫号: 684580
- 注册: 2008-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
2楼2016-09-17 20:07:15
dai26520
专家顾问 (著名写手)
-
专家经验: +219 - 仿真EPI: 1
- 应助: 224 (大学生)
- 金币: 4097
- 散金: 4143
- 红花: 107
- 帖子: 1850
- 在线: 529.6小时
- 虫号: 1619980
- 注册: 2012-02-16
- 专业: 高分子合成化学
- 管辖: 仿真模拟
3楼2016-09-18 08:23:07
|

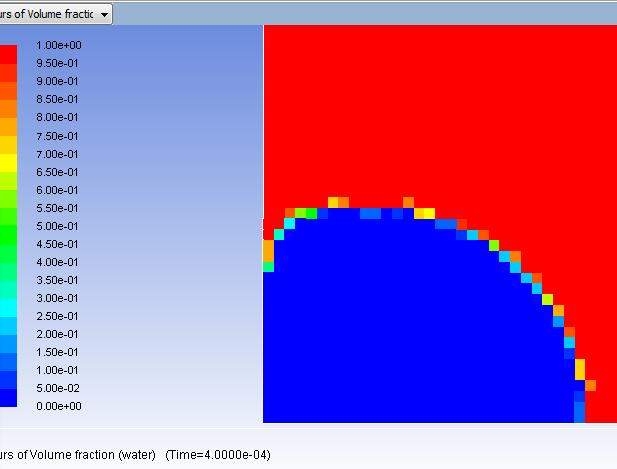

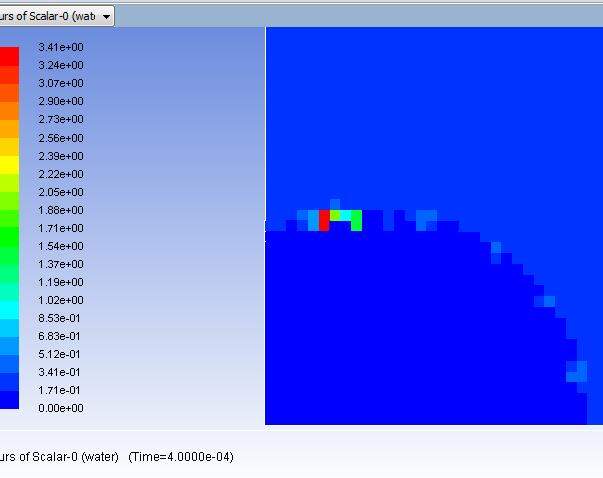

你好，打搅了，想再请教个问题，我用Define_adjust定义了气液边界的uds变量（物理意义为气体分子浓度）为定值（即饱和浓度），意在模拟壁面反应过程中溶液过饱和的气体分子向气液界面扩散从而使气泡长大的过程。但是计算过程中会出现一些错误，例如某一步的边界上一些点的uds值忽然间不合理地骤增。图像上可以看到边界上有些点并没有被ajust成定值，反而不正常地一路上升，高于液相本体的浓度。   调试了很久都解决不了，一直没想明白原因，只好再次叨扰。这是我的UDF，若方便的话烦请大神赐教。  DEFINE_ADJUST (interface_concentration,domain) { int phase_domain_index; cell_t cell; Thread *gas_th; Domain *subdomain; if (! Data_Valid_P()) return; sub_domain_loop(subdomain,domain, phase_domain_index) { thread_loop_c (gas_th,subdomain) { begin_c_loop_all (cell,gas_th) { if ((C_VOF(cell,gas_th)>=0.1)) % 如果气体体积大于0.1且UDS值大于0.26，则赋值使该单元格的UDS值为0.26。也即设气体含量大于0.1的边界区和气相区的uds为定值。 { if(C_UDSI(cell,gas_th,0) >= 0.26) { C_UDSI(cell,gas_th,0) == 0.26; } } } end_c_loop_all (cell,gas_th) } } } |
4楼2016-10-09 13:27:40
？ 5楼2016-10-09 13:30:45
dai26520
专家顾问 (著名写手)
-
专家经验: +219 - 仿真EPI: 1
- 应助: 224 (大学生)
- 金币: 4097
- 散金: 4143
- 红花: 107
- 帖子: 1850
- 在线: 529.6小时
- 虫号: 1619980
- 注册: 2012-02-16
- 专业: 高分子合成化学
- 管辖: 仿真模拟
6楼2016-10-09 17:39:58
7楼2016-10-09 17:42:02
8楼2022-03-04 13:46:59
