[求助] 我想问一下大家,正常齿轮咬合是有几个接触点,,齿轮的非工作面有没有咬合接触 已有3人参与

rt,请大家帮忙解答一下,主要是本人不是这个额专业,但要用到,谢谢大家了
回复此楼
学会寂寞、学会孤独
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北江南岸

木虫 (正式写手)

呆呆虫

正常咬合应该是线面接触,不是点接触。所谓的非工作面应该是不接触的。

发自小木虫Android客户端
2楼2016-09-17 18:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
齿轮副的接触齿数是根据大小齿轮的速比来变化的。比如速比大,那么大齿轮大,小齿轮相对较小,那么接触的齿数就少一些;如果速比为1,那么接触齿数就相对多一些。
另外模数大的接触齿数少,模数小的接触齿数多。
接触齿数决定了承载能力,接触齿数多接触面积大,所以为了增加接触面积,人们增加齿轮宽度,并发明了斜齿轮、螺旋齿轮。
最后回答你齿轮正常咬合的接触齿数是根据载荷计算做出选择得来的,不能说接触少的不正常,也不能说接触多的正常。
齿轮的工作面是依次咬合接触的,而非工作面因为有间隙是不接触的。
sf
3楼2016-09-18 12:09:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)

感谢参与,应助指数 +1
本帖内容被屏蔽

4楼2016-09-19 13:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SundyWANG

铁虫 (正式写手)

5楼2016-09-20 07:37:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SundyWANG

铁虫 (正式写手)

6楼2016-09-20 07:37:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SundyWANG

铁虫 (正式写手)

7楼2016-09-20 07:38:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SundyWANG

铁虫 (正式写手)

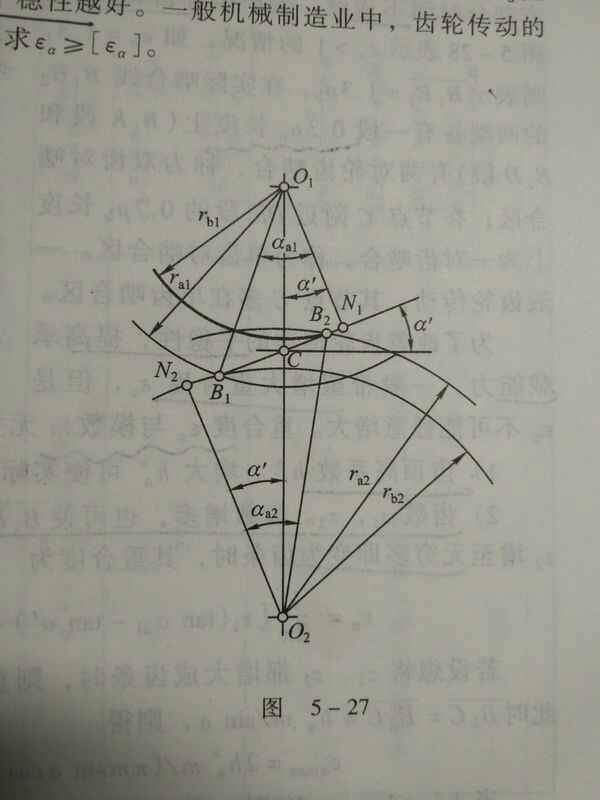

实际啮合线长度比基圆齿距的比值,是齿轮重合度,表示同时参与啮合的齿数多少的。

发自小木虫Android客户端
8楼2016-09-20 07:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

不太清楚你问的正常齿轮指的是什么,是普通的渐开线齿轮传动吗?
在这种传动中一对齿轮接触时只有一个啮合点,而齿轮工作时有几对齿啮合可以用重合度来表示;
正常来讲重合度应该大于1,一般要求设计时大于1.4,在少齿差传动中偶尔也容许小于1,
直齿传动时一般小于2,在螺旋齿轮传动中则可以更大
出于干涉的考虑,齿轮的非工作齿面一般是不容许接触的
9楼2016-09-21 07:52:14
