[求助] 想用solidwords 做下面这样的图,请问是怎么做的? 已有1人参与

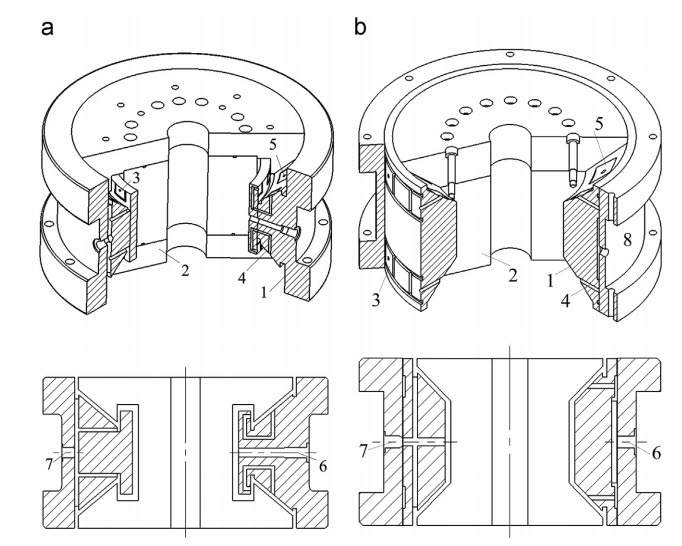

想用solidwords 做下面这样的图,请问是怎么做的?

想用solidwords 做下面这样的图,请问是怎么做的?
2016-9-15 9-18-02.jpg
回复此楼
远离浮躁
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外来户

银虫 (正式写手)

应该不难吧,画出三维生成轴测图再局部剖呀

发自小木虫Android客户端
2楼2016-09-15 14:00:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alias_

金虫 (小有名气)

趁早
3楼2016-09-15 14:07:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tao346538423

木虫 (正式写手)

博士

引用回帖:
2楼: Originally posted by 外来户 at 2016-09-15 14:00:40
应该不难吧,画出三维生成轴测图再局部剖呀

请问局部刨视图在哪个位置啊

发自小木虫Android客户端
远离浮躁
4楼2016-09-15 22:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

china96301

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
tao346538423: 金币+10, ★有帮助 2016-09-18 10:34:29
引用回帖:
4楼: Originally posted by tao346538423 at 2016-09-15 22:17:55
请问局部刨视图在哪个位置啊
...

找一本solidwork的书好好看看吧,不想花钱的话的可以在网上搜一本电子版,实在不想麻烦,打开软件画个图,软件中各个按钮点开看看,就知道了
5楼2016-09-18 10:24:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

martaik

金虫 (正式写手)

剖的时候切割线选择旋转转折切割线就可以了
6楼2016-09-18 13:27:49
