[求助]
fluent进气道流场模拟
|
|

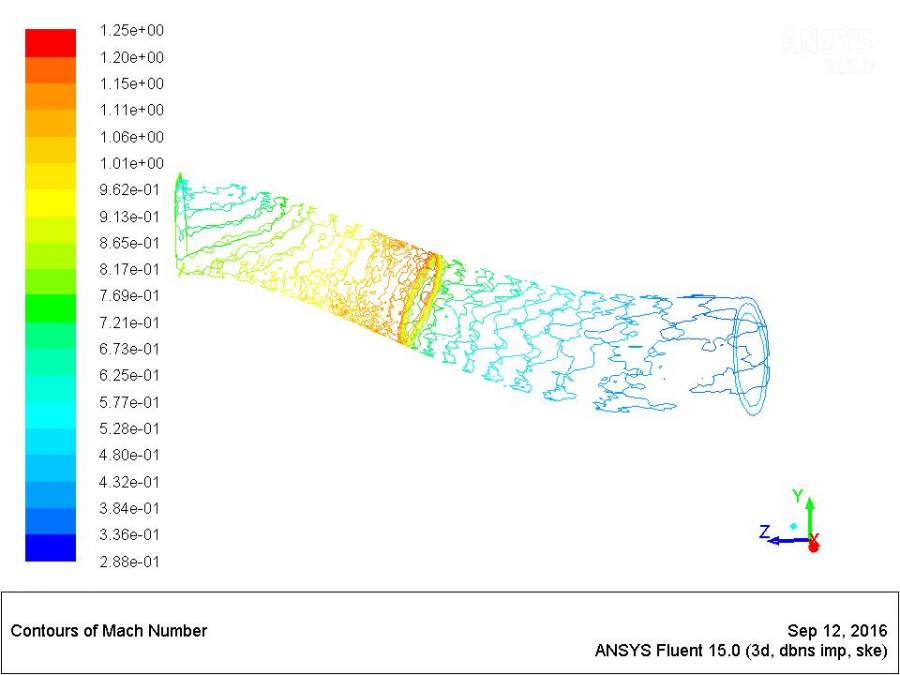

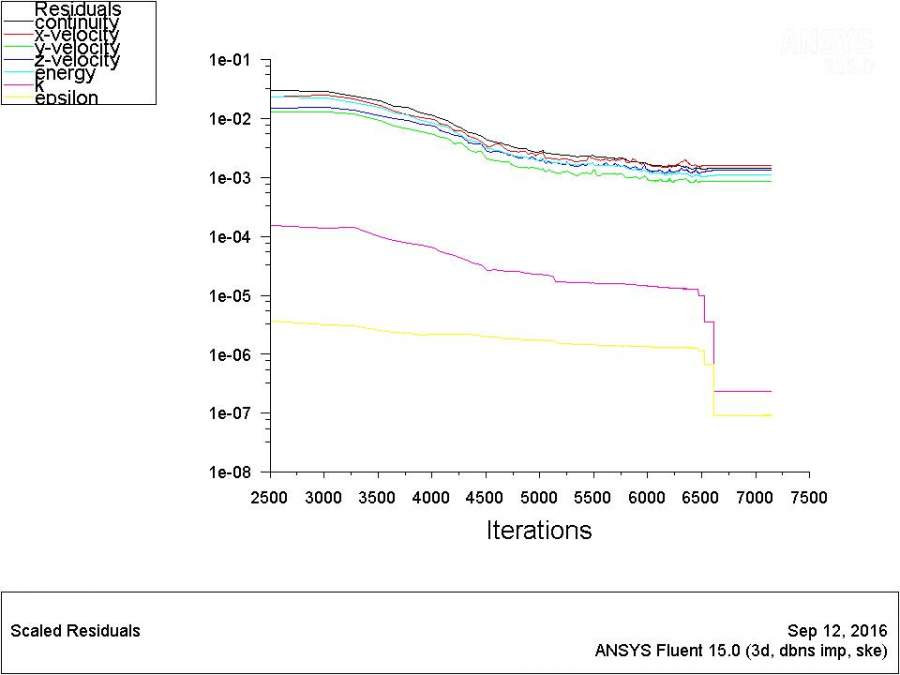

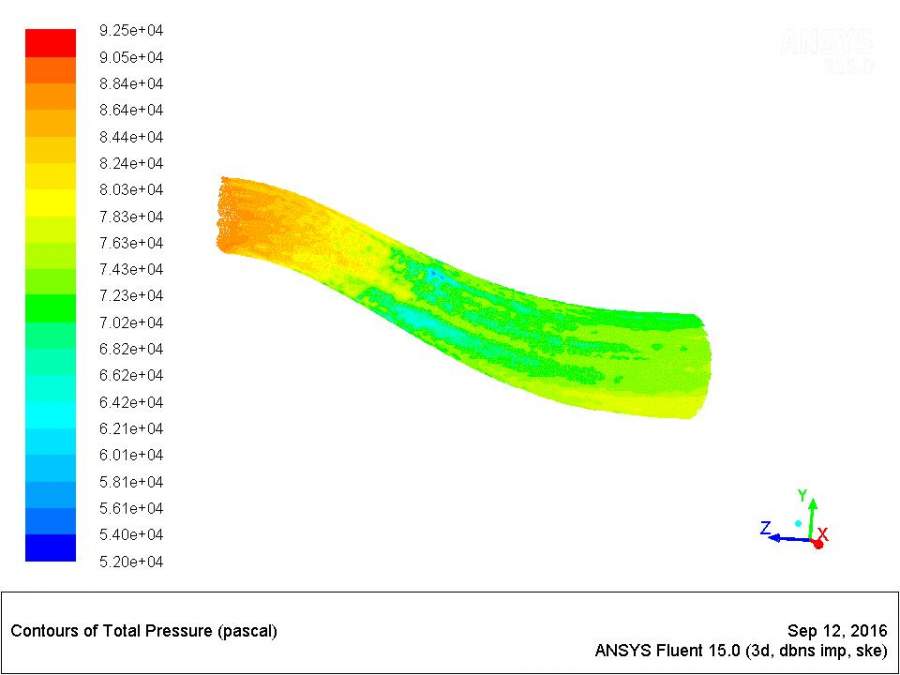

求助，我在做S形进气道的流畅模拟，进气口压力远场条件：压强22700pa，马赫数0.8，平飞，压力出口60000pa, 用的标准k-epsilon模型 ，二阶迎风， 结果一直不收敛，但各项物理量已经基本不变了，下面是我的残差曲线图，马赫数图，总压图 其中马赫数在入口和出口基本符合实际，但中间那块儿不对，麻烦大神帮我看看  xiugai71.jpg  xiugai7.jpg  xiugai70.jpg |
