[求助] 蜗轮蜗杆三维建模装配发生干涉，求大神帮忙！ 已有3人参与

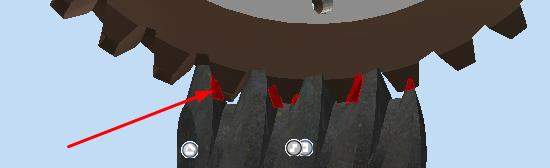

如图，红色区域发生干涉了，求问大神如何装配才不会导致干涉

蜗轮蜗杆三维建模装配发生干涉，求大神帮忙！
回复此楼

» 猜你喜欢
1楼 2016-09-12 10:09:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jc1984

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
lijieshiye: 金币+2, ★★★★★最佳答案 2016-09-13 16:04:33
lijieshiye: 金币+1, ★★★★★最佳答案 2016-09-13 16:16:59
你模型不对，所有简便方法建立的蜗轮模型都不对
蜗杆建模简单
蜗轮必须依靠啮合原理，推导蜗轮齿面方程，求解齿面坐标点，从点线面的构造原理形成齿面，再做相应的旋转剪切出来，形成轮齿，进而得到蜗轮
赞一下(2人) 回复此楼
读二十年书不如养一头猪，读二十年书养不活一头猪；读二十年书不如做一头猪，读二十年书还不如一头猪！
12楼2016-09-13 10:27:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

h123

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
lijieshiye: 金币+1, ★★★很有帮助 2016-09-13 16:11:41
估计是建模问题，蜗杆及蜗轮都或有一是非精确建模，尤其是蜗轮。
赞一下(1人) 回复此楼
2楼2016-09-12 10:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lpl654123

木虫 (正式写手)

寒星000设计
很明显，你的蜗轮蜗杆的螺旋角不一样。你建模的时候搜一下教程，严格按你的计算参数建模，应该就没问题。
赞一下(1人) 回复此楼
生活的寂寞源于你没有追求！
11楼2016-09-13 09:31:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ftc_简单

银虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
lijieshiye: 金币+1, ★有帮助 2016-09-13 16:08:08
标准件，有相应的插件呀！
赞一下 回复此楼
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
3楼2016-09-12 15:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijieshiye

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by h123 at 2016-09-12 10:44:53
估计是建模问题，蜗杆及蜗轮都或有一是非精确建模，尤其是蜗轮。

求问下有什么精确建模的方法没呢
赞一下 回复此楼
4楼2016-09-12 19:29:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijieshiye

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by ftc_简单 at 2016-09-12 15:32:48
标准件，有相应的插件呀！

就是用的插件画的0.o就是想问下如何才能解决这个装配干涉的问题呐
赞一下 回复此楼
5楼2016-09-12 19:31:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijieshiye

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by ftc_简单 at 2016-09-12 15:32:48
标准件，有相应的插件呀！

就是用的插件画的0.o就是想问下如何才能解决这个装配干涉的问题呐
赞一下 回复此楼
6楼2016-09-12 19:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijieshiye

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by ftc_简单 at 2016-09-12 15:32:48
标准件，有相应的插件呀！

就是用的插件画的0.o就是想问下如何才能解决这个装配干涉的问题呐
赞一下 回复此楼
7楼2016-09-12 19:33:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

救赎的肖申克

禁虫 (正式写手)
本帖内容被屏蔽
8楼2016-09-13 00:55:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

空白扶风

新虫 (正式写手)
调节两轴的距离，刚好等于两构件的半径之和

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-09-13 07:02:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qwwy

新虫 (正式写手)
看你的图，蜗轮明显不对。用三维软件中的蜗轮蜗杆插件不行的，那些插件都是近似建模，模型在装配时肯定干涉

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-09-13 07:40:25
