[请教]5% MgO-PPLN晶体的折射率计算的问题 已有1人参与
|
|

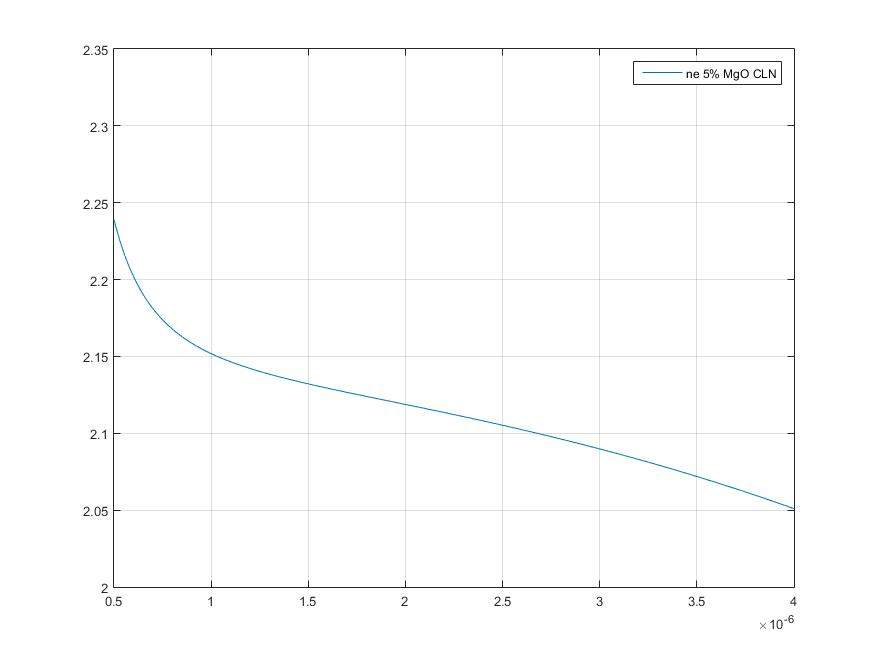

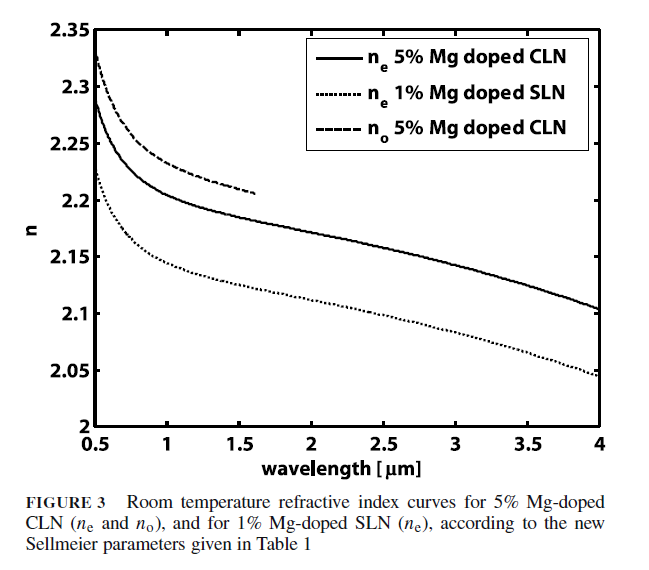

各位科研前辈，大家晚上好。 我是一名硕士生，我在阅读以下论文的时候，遇到了困难，在此向大家求助关于 5% MgO-doped congruent LiNbO3的折射率计算的问题。 论文是springer出版社出版的，名字如下： G. Gayer et. al. Temperature and wavelength dependent refractive index equations for MgO-doped congruent and stoichiometric LiNbO3; Appl. Phys. B . 2008 链接地址如下： link.springer.com/article/10.1007/s00340-008-2998-2 主要目的： 我想要复现论文的Figure 3绘制的折射率随着波长变化的曲线。 采用的方法： 我根据论文Table 1中描述的参数，以及论文公式(2),(3)函数，编写了MATLAB代码。 我选择的波长范围是0.5um-4um，温度按照论文描述的室内温度选择（即T=25摄氏度） 但是绘制出来的5% MgO PPLN的ne折射率的曲线不能够和论文中的一样。 在此向大家求助，我不知道哪里出错了。恳请诸位前辈提供一些建议，谢谢诸位。 ![[请教]5% MgO-PPLN晶体的折射率计算的问题](https://muchongimg.xmcimg.com/data/bcs/2016/0908/w133h3514626_1473338767_766.jpg#opennewwindow) 我绘制的图片.jpg ![[请教]5% MgO-PPLN晶体的折射率计算的问题-1](https://muchongimg.xmcimg.com/data/bcs/2016/0908/w114h3514626_1473338775_673.png#opennewwindow) 论文的图片.png 附录1： 计算代码 clc; clear; close all; N=1000; % 1000 Points lambda = linspace(0.5e-6,4e-6,N); % unit: m T = 20; % degree ne = zeros(1,N); for i = 1:N ne(i) = F_n_e(lambda(i),T); end figure(); plot(lambda,ne); grid on; xlim([0.5e-6,4e-6]); ylim([2,2.35]); 附录2： 编写的计算折射率的代码 function ne_result = F_n_e(lambda_m, T ) %Sellmeier Equation's coefficient %Sellmeier Equation for ne in Congruent LN %reference: Temperature and wavelength dependent refractive index equations for MgO-doped congruent and stoichiometric LiNbO3; %Appl. Phys. B . 2008. G. Gayer et. al. %5% MgO Doped congruent LiNbO3(CLN), HCP Corporation(Which is purchased from Crystal Technology Inc.) % Input: % lambda_m: Wavelength lambda in meter, unit: meter % T: Temperature, unit: degree % Output: % ne_result: the refractive index a1 = 5.756; a2 = 0.0983; a3 = 0.2020; a4 = 189.32; a5 = 12.52; a6 = 1.32*10^(-2); b1 = 2.860*10^(-6); b2 = 4.700*10^(-8); b3 = 6.113*10^(-8); b4 = 1.516*10^(-4); fT =(T-24.5)*(T+570.82); lambda = lambda_m * 10^6; ;%将m表示的波长，转为 um表示的波长 ne_2 = a1 + b1*fT + ( a2 + b2*fT) /(lambda^2-(a3 + b3*fT)^2) + ( a4 + b4 * fT )/ (lambda^2 -a5^2) - a6 * lambda^2 ; ne_result = sqrt(ne_2); end |
回复此楼» 猜你喜欢
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有11人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有9人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有6人回复
chendequan
铁虫 (小有名气)
- 应助: 152 (高中生)
- 金币: 918.6
- 红花: 17
- 帖子: 262
- 在线: 209小时
- 虫号: 994474
- 注册: 2010-04-11
- 专业: 结构工程
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
| 你是对的，论文中图表3出现错误。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Fig._3.pdf
2016-09-09 18:49:29, 147.49 K
2楼2016-09-09 18:49:30
3楼2016-09-10 16:14:39
