[求助] 对称电容器两电极体系测CV 如何计算比电容 已有3人参与

刚刚接触超级电容器，有些地方不太明白，请赐教！
我的实验如下：两块基本完全相同的电极（一块连工作电极引线，另一块连对电极和参比电极），电解液为0.5M 硫酸，扫描范围为-1.0v-1.0v，扫速为50mV/s, 每块电极浸入液面以下部位的质量约为0.055g，请问该如何计算比电容？另外，计算公式中各参数的单位如何统一？网上有很多类似的帖子，但说法不一，计算公式也有很多种。特来请教各位虫友，谢谢！

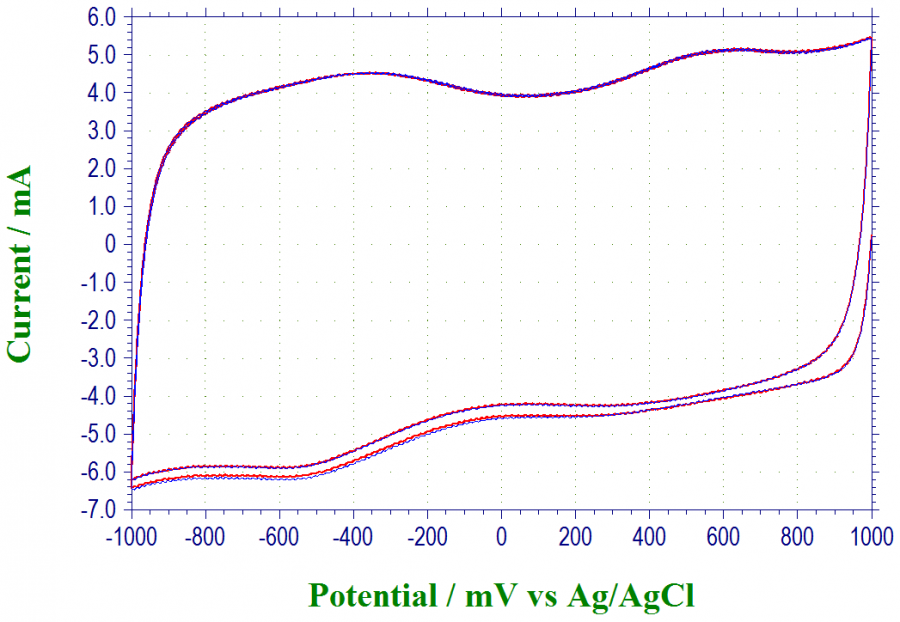

对称电容器两电极体系测CV 如何计算比电容
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-09-06 21:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汪杰0813129

铜虫 (初入文坛)
你的对称电容器怎么测试的电压范围是-1至1V，文献中好像没有出现过
赞一下 回复此楼
加油
2楼2016-09-26 08:42:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YA-简选

木虫 (正式写手)

【答案】应助回帖

貌似组装成实际超级电容器器件一般测试电压都为正吧，计算电容是对你CV图求积分面积，然后除以电位差，电极面积和你的扫速
赞一下 回复此楼
求实、创新
3楼2016-09-26 10:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maychou

银虫 (小有名气)
C=S/（m △U v）,m为单边活性物质质量g,△U为窗口差V,v为扫描速率mV/s,最后测出来电容C单位F/g

发自小木虫Android客户端
赞一下 回复此楼
偶很懒很懒很懒
4楼2016-09-26 12:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maychou

银虫 (小有名气)
v为扫描速率V/s

发自小木虫Android客户端
回复此楼
偶很懒很懒很懒
5楼2016-09-26 12:26:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maychou

银虫 (小有名气)
活性物质楼主涂的太多了

发自小木虫Android客户端
赞一下 回复此楼
偶很懒很懒很懒
6楼2016-09-26 12:27:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunheir

铁虫 (初入文坛)

【答案】应助回帖

C=S/（m* △U* v）
m为单电极活性物质质量g,△U为窗口差V,v为扫描速率mV/s，面积积分s可以用origin做出来，很简单
你这个工作电压有问题啊，一般都是0到多少，范围是测单电极时正负极窗口相加，对称的就是乘2
赞一下 回复此楼
7楼2016-09-26 13:19:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

文予泽

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by maychou at 2016-09-26 12:25:45
C=S/（m △U v）,m为单边活性物质质量g,△U为窗口差V,v为扫描速率mV/s,最后测出来电容C单位F/g

你好，请问对于非对称电容器，负极为活性炭，正极为我所制备的活性材料。在计算比电容时，质量是取活性材料质量还是正负极材料质量之和。谢谢！
赞一下 回复此楼
8楼2016-11-07 10:50:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Marcothy

银虫 (小有名气)
引用回帖:
7楼: Originally posted by sunheir at 2016-09-26 13:19:50
C=S/（m* △U* v）
m为单电极活性物质质量g,△U为窗口差V,v为扫描速率mV/s，面积积分s可以用origin做出来，很简单
你这个工作电压有问题啊，一般都是0到多少，范围是测单电极时正负极窗口相加，对称的就是乘2

请问origin怎么做S呢？
赞一下 回复此楼
9楼2016-11-08 18:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫雨潇潇

铜虫 (小有名气)
不对称电容怎么计算啊

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-12-27 09:58:21
