[求助] 关于台虎钳受力的传递 已有2人参与

台虎钳在夹紧工件的时候，假如工件受到冲击，台虎钳是如何传递力的呢？附图一张。图上标问号的是什么用的呢，看一篇专利说好像是传递力用的。求各位赐教！
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : d439b6003af33a87de8f1364c65c10385243b5e9_看图王.jpg
    • 2016-09-05 22:55:15, 200.27 K

» 猜你喜欢
个人签名
1楼 2016-09-05 22:55:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南宫民M

铜虫 (正式写手)

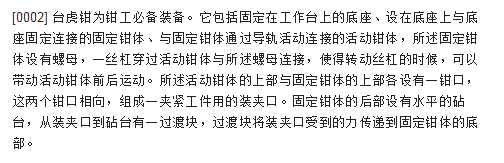

专利截图
关于台虎钳受力的传递
FireShot Capture 39 - 专利 CN203973424U - 一种抗挥锤冲击的台虎钳 -_ - https___www.google.com_patents_CN203973424U.png
赞一下 回复此楼
个人签名
2楼2016-09-05 23:03:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
南宫民M: 金币+8, ★★★很有帮助, 哦哦，谢谢。那如何减少到丝杠上的力呢？另外闭锁环是什么意思？不吝赐教。 2016-09-06 17:15:00
首先分析工件受冲击力方向以便向下分析力的主要走向。
一般力由工件传递到钳口，一方由固定钳口传到底座固定螺栓。一方由活动钳口传递到滑道，在由滑道传递到底座固定螺栓。比较重要的一方丝杠及螺母作为闭锁环受力较大，是台钳关键机构及性能。力是由固定钳口座及活动钳口将部分力传递到丝杠上。
另外问候处是给钳工制作零件的工作台，可以摆放小工件及敲打工件时使用。与力的传递无关。
赞一下(1人) 回复此楼
sf
3楼2016-09-06 11:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
工件收到冲击力后会将载荷先传递到钳口上，再由钳口传递到基座螺栓上，今儿传递给工作台。
赞一下 回复此楼
4楼2016-09-06 13:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
南宫民M: 金币+2, ★★★很有帮助, 谢谢 2016-09-07 09:33:59
那如何减少到丝杠上的力呢？另外闭锁环是什么意思？不吝赐教。
闭锁环指工件夹紧时，固定钳、工件、活动钳、丝杠形成力的闭环。也只有这时才能夹紧工件。
锁紧力就是旋转丝杠产生的，是它发出的，没有减少丝杠力的办法。
赞一下 回复此楼
sf
5楼2016-09-06 17:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梁艳平

银虫 (初入文坛)
请问有比较好的台虎钳的推荐吗？
赞一下 回复此楼
6楼2017-11-12 19:42:31
